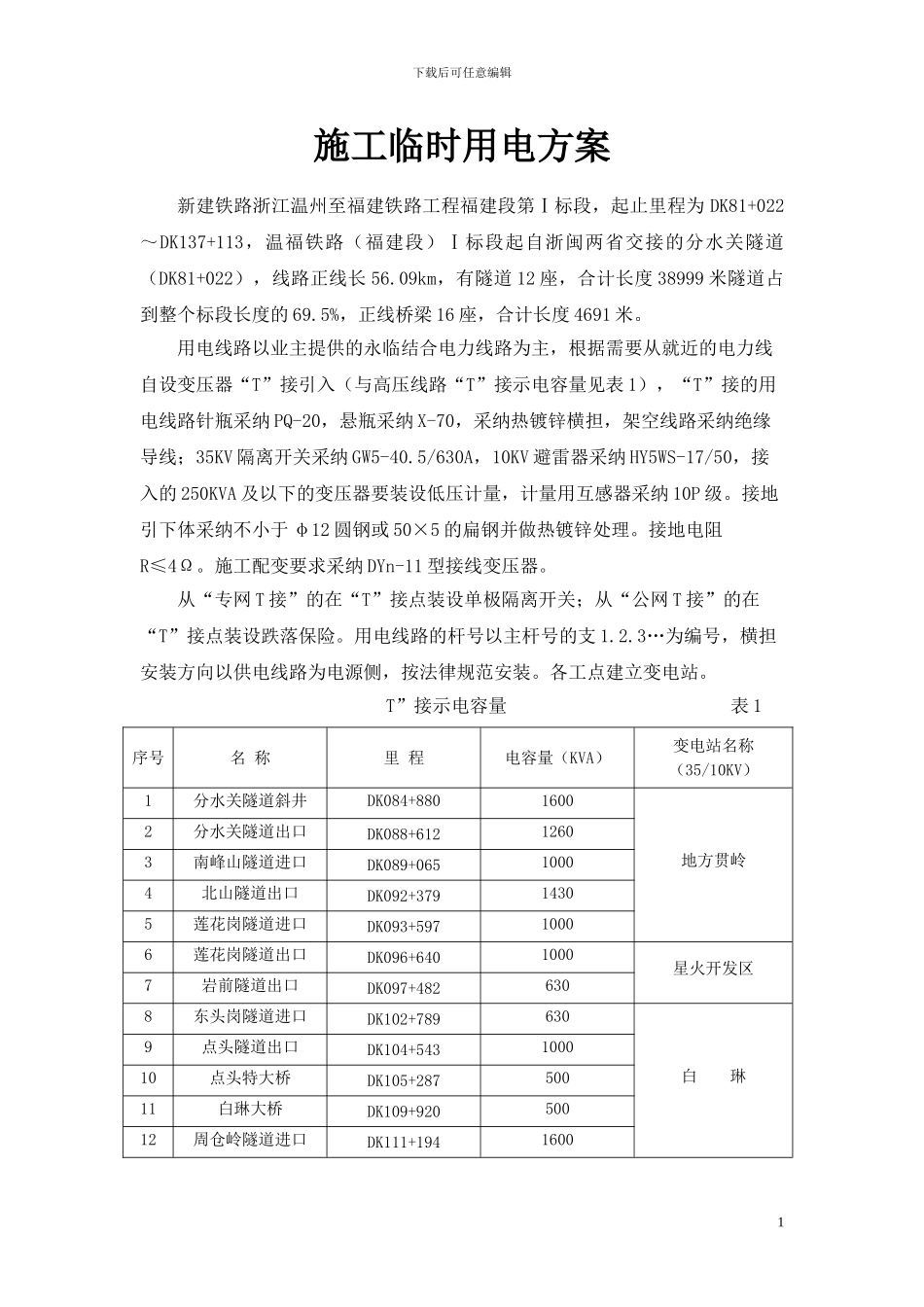

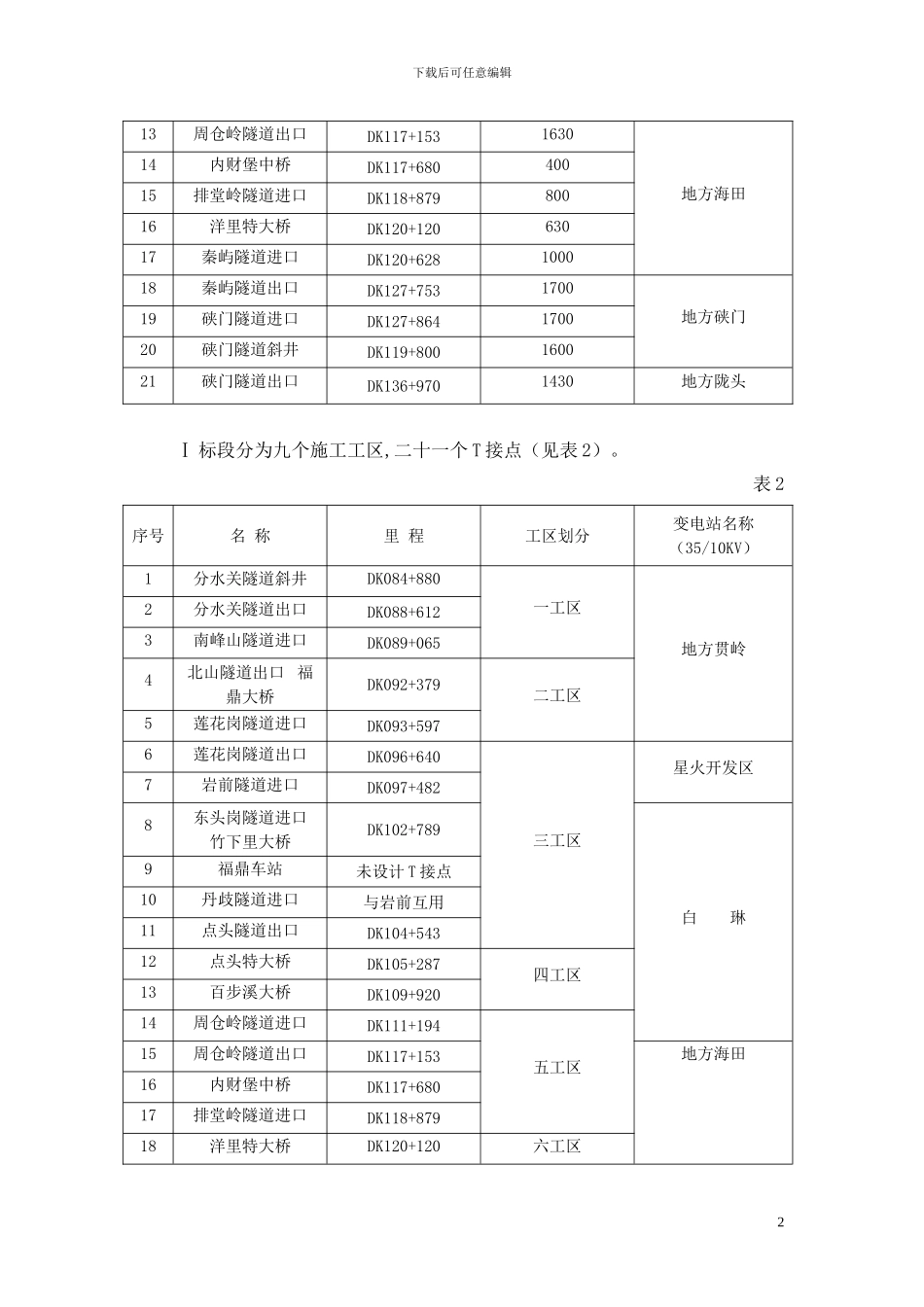

下载后可任意编辑施工临时用电方案新建铁路浙江温州至福建铁路工程福建段第Ⅰ标段，起止里程为 DK81+022～DK137+113，温福铁路（福建段）Ⅰ标段起自浙闽两省交接的分水关隧道（DK81+022），线路正线长 56.09km，有隧道 12 座，合计长度 38999 米隧道占到整个标段长度的 69.5%，正线桥梁 16 座，合计长度 4691 米。用电线路以业主提供的永临结合电力线路为主，根据需要从就近的电力线自设变压器“T”接引入（与高压线路“T”接示电容量见表 1），“T”接的用电线路针瓶采纳 PQ-20，悬瓶采纳 X-70，采纳热镀锌横担，架空线路采纳绝缘导线；35KV 隔离开关采纳 GW5-40.5/630A，10KV 避雷器采纳 HY5WS-17/50，接入的 250KVA 及以下的变压器要装设低压计量，计量用互感器采纳 10P 级。接地引下体采纳不小于 φ12 圆钢或 50×5 的扁钢并做热镀锌处理。接地电阻R≤4Ω。施工配变要求采纳 DYn-11 型接线变压器。从“专网 T 接”的在“T”接点装设单极隔离开关；从“公网 T 接”的在“T”接点装设跌落保险。用电线路的杆号以主杆号的支 1.2.3…为编号，横担安装方向以供电线路为电源侧，按法律规范安装。各工点建立变电站。 T”接示电容量 表 1序号名 称里 程电容量（KVA）变电站名称（35/10KV）1分水关隧道斜井DK084+8801600地方贯岭2分水关隧道出口DK088+61212603南峰山隧道进口DK089+06510004北山隧道出口DK092+37914305莲花岗隧道进口DK093+59710006莲花岗隧道出口DK096+6401000星火开发区7岩前隧道出口DK097+4826308东头岗隧道进口DK102+789630白 琳9点头隧道出口DK104+543100010点头特大桥DK105+28750011白琳大桥DK109+92050012周仓岭隧道进口DK111+19416001下载后可任意编辑13周仓岭隧道出口DK117+1531630地方海田14内财堡中桥DK117+68040015排堂岭隧道进口DK118+87980016洋里特大桥DK120+12063017秦屿隧道进口DK120+628100018秦屿隧道出口DK127+7531700地方硖门19硖门隧道进口DK127+864170020硖门隧道斜井DK119+800160021硖门隧道出口DK136+9701430地方陇头Ⅰ 标段分为九个施工工区,二十一个 T 接点（见表 2）。表 2序号名 称里 程工区划分变电站名称（35/10KV）1分水关隧道斜井DK084+880一工区地方贯岭2分水关隧道出口DK088+6123南峰山隧道进口DK089+0654北山隧道出口 福鼎大桥DK092+379二工区5莲花岗隧道进口DK093+5976莲花岗隧道出口DK096+640三工区星火开发区7岩前隧道进口DK097+4828东头岗隧道...
