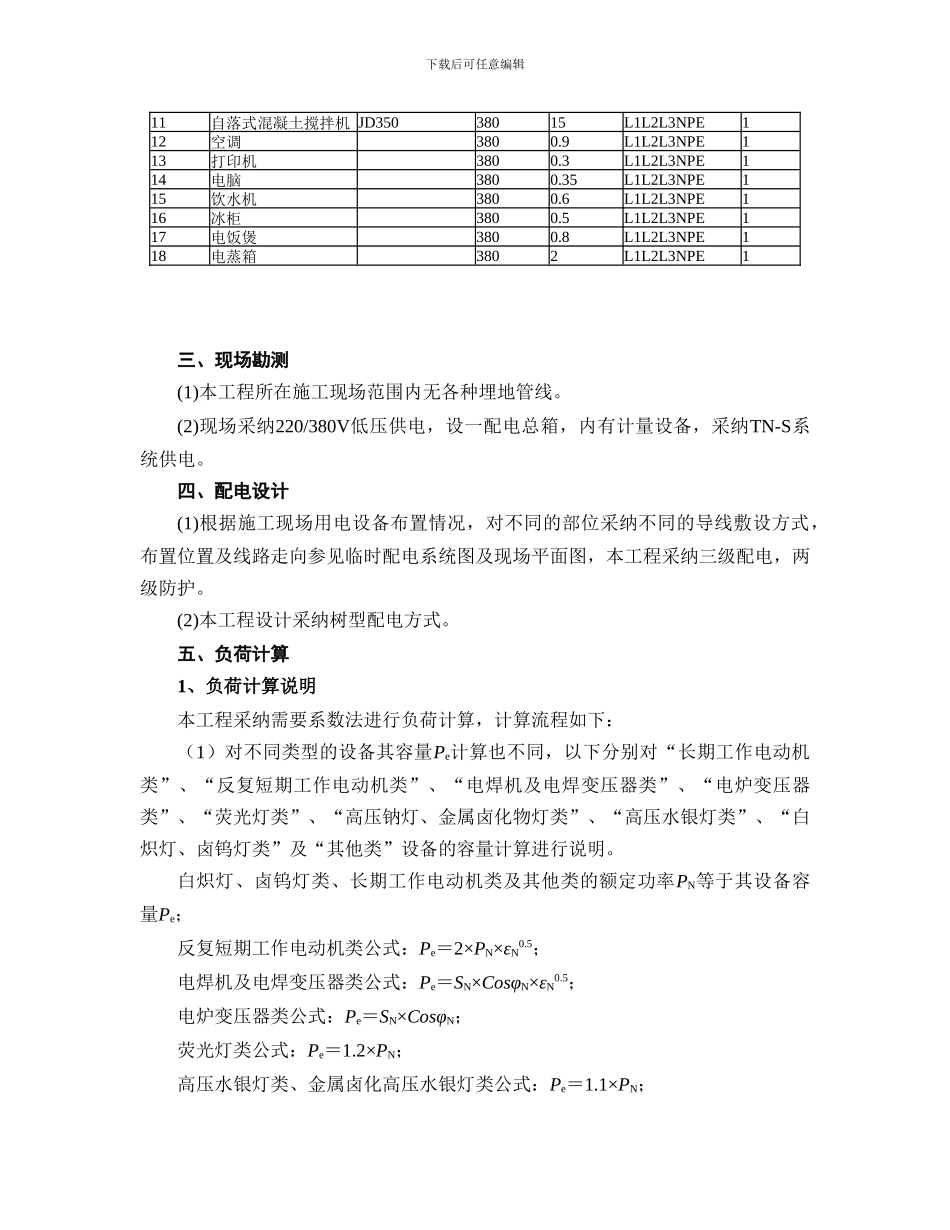

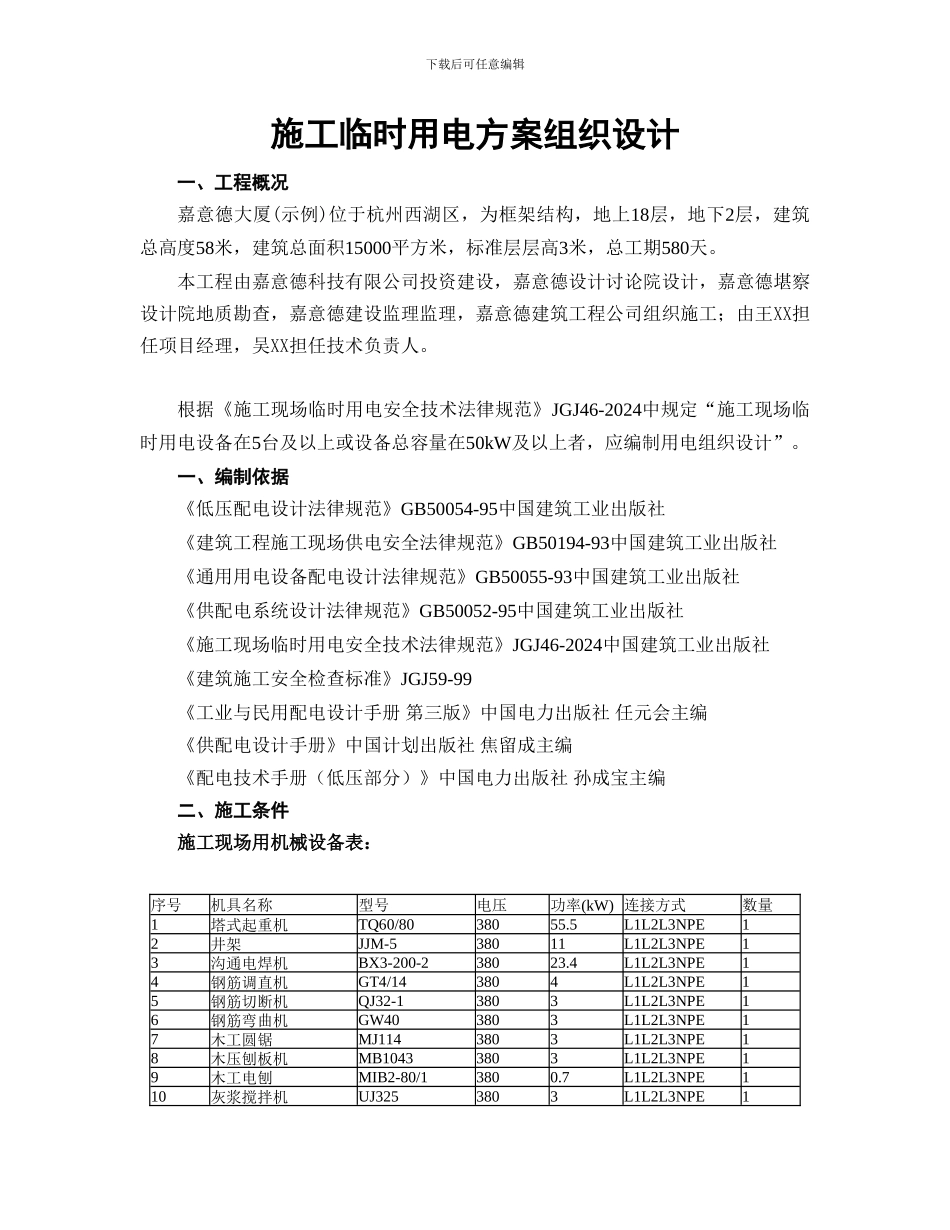

下载后可任意编辑施工临时用电方案组织设计一、工程概况嘉意德大厦(示例)位于杭州西湖区，为框架结构，地上18层，地下2层，建筑总高度58米，建筑总面积15000平方米，标准层层高3米，总工期580天。本工程由嘉意德科技有限公司投资建设，嘉意德设计讨论院设计，嘉意德堪察设计院地质勘查，嘉意德建设监理监理，嘉意德建筑工程公司组织施工；由王XX担任项目经理，吴XX担任技术负责人。根据《施工现场临时用电安全技术法律规范》JGJ46-2024中规定“施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计”。一、编制依据《低压配电设计法律规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社《供配电系统设计法律规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99《工业与民用配电设计手册 第三版》中国电力出版社 任元会主编《供配电设计手册》中国计划出版社 焦留成主编《配电技术手册（低压部分）》中国电力出版社 孙成宝主编二、施工条件施工现场用机械设备表：序号机具名称型号电压功率(kW) 连接方式数量1塔式起重机TQ60/8038055.5L1L2L3NPE12井架JJM-538011L1L2L3NPE13沟通电焊机BX3-200-238023.4L1L2L3NPE14钢筋调直机GT4/143804L1L2L3NPE15钢筋切断机QJ32-13803L1L2L3NPE16钢筋弯曲机GW403803L1L2L3NPE17木工圆锯MJ1143803L1L2L3NPE18木压刨板机MB10433803L1L2L3NPE19木工电刨MIB2-80/13800.7L1L2L3NPE110灰浆搅拌机UJ3253803L1L2L3NPE1下载后可任意编辑11自落式混凝土搅拌机 JD35038015L1L2L3NPE112空调3800.9L1L2L3NPE113打印机3800.3L1L2L3NPE114电脑3800.35L1L2L3NPE115饮水机3800.6L1L2L3NPE116冰柜3800.5L1L2L3NPE117电饭煲3800.8L1L2L3NPE118电蒸箱3802L1L2L3NPE1三、现场勘测(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采纳220/380V低压供电，设一配电总箱，内有计量设备，采纳TN-S系统供电。四、配电设计(1)根据施工现场用电设备布置情况，对不同的部位采纳不同的导线敷设方式，布置位置及线路走向参见临时配电系统图及现场平面图，本工程采纳三级配电，两级防护。(2)本工程设计采纳树型配电方式。五、负荷计算1、负荷计算说明本工程采纳需要系数法进行负荷计算，计算流程如下：（1...
