施工临时用电设计方案VIP免费

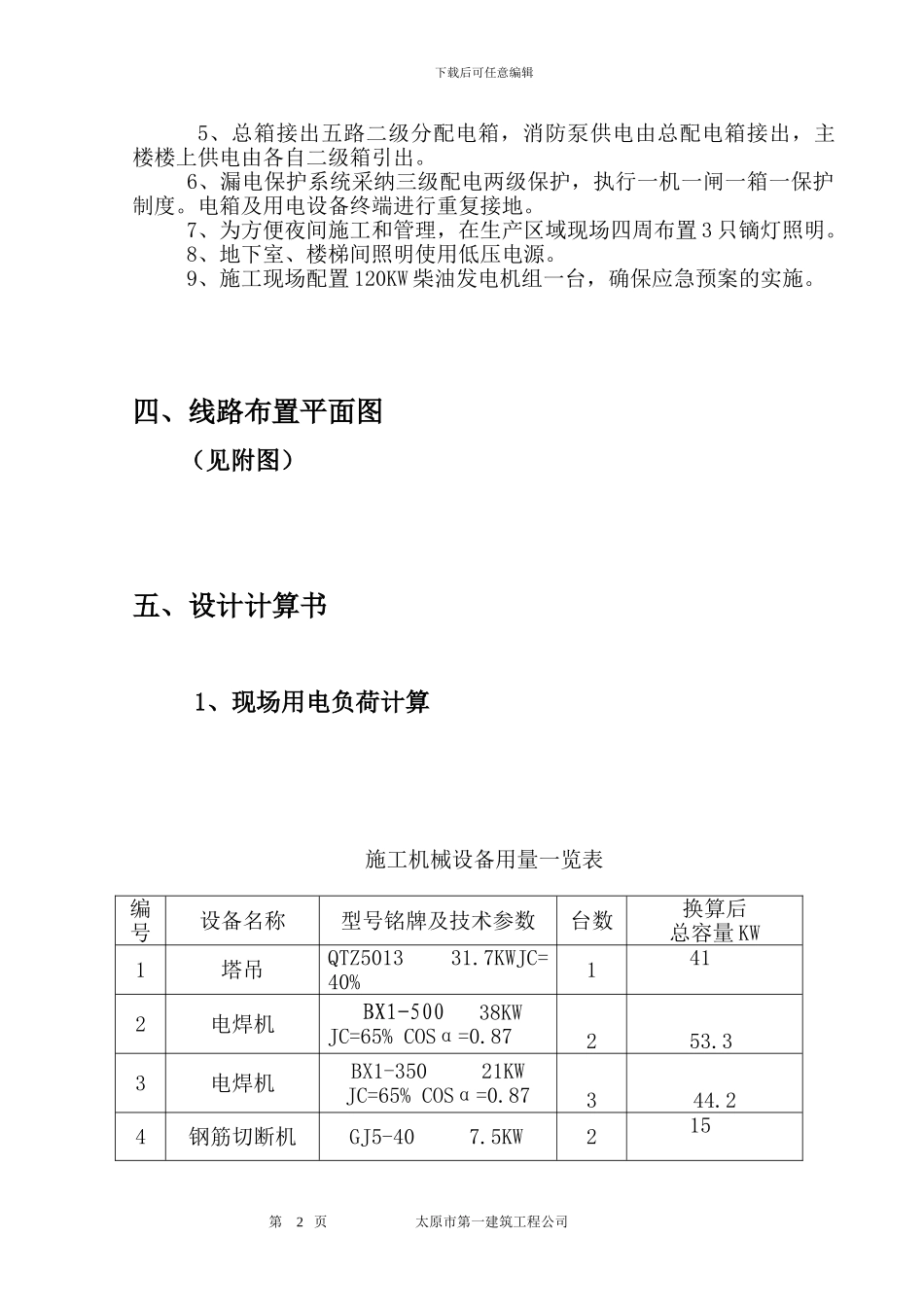

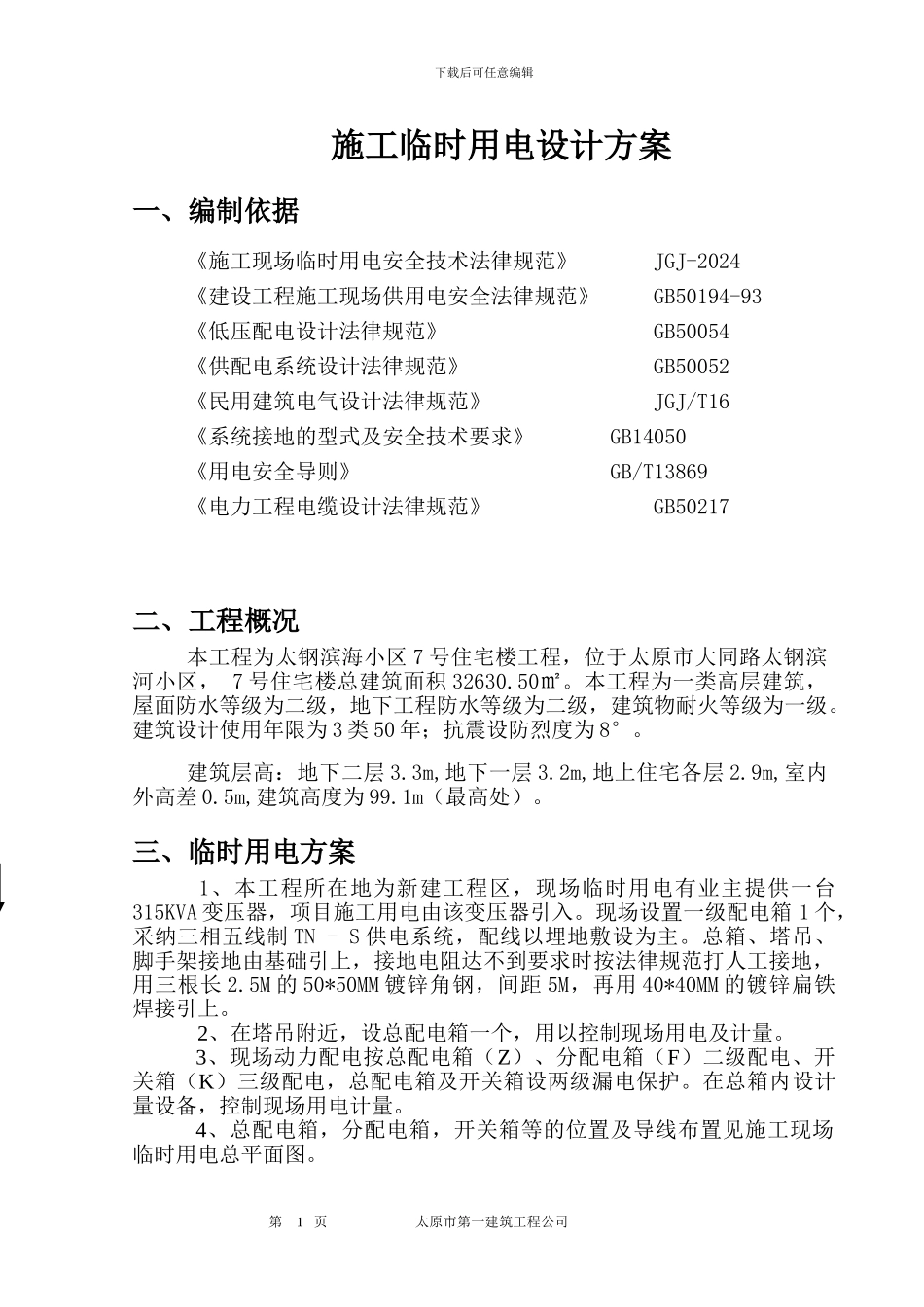

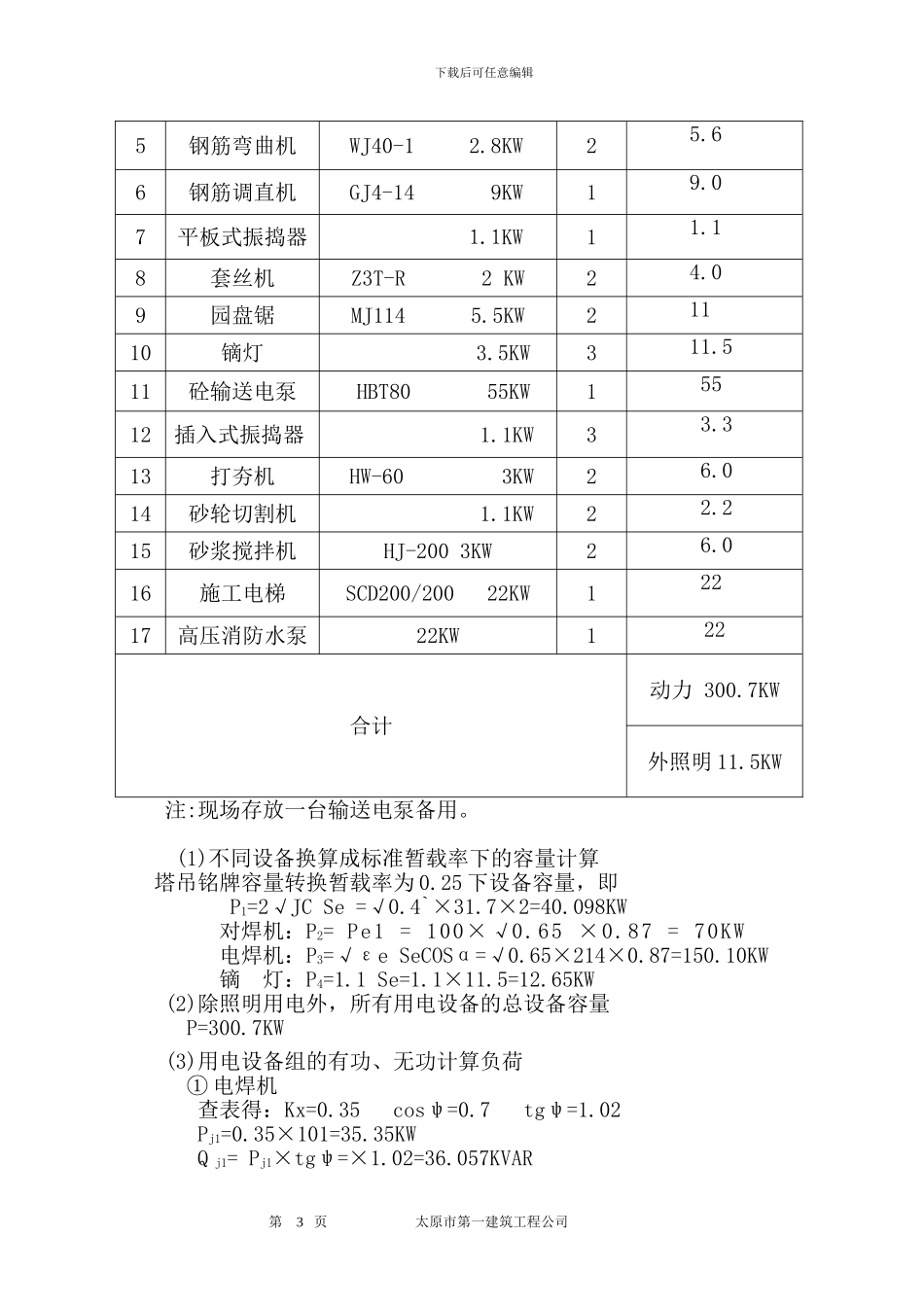

下载后可任意编辑施工临时用电设计方案一、编制依据 《施工现场临时用电安全技术法律规范》 JGJ-2024 《建设工程施工现场供用电安全法律规范》 GB50194-93 《低压配电设计法律规范》 GB50054 《供配电系统设计法律规范》 GB50052 《民用建筑电气设计法律规范》 JGJ/T16 《系统接地的型式及安全技术要求》 GB14050 《用电安全导则》 GB/T13869 《电力工程电缆设计法律规范》 GB50217二、工程概况本工程为太钢滨海小区 7 号住宅楼工程，位于太原市大同路太钢滨河小区， 7 号住宅楼总建筑面积 32630.50㎡。本工程为一类高层建筑，屋面防水等级为二级，地下工程防水等级为二级，建筑物耐火等级为一级。建筑设计使用年限为 3 类 50 年；抗震设防烈度为 8°。建筑层高：地下二层 3.3m,地下一层 3.2m,地上住宅各层 2.9m,室内外高差 0.5m,建筑高度为 99.1m（最高处）。三、临时用电方案 1、本工程所在地为新建工程区，现场临时用电有业主提供一台 315KVA 变压器，项目施工用电由该变压器引入。现场设置一级配电箱 1 个，采纳三相五线制 TN - S 供电系统，配线以埋地敷设为主。总箱、塔吊、脚手架接地由基础引上，接地电阻达不到要求时按法律规范打人工接地，用三根长 2.5M 的 50*50MM 镀锌角钢，间距 5M，再用 40*40MM 的镀锌扁铁焊接引上。 2、在塔吊附近，设总配电箱一个，用以控制现场用电及计量。3、现场动力配电按总配电箱（Z）、分配电箱（F）二级配电、开关箱（K）三级配电，总配电箱及开关箱设两级漏电保护。在总箱内设计量设备，控制现场用电计量。4、总配电箱，分配电箱，开关箱等的位置及导线布置见施工现场临时用电总平面图。 第 1 页 太原市第一建筑工程公司下载后可任意编辑5、总箱接出五路二级分配电箱，消防泵供电由总配电箱接出，主楼楼上供电由各自二级箱引出。 6、漏电保护系统采纳三级配电两级保护，执行一机一闸一箱一保护制度。电箱及用电设备终端进行重复接地。 7、为方便夜间施工和管理，在生产区域现场四周布置 3 只镝灯照明。8、地下室、楼梯间照明使用低压电源。9、施工现场配置 120KW 柴油发电机组一台，确保应急预案的实施。四、线路布置平面图（见附图）五、设计计算书1、现场用电负荷计算施工机械设备用量一览表编号设备名称型号铭牌及技术参数台数换算后总容量 KW1塔吊QTZ5013 31.7KWJC= 40% 1412电焊机BX1-500 38KWJC=65% COSα=0.87253.3 3电焊机BX1-...
