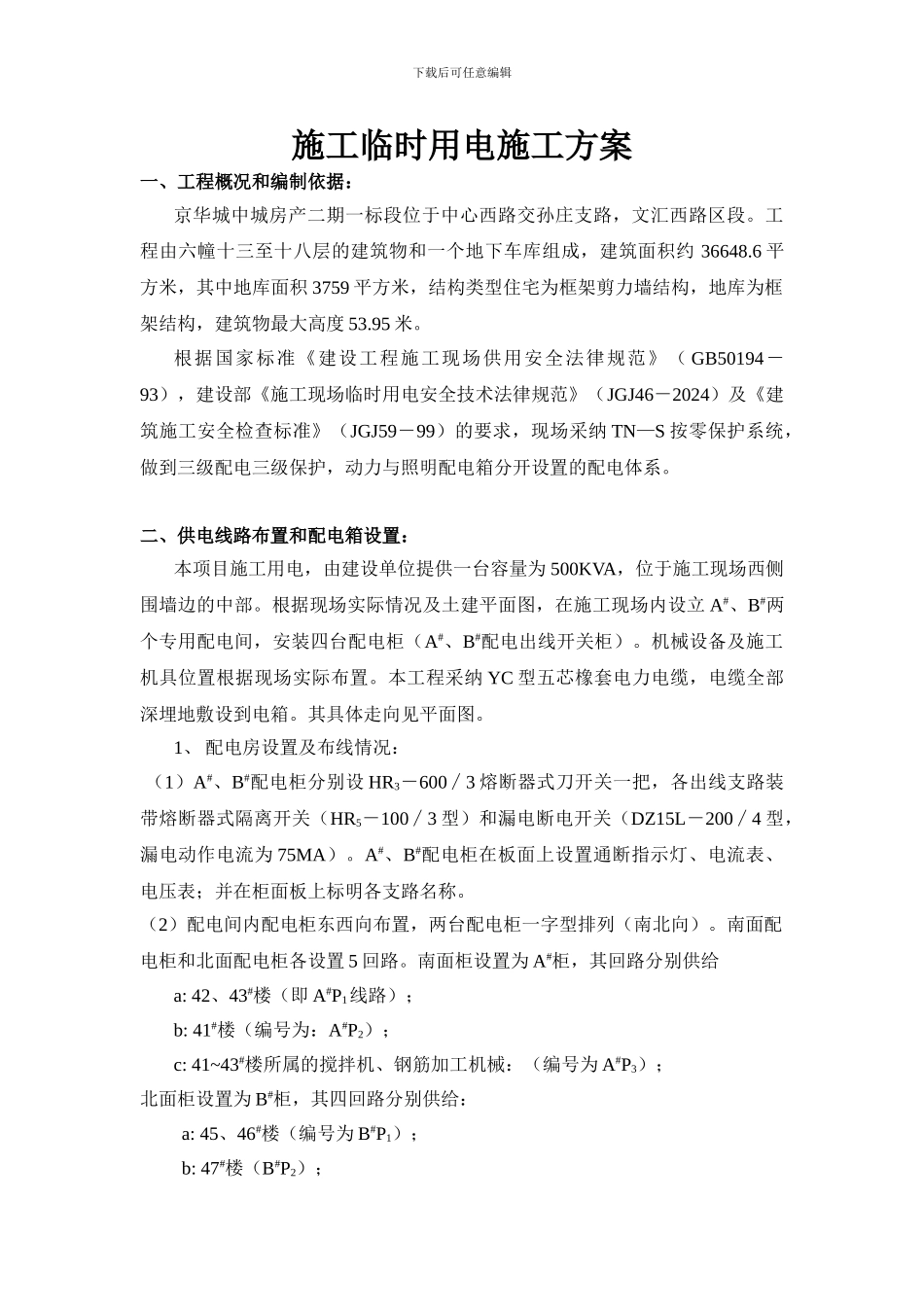

下载后可任意编辑施工临时用电施工方案一、工程概况和编制依据：京华城中城房产二期一标段位于中心西路交孙庄支路，文汇西路区段。工程由六幢十三至十八层的建筑物和一个地下车库组成，建筑面积约 36648.6 平方米，其中地库面积 3759 平方米，结构类型住宅为框架剪力墙结构，地库为框架结构，建筑物最大高度 53.95 米。根据国家标准《建设工程施工现场供用安全法律规范》（ GB50194－93），建设部《施工现场临时用电安全技术法律规范》（JGJ46－2024）及《建筑施工安全检查标准》（JGJ59－99）的要求，现场采纳 TN—S 按零保护系统，做到三级配电三级保护，动力与照明配电箱分开设置的配电体系。二、供电线路布置和配电箱设置：本项目施工用电，由建设单位提供一台容量为 500KVA，位于施工现场西侧围墙边的中部。根据现场实际情况及土建平面图，在施工现场内设立 A#、B#两个专用配电间，安装四台配电柜（A#、B#配电出线开关柜）。机械设备及施工机具位置根据现场实际布置。本工程采纳 YC 型五芯橡套电力电缆，电缆全部深埋地敷设到电箱。其具体走向见平面图。1、 配电房设置及布线情况： （1）A#、B#配电柜分别设 HR3－600∕3 熔断器式刀开关一把，各出线支路装带熔断器式隔离开关（HR5－100∕3 型）和漏电断电开关（DZ15L－200∕4 型，漏电动作电流为 75MA）。A#、B#配电柜在板面上设置通断指示灯、电流表、电压表；并在柜面板上标明各支路名称。（2）配电间内配电柜东西向布置，两台配电柜一字型排列（南北向）。南面配电柜和北面配电柜各设置 5 回路。南面柜设置为 A#柜，其回路分别供给a: 42、43#楼（即 A#P1线路）；b: 41#楼（编号为：A#P2）；c: 41~43#楼所属的搅拌机、钢筋加工机械：（编号为 A#P3）；北面柜设置为 B#柜，其四回路分别供给：a: 45、46#楼（编号为 B#P1）；b: 47#楼（B#P2）；下载后可任意编辑c: 45~47#楼所属的搅拌机、木工、钢筋机械：（编号为 B#P3）；f: 生活区（B#P4）；两组柜共设一组重复接地，其接地阻值不大于 10Ω。（3）配电房内布置及设施情况：a: 在东面砖墙上安装 1200×600㎜通风窗，并装不大于 10㎜孔洞金属网。配电间内正面操作通道 1.5 米，背面及两侧通道不小于 0.8 米，室内高度 3 米。b: 配电间设照明专用箱 1 只，照明白炽灯 100w 两只，移动式手提蓄电照明应急灯 1 盏；c: 设有绝缘手套 1 付，绝缘靴 1 双和禁令标示牌；d: 配电间进口处...
