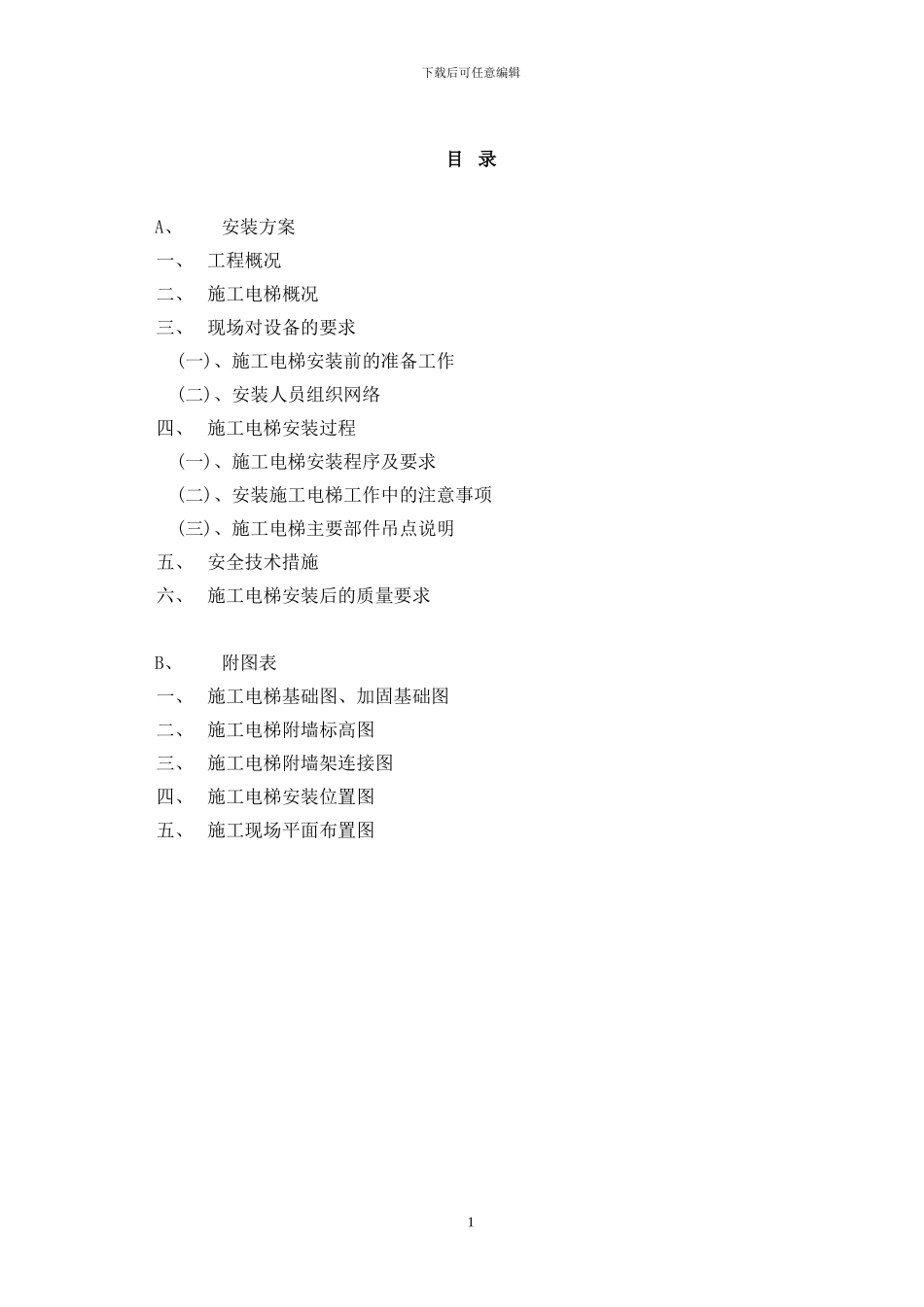

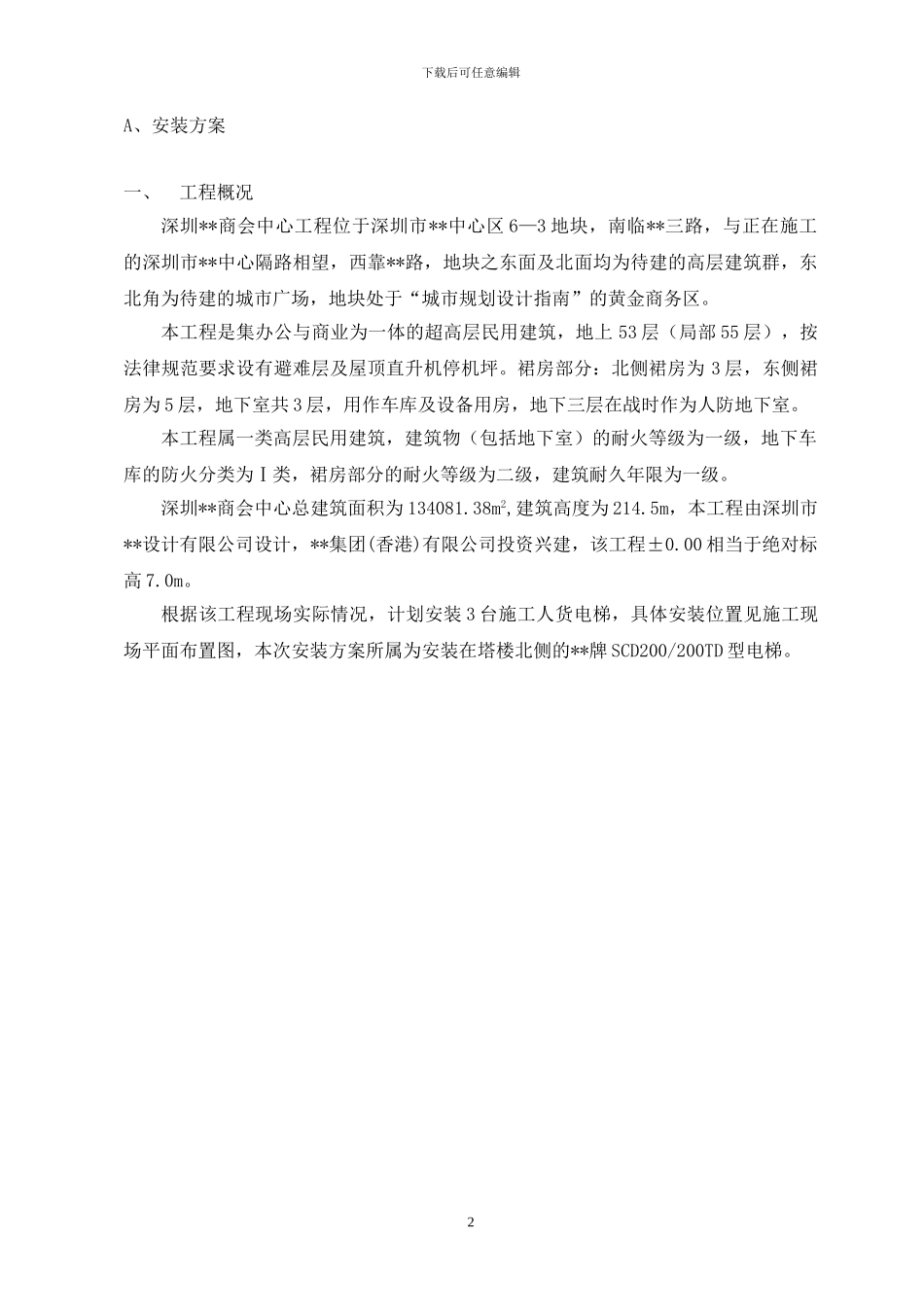

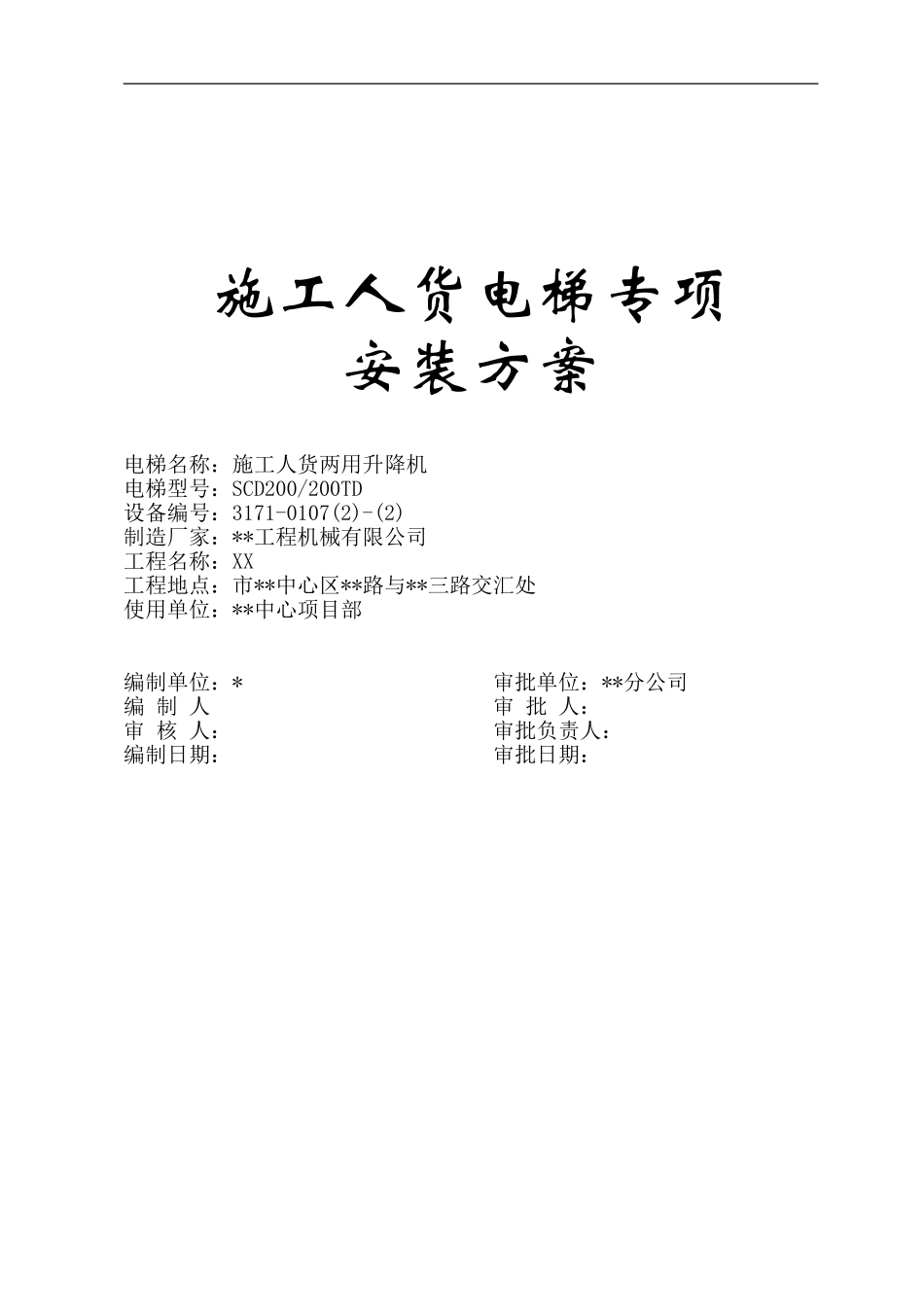

施工人货电梯专项安装方案电梯名称:施工人货两用升降机电梯型号:SCD200/200TD设备编号:3171-0107(2)-(2)制造厂家:**工程机械有限公司工程名称:XX工程地点:市**中心区**路与**三路交汇处使用单位:**中心项目部编制单位:* 审批单位:**分公司编 制 人 审 批 人:审 核 人: 审批负责人:编制日期: 审批日期:下载后可任意编辑目 录A、安装方案一、 工程概况二、 施工电梯概况三、 现场对设备的要求(一)、施工电梯安装前的准备工作(二)、安装人员组织网络四、 施工电梯安装过程(一)、施工电梯安装程序及要求(二)、安装施工电梯工作中的注意事项(三)、施工电梯主要部件吊点说明五、 安全技术措施六、 施工电梯安装后的质量要求B、附图表一、 施工电梯基础图、加固基础图二、 施工电梯附墙标高图三、 施工电梯附墙架连接图四、 施工电梯安装位置图五、 施工现场平面布置图1下载后可任意编辑A、安装方案一、工程概况深圳**商会中心工程位于深圳市**中心区 6—3 地块,南临**三路,与正在施工的深圳市**中心隔路相望,西靠**路,地块之东面及北面均为待建的高层建筑群,东北角为待建的城市广场,地块处于“城市规划设计指南”的黄金商务区。本工程是集办公与商业为一体的超高层民用建筑,地上 53 层(局部 55 层),按法律规范要求设有避难层及屋顶直升机停机坪。裙房部分:北侧裙房为 3 层,东侧裙房为 5 层,地下室共 3 层,用作车库及设备用房,地下三层在战时作为人防地下室。本工程属一类高层民用建筑,建筑物(包括地下室)的耐火等级为一级,地下车库的防火分类为Ⅰ类,裙房部分的耐火等级为二级,建筑耐久年限为一级。深圳**商会中心总建筑面积为 134081.38m2,建筑高度为 214.5m,本工程由深圳市**设计有限公司设计,**集团(香港)有限公司投资兴建,该工程±0.00 相当于绝对标高 7.0m。根据该工程现场实际情况,计划安装 3 台施工人货电梯,具体安装位置见施工现场平面布置图,本次安装方案所属为安装在塔楼北侧的**牌 SCD200/200TD 型电梯。2下载后可任意编辑二、施工电梯概况该施工升降机系广州**工程机械有限公司生产(许可证号 XK21-116-0029),产品型号为 SCD200/200TD(GJJ 牌),即双笼,传动机构在吊笼上方,每个吊笼载重量为2000Kg。升降运行速度为 36m/min,标准节长 1508mm,截面中心距为 650×650mm,齿条模数为 8mm。架设高度可达 200m,本工程架设高度 120m,传动机构由...
