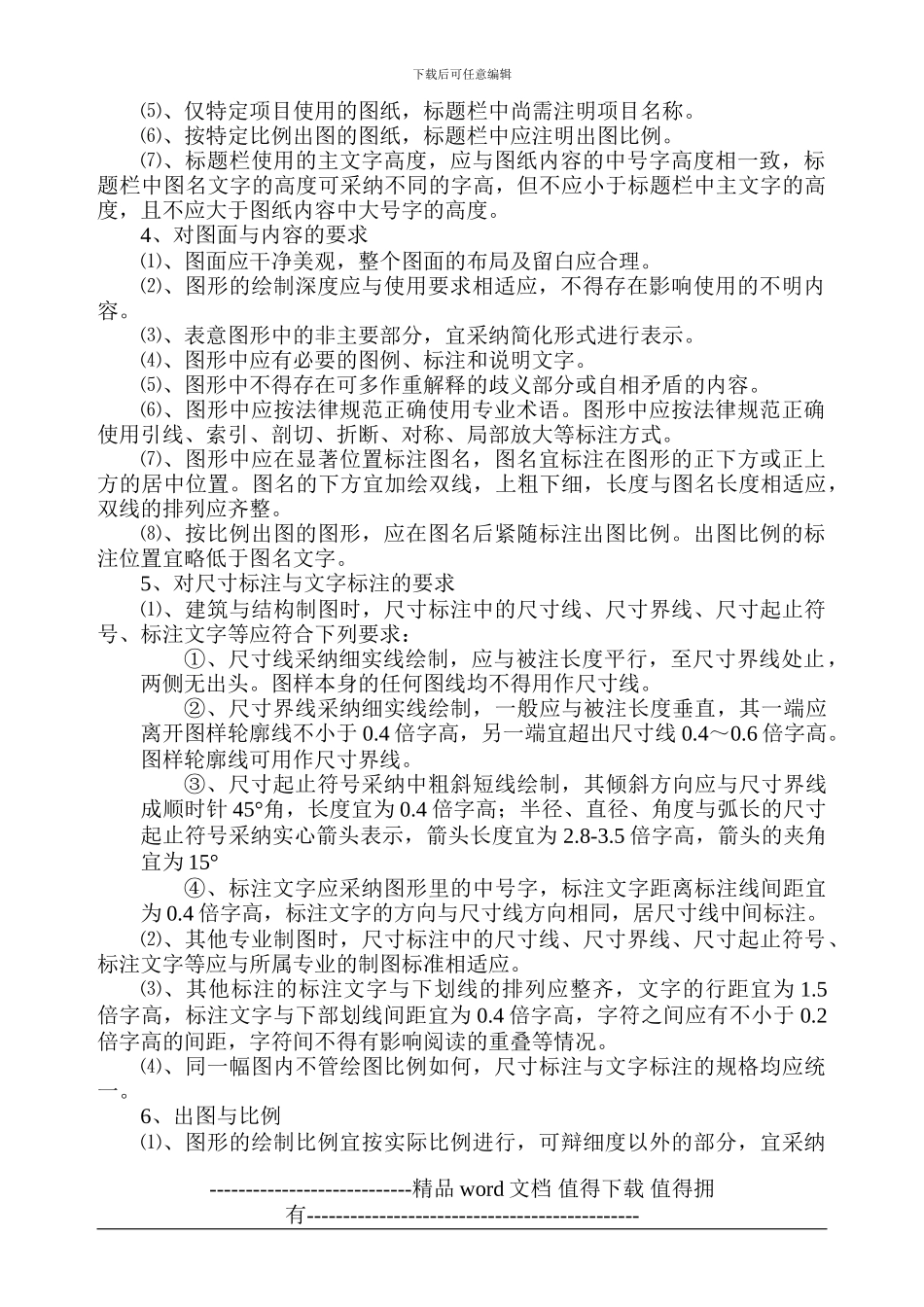

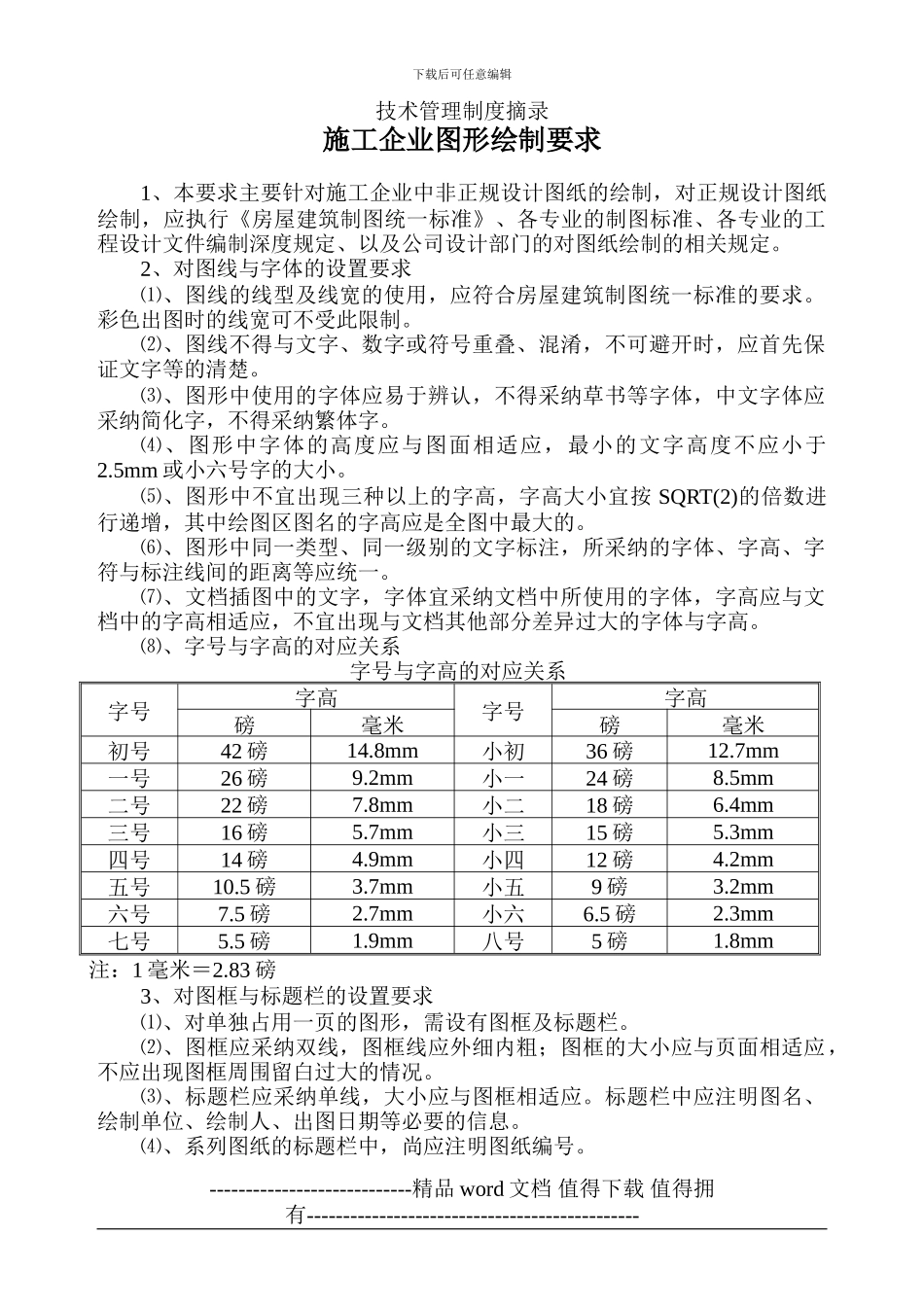

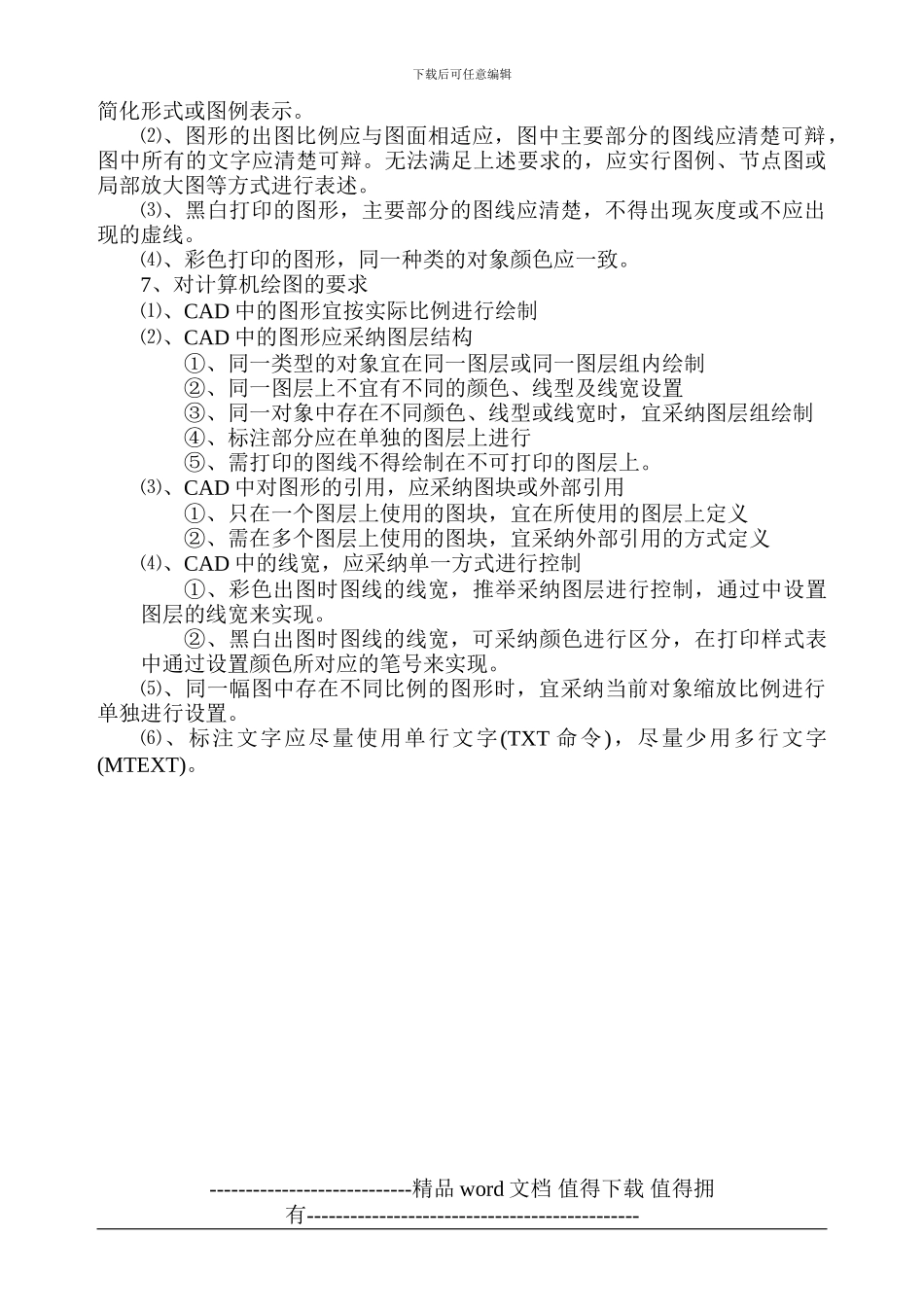

下载后可任意编辑技术管理制度摘录施工企业图形绘制要求1、本要求主要针对施工企业中非正规设计图纸的绘制，对正规设计图纸绘制，应执行《房屋建筑制图统一标准》、各专业的制图标准、各专业的工程设计文件编制深度规定、以及公司设计部门的对图纸绘制的相关规定。2、对图线与字体的设置要求⑴、图线的线型及线宽的使用，应符合房屋建筑制图统一标准的要求。彩色出图时的线宽可不受此限制。⑵、图线不得与文字、数字或符号重叠、混淆，不可避开时，应首先保证文字等的清楚。 ⑶、图形中使用的字体应易于辨认，不得采纳草书等字体，中文字体应采纳简化字，不得采纳繁体字。⑷、图形中字体的高度应与图面相适应，最小的文字高度不应小于2.5mm 或小六号字的大小。⑸、图形中不宜出现三种以上的字高，字高大小宜按 SQRT(2)的倍数进行递增，其中绘图区图名的字高应是全图中最大的。⑹、图形中同一类型、同一级别的文字标注，所采纳的字体、字高、字符与标注线间的距离等应统一。⑺、文档插图中的文字，字体宜采纳文档中所使用的字体，字高应与文档中的字高相适应，不宜出现与文档其他部分差异过大的字体与字高。⑻、字号与字高的对应关系字号与字高的对应关系字号字高字号字高磅毫米磅毫米初号42 磅14.8mm小初36 磅12.7mm一号26 磅9.2mm小一24 磅8.5mm二号22 磅7.8mm小二18 磅6.4mm三号16 磅5.7mm小三15 磅5.3mm四号14 磅4.9mm小四12 磅4.2mm五号10.5 磅3.7mm小五9 磅3.2mm六号7.5 磅2.7mm小六6.5 磅2.3mm七号5.5 磅1.9mm八号5 磅1.8mm注：1 毫米＝2.83 磅3、对图框与标题栏的设置要求⑴、对单独占用一页的图形，需设有图框及标题栏。⑵、图框应采纳双线，图框线应外细内粗；图框的大小应与页面相适应，不应出现图框周围留白过大的情况。⑶、标题栏应采纳单线，大小应与图框相适应。标题栏中应注明图名、绘制单位、绘制人、出图日期等必要的信息。⑷、系列图纸的标题栏中，尚应注明图纸编号。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑⑸、仅特定项目使用的图纸，标题栏中尚需注明项目名称。⑹、按特定比例出图的图纸，标题栏中应注明出图比例。⑺、标题栏使用的主文字高度，应与图纸内容的中号字高度相一致，标题栏中图名文字的高度可采纳不同的字高，但不应小于标题栏中主文字的高度，且不应大于图纸内容中大号字的高度。4、对图面与内...
