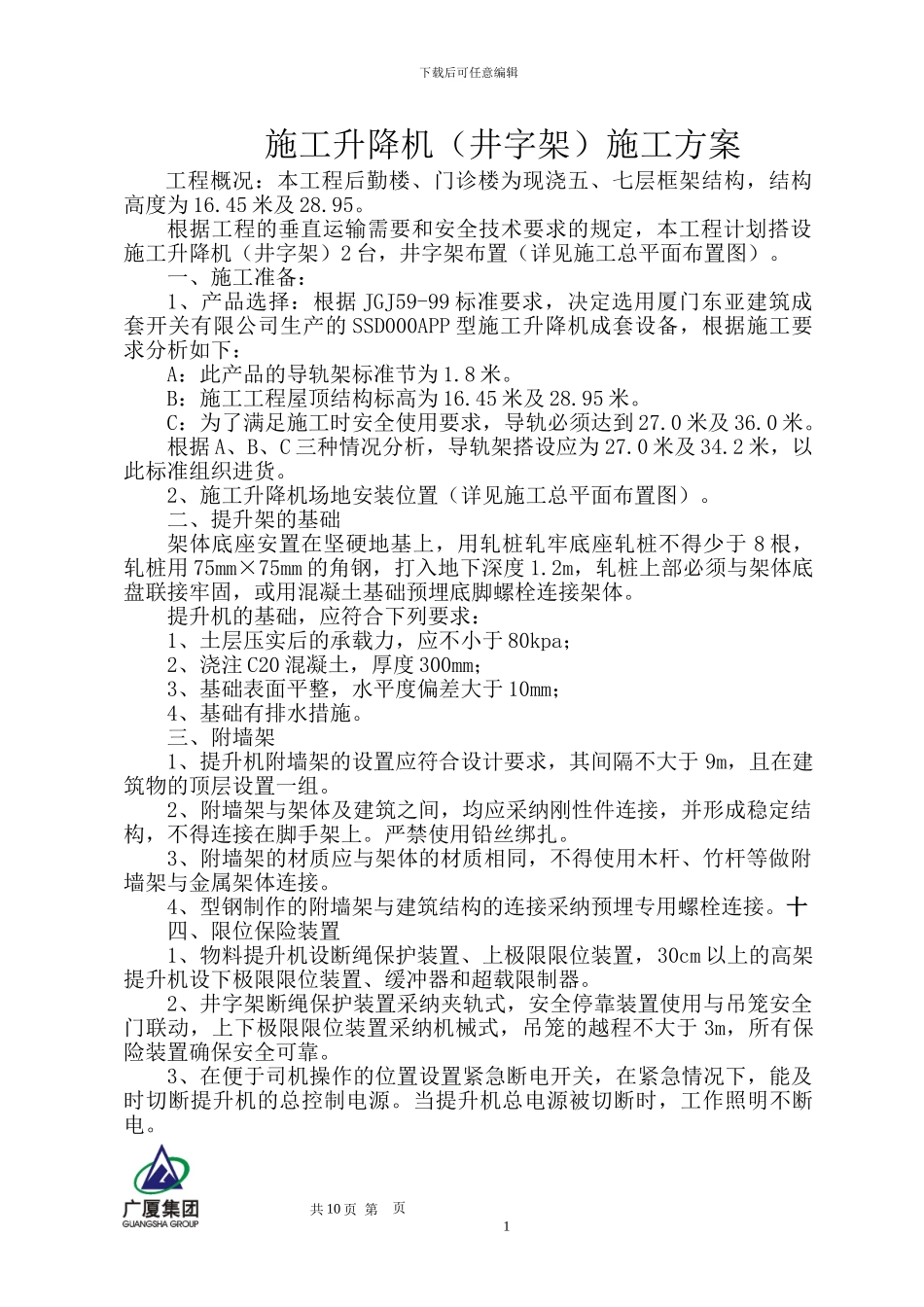

下载后可任意编辑施工升降机（井字架）施工方案工程概况：本工程后勤楼、门诊楼为现浇五、七层框架结构，结构高度为 16.45 米及 28.95。根据工程的垂直运输需要和安全技术要求的规定，本工程计划搭设施工升降机（井字架）2 台，井字架布置（详见施工总平面布置图）。一、施工准备：1、产品选择：根据 JGJ59-99 标准要求，决定选用厦门东亚建筑成套开关有限公司生产的 SSD000APP 型施工升降机成套设备，根据施工要求分析如下：A：此产品的导轨架标准节为 1.8 米。B：施工工程屋顶结构标高为 16.45 米及 28.95 米。C：为了满足施工时安全使用要求，导轨必须达到 27.0 米及 36.0 米。根据 A、B、C 三种情况分析，导轨架搭设应为 27.0 米及 34.2 米，以此标准组织进货。2、施工升降机场地安装位置（详见施工总平面布置图）。二、提升架的基础架体底座安置在坚硬地基上，用轧桩轧牢底座轧桩不得少于 8 根，轧桩用 75mm×75mm 的角钢，打入地下深度 1.2m，轧桩上部必须与架体底盘联接牢固，或用混凝土基础预埋底脚螺栓连接架体。提升机的基础，应符合下列要求：1、土层压实后的承载力，应不小于 80kpa；2、浇注 C20 混凝土，厚度 300mm；3、基础表面平整，水平度偏差大于 10mm；4、基础有排水措施。三、附墙架1、提升机附墙架的设置应符合设计要求，其间隔不大于 9m，且在建筑物的顶层设置一组。2、附墙架与架体及建筑之间，均应采纳刚性件连接，并形成稳定结构，不得连接在脚手架上。严禁使用铅丝绑扎。3、附墙架的材质应与架体的材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接。4、型钢制作的附墙架与建筑结构的连接采纳预埋专用螺栓连接。十四、限位保险装置1、物料提升机设断绳保护装置、上极限限位装置，30cm 以上的高架提升机设下极限限位装置、缓冲器和超载限制器。2、井字架断绳保护装置采纳夹轨式，安全停靠装置使用与吊笼安全门联动，上下极限限位装置采纳机械式，吊笼的越程不大于 3m，所有保险装置确保安全可靠。3、在便于司机操作的位置设置紧急断电开关，在紧急情况下，能及时切断提升机的总控制电源。当提升机总电源被切断时，工作照明不断电。 共 10 页 第 页1下载后可任意编辑五、缆风绳(1)采纳缆风绳固定架体，缆风绳采纳直径大于 9.3mm 的圆股钢丝绳，提升机架体高度在 20m 以下时设一组（四根），20～30m 设二组，以后每增加 10m 增设一组。(2)缆风绳在架体四角同一水平面...
