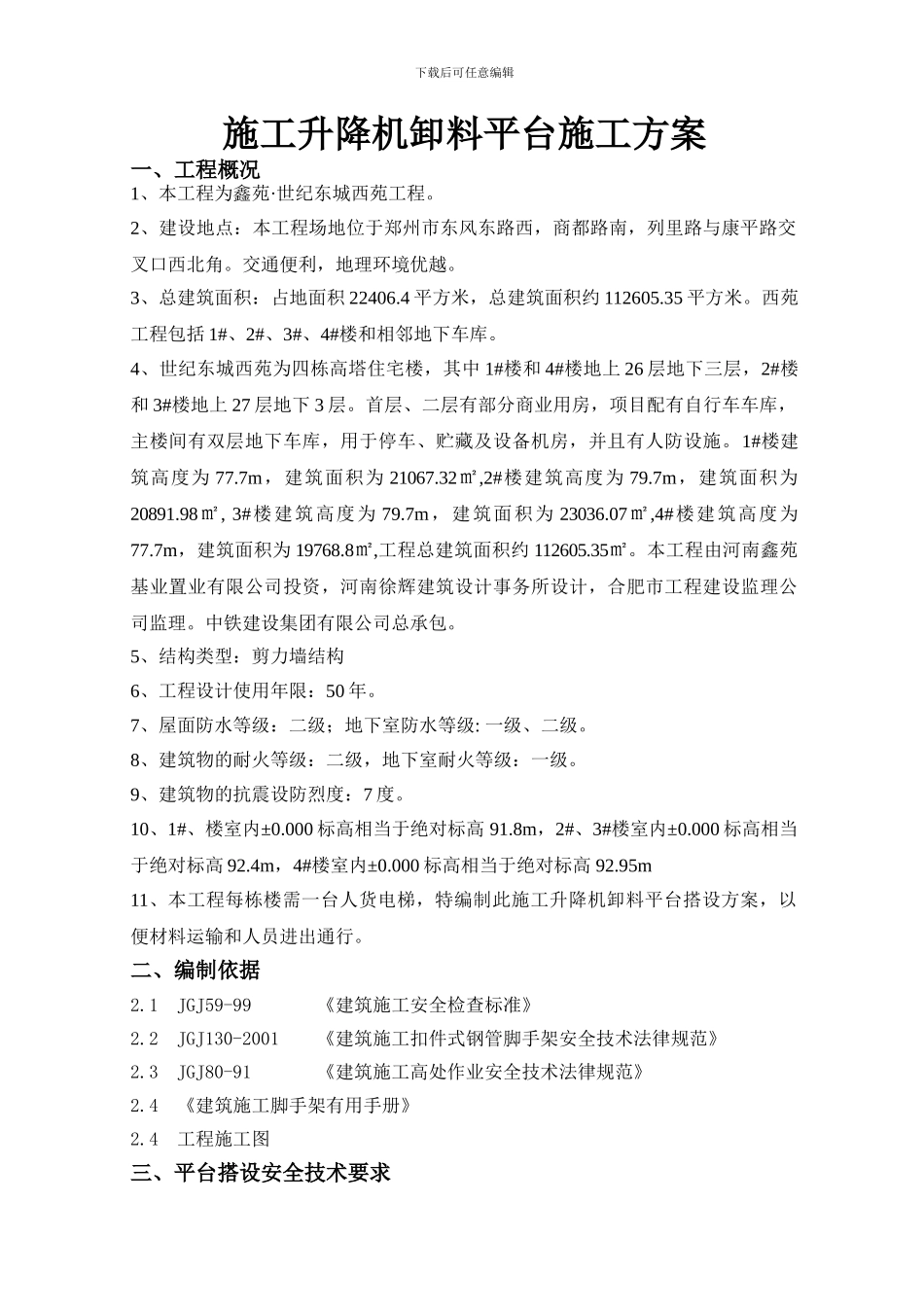

下载后可任意编辑施工升降机卸料平台施工方案一、工程概况1、本工程为鑫苑·世纪东城西苑工程。2、建设地点:本工程场地位于郑州市东风东路西,商都路南,列里路与康平路交叉口西北角。交通便利,地理环境优越。3、总建筑面积:占地面积 22406.4 平方米,总建筑面积约 112605.35 平方米。西苑工程包括 1#、2#、3#、4#楼和相邻地下车库。4、世纪东城西苑为四栋高塔住宅楼,其中 1#楼和 4#楼地上 26 层地下三层,2#楼和 3#楼地上 27 层地下 3 层。首层、二层有部分商业用房,项目配有自行车车库,主楼间有双层地下车库,用于停车、贮藏及设备机房,并且有人防设施。1#楼建筑高度为 77.7m,建筑面积为 21067.32㎡,2#楼建筑高度为 79.7m,建筑面积为20891.98㎡, 3#楼建筑高度为 79.7m,建筑面积为 23036.07㎡,4#楼建筑高度为77.7m,建筑面积为 19768.8㎡,工程总建筑面积约 112605.35㎡。本工程由河南鑫苑基业置业有限公司投资,河南徐辉建筑设计事务所设计,合肥市工程建设监理公司监理。中铁建设集团有限公司总承包。5、结构类型:剪力墙结构6、工程设计使用年限:50 年。7、屋面防水等级:二级;地下室防水等级: 一级、二级。8、建筑物的耐火等级:二级,地下室耐火等级:一级。9、建筑物的抗震设防烈度:7 度。10、1#、楼室内±0.000 标高相当于绝对标高 91.8m,2#、3#楼室内±0.000 标高相当于绝对标高 92.4m,4#楼室内±0.000 标高相当于绝对标高 92.95m11、本工程每栋楼需一台人货电梯,特编制此施工升降机卸料平台搭设方案,以便材料运输和人员进出通行。二、编制依据2.1 JGJ59-99 《建筑施工安全检查标准》2.2 JGJ130-2001 《建筑施工扣件式钢管脚手架安全技术法律规范》2.3 JGJ80-91 《建筑施工高处作业安全技术法律规范》2.4 《建筑施工脚手架有用手册》2.4 工程施工图三、平台搭设安全技术要求下载后可任意编辑3.1 构配件材质 平台搭设钢管采纳外径 48mm、壁厚 3.5mm 的 Q235焊接钢管,其化学成分与机械性能应符合国家标准《碳素结构钢》中 Q235钢的要求;使用扣件应符合《钢管脚手架扣件》的规定;其余构配件材质应符合相关国家标准。3.2 搭设尺寸3.2.1 搭设高度:55m。3.2.2 立杆纵距:L=1.5m(0.7m)。3.2.3 立杆横距:b=1.05m。3.2.4 立杆组合:(1)为双立杆组合; (2)双立杆组合扣件间距:≯90cm。3.2.5 立杆距墙和升降机:分别为 50mm。3.2.6 步距:h=1.2m。3.2.7 拉接...
