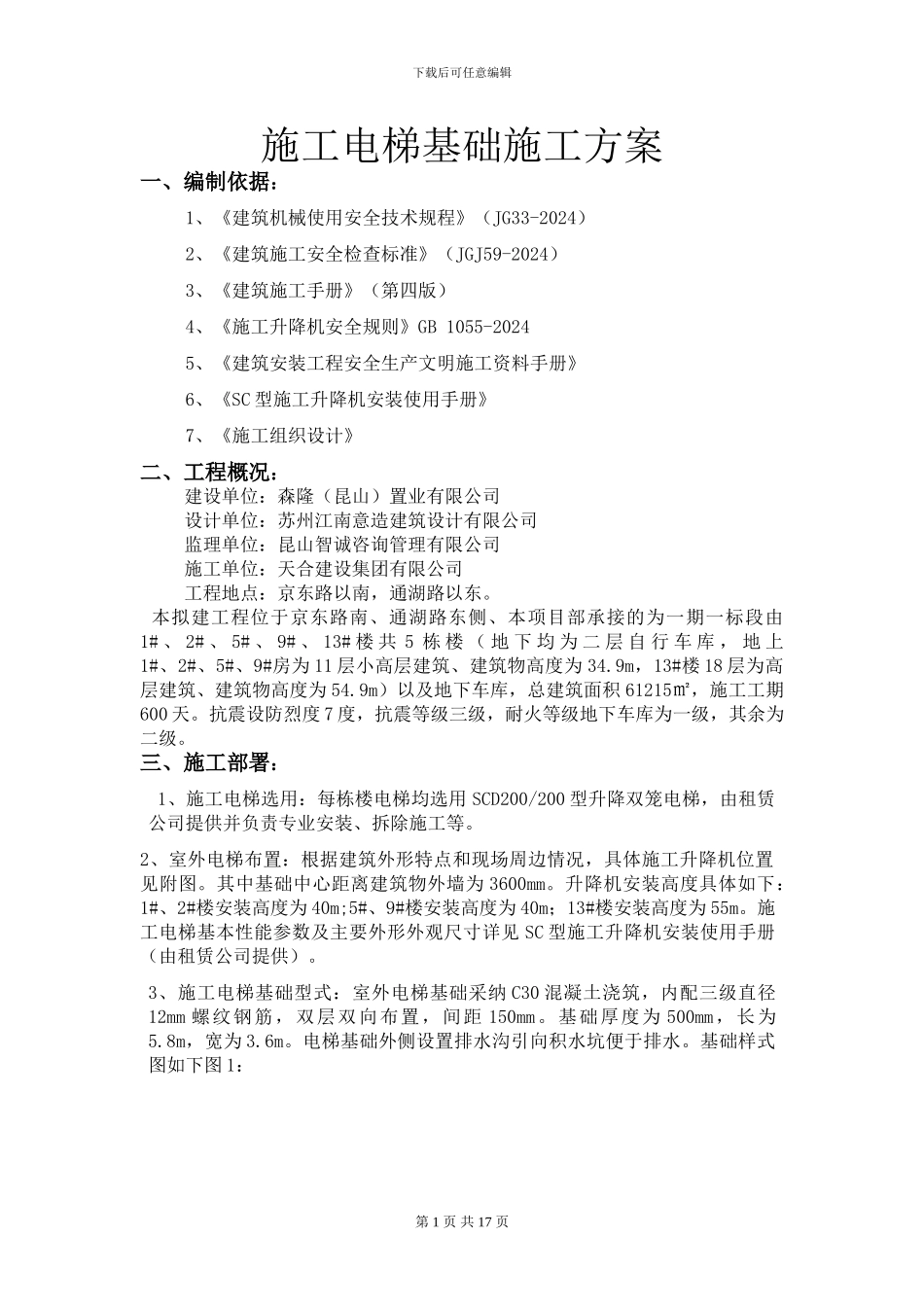

第 1 页 共 17 页下载后可任意编辑施工电梯基础施工方案一、编制依据：1、《建筑机械使用安全技术规程》（JG33-2024）2、《建筑施工安全检查标准》（JGJ59-2024）3、《建筑施工手册》（第四版）4、《施工升降机安全规则》GB 1055-20245、《建筑安装工程安全生产文明施工资料手册》6、《SC 型施工升降机安装使用手册》7、《施工组织设计》二、工程概况：建设单位：森隆（昆山）置业有限公司设计单位：苏州江南意造建筑设计有限公司监理单位：昆山智诚咨询管理有限公司施工单位：天合建设集团有限公司工程地点：京东路以南，通湖路以东。 本拟建工程位于京东路南、通湖路东侧、本项目部承接的为一期一标段由1# 、 2# 、 5# 、 9# 、 13# 楼 共 5 栋 楼 （ 地 下 均 为 二 层 自 行 车 库 ， 地 上1#、2#、5#、9#房为 11 层小高层建筑、建筑物高度为 34.9m，13#楼 18 层为高层建筑、建筑物高度为 54.9m）以及地下车库，总建筑面积 61215㎡，施工工期600 天。抗震设防烈度 7 度，抗震等级三级，耐火等级地下车库为一级，其余为二级。三、施工部署： 1、施工电梯选用：每栋楼电梯均选用 SCD200/200 型升降双笼电梯，由租赁公司提供并负责专业安装、拆除施工等。2、室外电梯布置：根据建筑外形特点和现场周边情况，具体施工升降机位置见附图。其中基础中心距离建筑物外墙为 3600mm。升降机安装高度具体如下：1#、2#楼安装高度为 40m;5#、9#楼安装高度为 40m；13#楼安装高度为 55m。施工电梯基本性能参数及主要外形外观尺寸详见 SC 型施工升降机安装使用手册（由租赁公司提供）。3、施工电梯基础型式：室外电梯基础采纳 C30 混凝土浇筑，内配三级直径12mm 螺纹钢筋，双层双向布置，间距 150mm。基础厚度为 500mm，长为5.8m，宽为 3.6m。电梯基础外侧设置排水沟引向积水坑便于排水。基础样式图如下图 1：第 2 页 共 17 页下载后可任意编辑 4、混凝土基础板下的地面承载压力大于 0.1MPa，基础部位将前期已回填完成的回填土（基础范围外扩 1000mm，要求 1：1 放坡）重新开挖 7800 长，5600mm 宽，深 800mm 厚度回填土分 4 步（每步 200mm）需要采纳 2:8 灰土进行回填夯实，每步夯实不小于 3 遍，夯实系数不小于 0.91。四、施工准备：1．技术准备：施工人员进行入场教育，进行班前教育，进行考核，由安全部门负责；由技术部门、安全部门编制详尽的技术交底、安全交底，...
