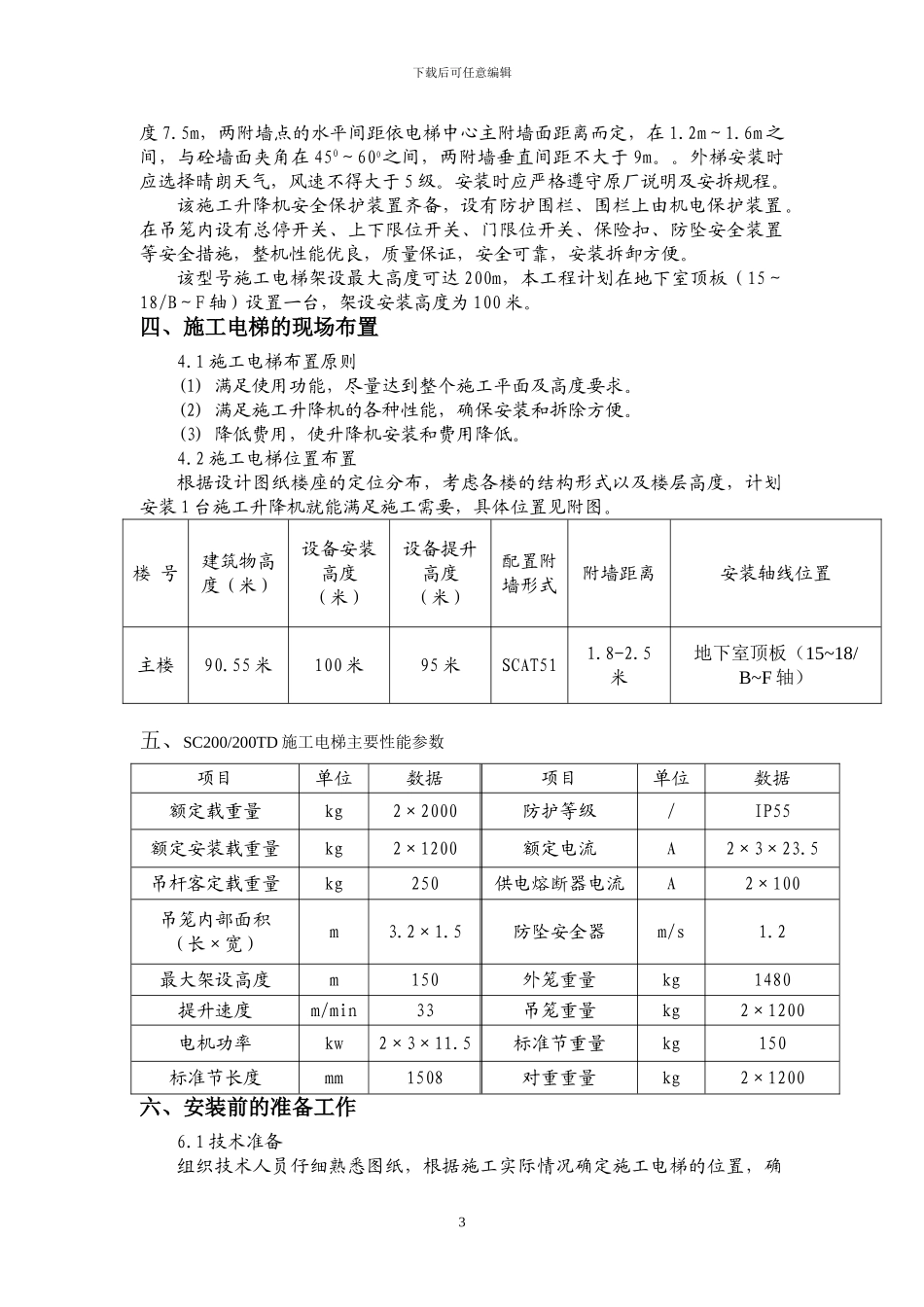

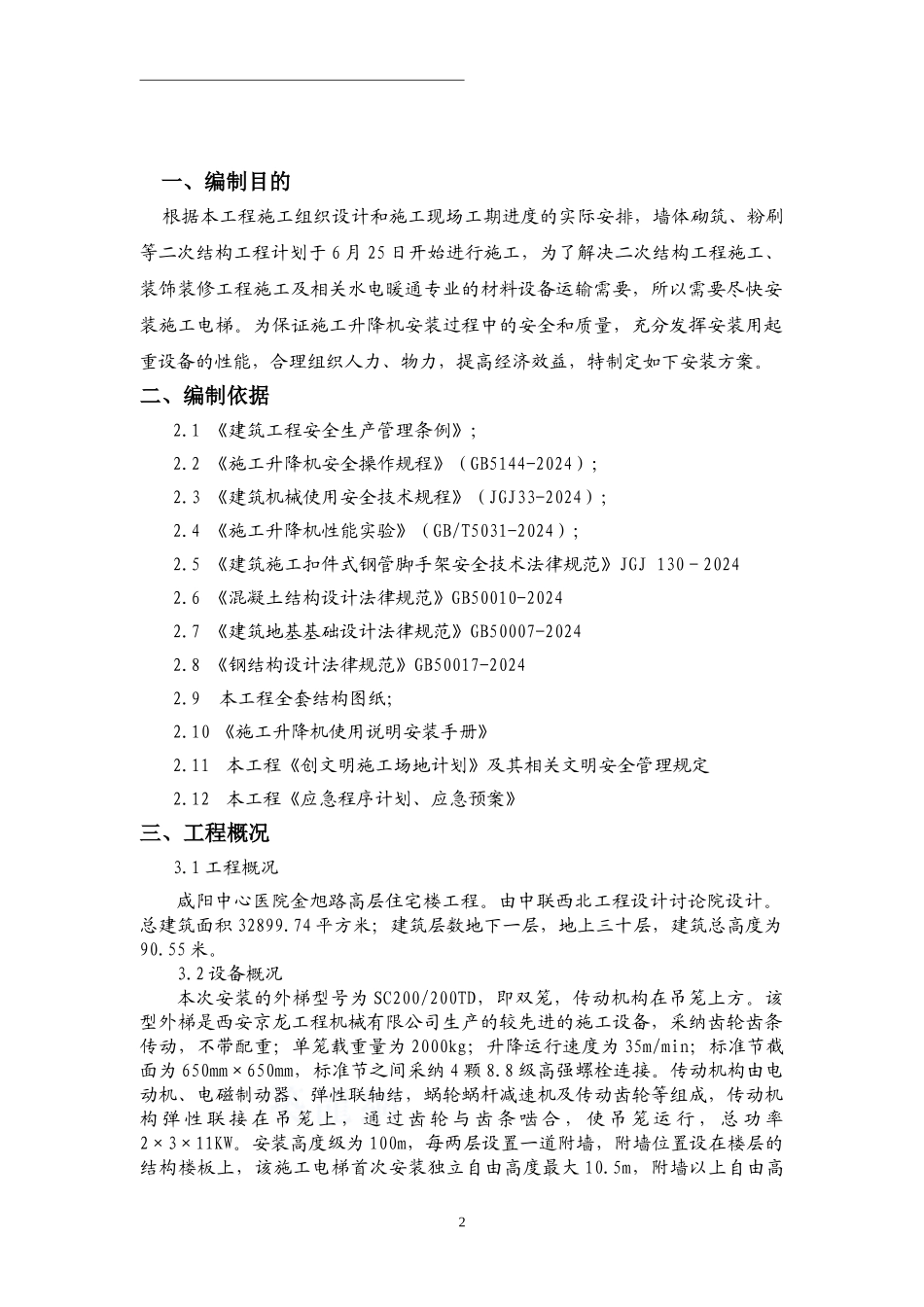

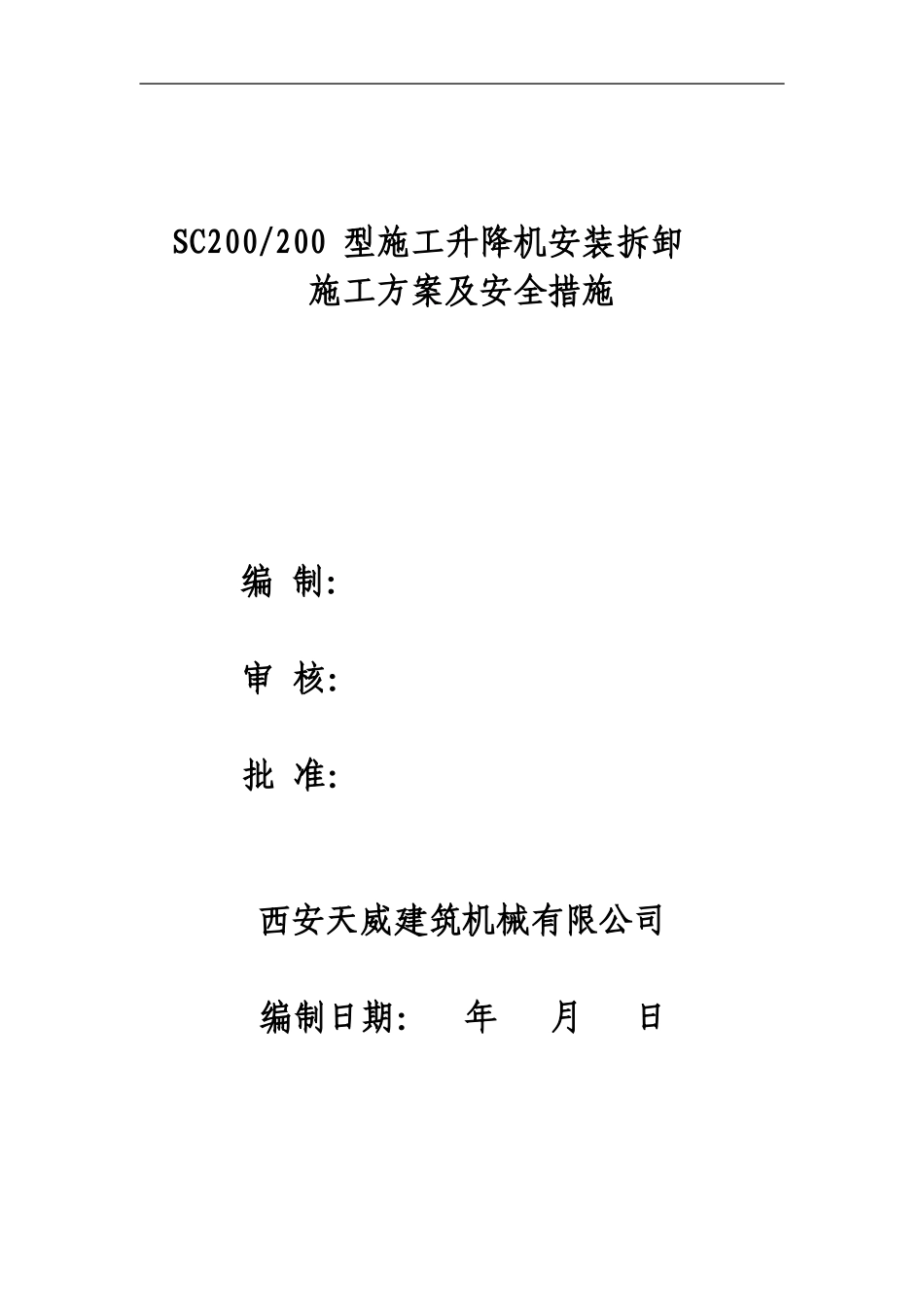

SC200/200 型施工升降机安装拆卸施工方案及安全措施编 制： 审 核： 批 准： 西安天威建筑机械有限公司 编制日期： 年 月 日 一、编制目的 根据本工程施工组织设计和施工现场工期进度的实际安排，墙体砌筑、粉刷等二次结构工程计划于 6 月 25 日开始进行施工，为了解决二次结构工程施工、装饰装修工程施工及相关水电暖通专业的材料设备运输需要，所以需要尽快安装施工电梯。为保证施工升降机安装过程中的安全和质量，充分发挥安装用起重设备的性能，合理组织人力、物力，提高经济效益，特制定如下安装方案。二、编制依据2.1 《建筑工程安全生产管理条例》；2.2 《施工升降机安全操作规程》（GB5144-2024）；2.3 《建筑机械使用安全技术规程》（JGJ33-2024）；2.4 《施工升降机性能实验》（GB/T5031-2024）；2.5 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130－20242.6 《混凝土结构设计法律规范》GB50010-2024 2.7 《建筑地基基础设计法律规范》GB50007-20242.8 《钢结构设计法律规范》GB50017-20242.9 本工程全套结构图纸；2.10 《施工升降机使用说明安装手册》2.11 本工程《创文明施工场地计划》及其相关文明安全管理规定2.12 本工程《应急程序计划、应急预案》三、工程概况3.1 工程概况咸阳中心医院金旭路高层住宅楼工程。由中联西北工程设计讨论院设计。总建筑面积 32899.74 平方米；建筑层数地下一层，地上三十层，建筑总高度为90.55 米。3.2 设备概况本次安装的外梯型号为 SC200/200TD，即双笼，传动机构在吊笼上方。该型外梯是西安京龙工程机械有限公司生产的较先进的施工设备，采纳齿轮齿条传动，不带配重；单笼载重量为 2000kg；升降运行速度为 35m/min；标准节截面为 650mm×650mm，标准节之间采纳 4 颗 8.8 级高强螺栓连接。传动机构由电动机、电磁制动器、弹性联轴结，蜗轮蜗杆减速机及传动齿轮等组成，传动机构 弹 性 联 接 在 吊 笼 上 ， 通 过 齿 轮 与 齿 条 啮 合 ， 使 吊 笼 运 行 ， 总 功 率2×3×11KW。安装高度级为 100m，每两层设置一道附墙，附墙位置设在楼层的结构楼板上，该施工电梯首次安装独立自由高度最大 10.5m，附墙以上自由高2下载后可任意编辑度 7.5m，两附墙点的水平间距依电梯中心主附墙面距离而定，在 1.2m～1.6m 之间，与砼墙面夹角在 450～600之间，两附墙垂直间距不大于 9m。。外梯安装时应选择晴朗天气，风速...
