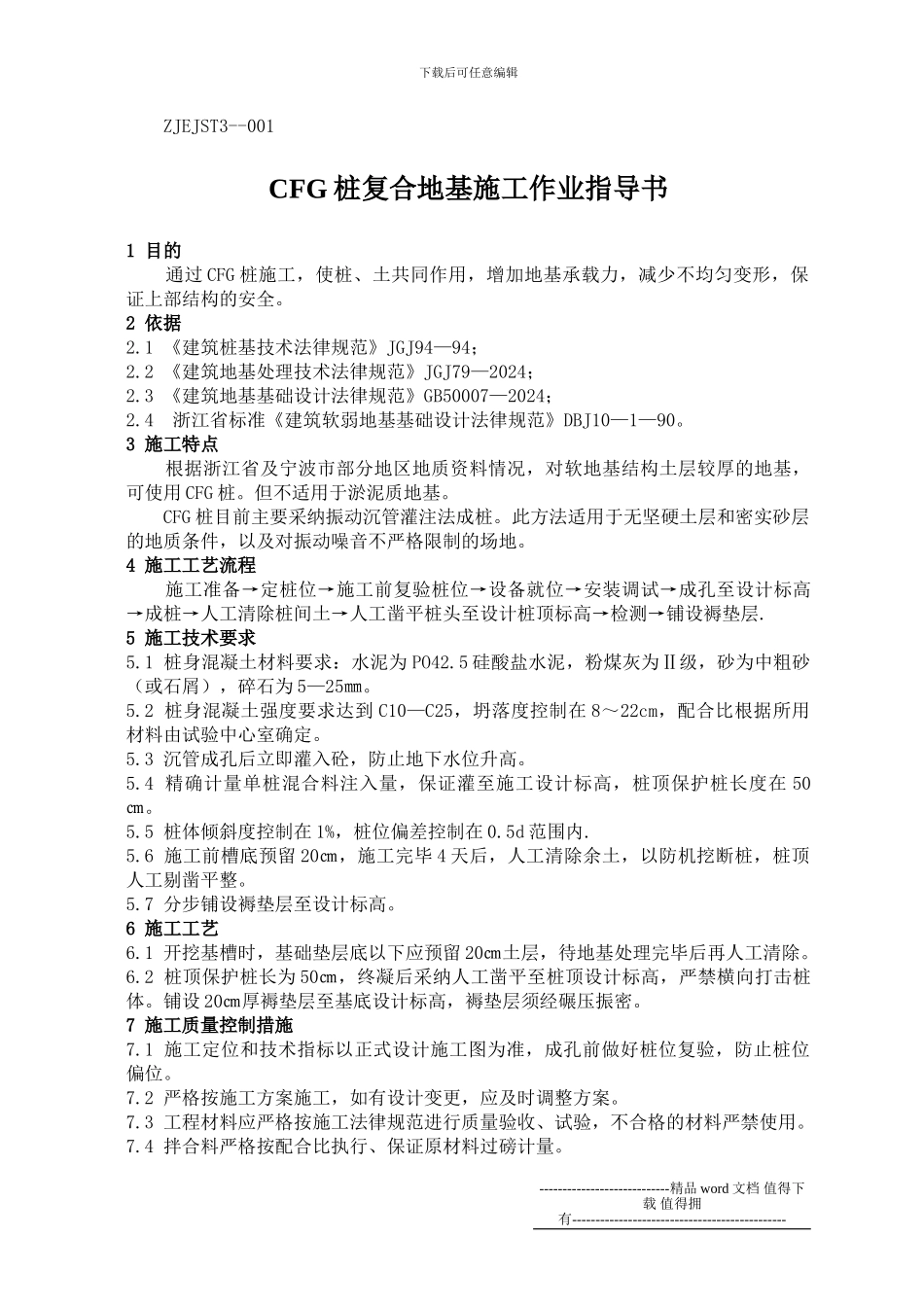

下载后可任意编辑ZJEJST3--001CFG 桩复合地基施工作业指导书1 目的 通过 CFG 桩施工，使桩、土共同作用，增加地基承载力，减少不均匀变形，保证上部结构的安全。2 依据2.1 《建筑桩基技术法律规范》JGJ94—94；2.2 《建筑地基处理技术法律规范》JGJ79—2024；2.3 《建筑地基基础设计法律规范》GB50007—2024；2.4 浙江省标准《建筑软弱地基基础设计法律规范》DBJ10—1—90。3 施工特点 根据浙江省及宁波市部分地区地质资料情况，对软地基结构土层较厚的地基，可使用 CFG 桩。但不适用于淤泥质地基。 CFG 桩目前主要采纳振动沉管灌注法成桩。此方法适用于无坚硬土层和密实砂层的地质条件，以及对振动噪音不严格限制的场地。4 施工工艺流程 施工准备→定桩位→施工前复验桩位→设备就位→安装调试→成孔至设计标高→成桩→人工清除桩间土→人工凿平桩头至设计桩顶标高→检测→铺设褥垫层.5 施工技术要求5.1 桩身混凝土材料要求：水泥为 PO42.5 硅酸盐水泥，粉煤灰为Ⅱ级，砂为中粗砂（或石屑），碎石为 5—25㎜。5.2 桩身混凝土强度要求达到 C10—C25，坍落度控制在 8～22cm，配合比根据所用材料由试验中心室确定。5.3 沉管成孔后立即灌入砼，防止地下水位升高。5.4 精确计量单桩混合料注入量，保证灌至施工设计标高，桩顶保护桩长度在 50㎝。5.5 桩体倾斜度控制在 1%，桩位偏差控制在 0.5d 范围内.5.6 施工前槽底预留 20㎝，施工完毕 4 天后，人工清除余土，以防机挖断桩，桩顶人工剔凿平整。5.7 分步铺设褥垫层至设计标高。6 施工工艺6.1 开挖基槽时，基础垫层底以下应预留 20㎝土层，待地基处理完毕后再人工清除。6.2 桩顶保护桩长为 50㎝，终凝后采纳人工凿平至桩顶设计标高，严禁横向打击桩体。铺设 20㎝厚褥垫层至基底设计标高，褥垫层须经碾压振密。7 施工质量控制措施7.1 施工定位和技术指标以正式设计施工图为准，成孔前做好桩位复验，防止桩位偏位。7.2 严格按施工方案施工，如有设计变更，应及时调整方案。7.3 工程材料应严格按施工法律规范进行质量验收、试验，不合格的材料严禁使用。7.4 拌合料严格按配合比执行、保证原材料过磅计量。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑7.5 每根桩应详细记录桩长、桩径、填料量等资料。7.6 开挖时尽量避开机械碰撞桩、伤桩。8 地基检测 桩基施工...
