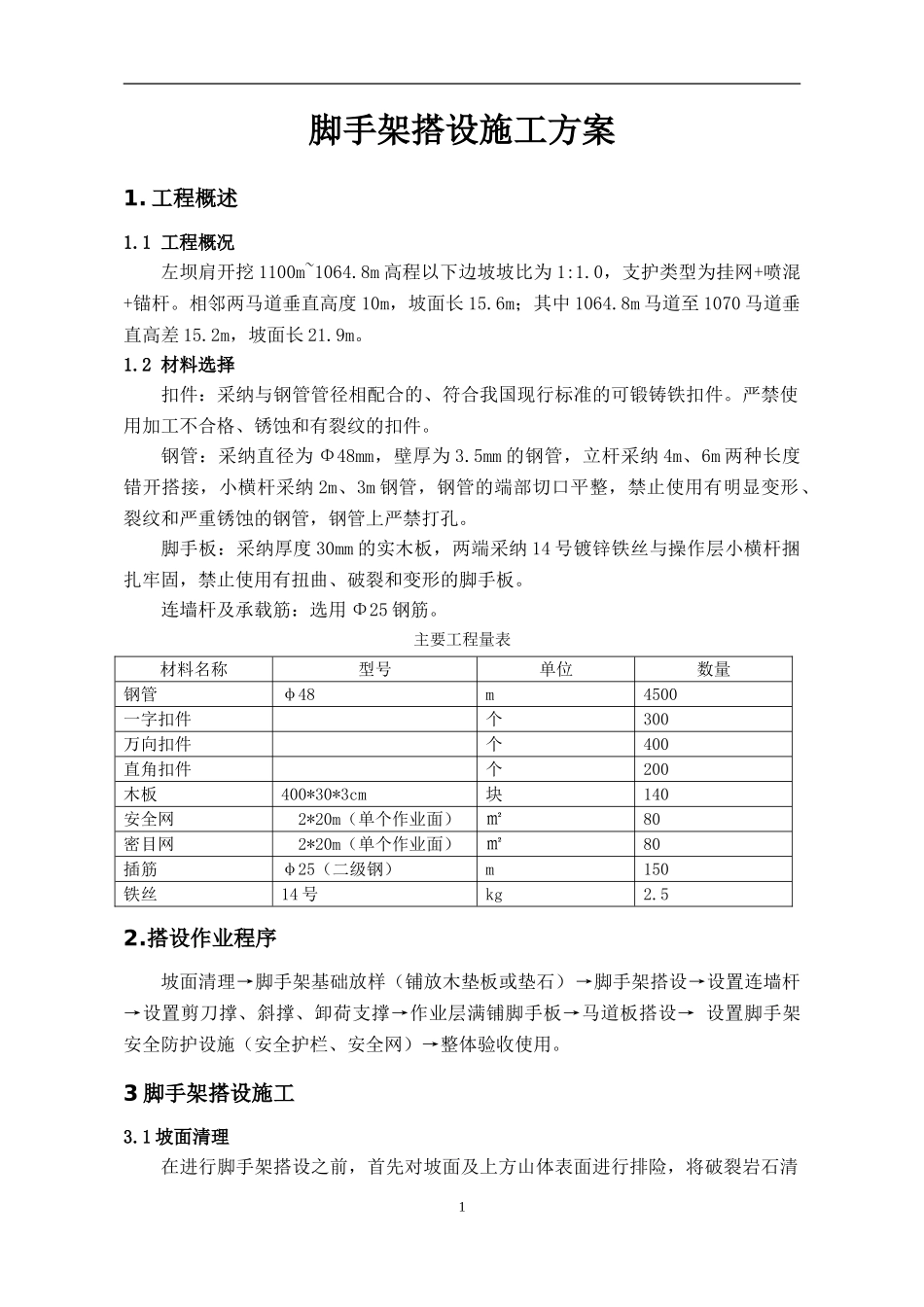

脚手架搭设施工方案1. 工程概述 1.1 工程概况左坝肩开挖 1100m~1064.8m 高程以下边坡坡比为 1:1.0，支护类型为挂网+喷混+锚杆。相邻两马道垂直高度 10m，坡面长 15.6m；其中 1064.8m 马道至 1070 马道垂直高差 15.2m，坡面长 21.9m。1.2 材料选择扣件：采纳与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。钢管：采纳直径为 Φ48mm，壁厚为 3.5mm 的钢管，立杆采纳 4m、6m 两种长度错开搭接，小横杆采纳 2m、3m 钢管，钢管的端部切口平整，禁止使用有明显变形、裂纹和严重锈蚀的钢管，钢管上严禁打孔。脚手板：采纳厚度 30mm 的实木板，两端采纳 14 号镀锌铁丝与操作层小横杆捆扎牢固，禁止使用有扭曲、破裂和变形的脚手板。连墙杆及承载筋：选用 Φ25 钢筋。主要工程量表材料名称型号单位数量钢管φ48m4500一字扣件 个300万向扣件 个400直角扣件 个200木板400*30*3cm块140安全网 2*20m（单个作业面）㎡80密目网 2*20m（单个作业面）㎡80插筋φ25（二级钢）m150铁丝14 号kg2.52.搭设作业程序坡面清理→脚手架基础放样（铺放木垫板或垫石）→脚手架搭设→设置连墙杆→设置剪刀撑、斜撑、卸荷支撑→作业层满铺脚手板→马道板搭设→ 设置脚手架安全防护设施（安全护栏、安全网）→整体验收使用。3 脚手架搭设施工3.1 坡面清理在进行脚手架搭设之前，首先对坡面及上方山体表面进行排险，将破裂岩石清1下载后可任意编辑除，对于部分清撬困难，且危险的块石利用锚杆进行临时锚固处理，以防止出现岩石塌方脱落危及施工安全。3.2 脚手架基础处理应清除搭设场地杂物，平整脚手架搭设场地，并使排水畅通。底部为土基时铺放木垫板或碎石。3.3 脚手架搭设① 放置纵向扫地杆后，自端部起依次向两边竖立（第 1 根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定。② 每边竖起 3-4 根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直及水平杆水平，使其符合要求。③ 拧紧扣件螺栓，形成构架的起始段。④ 按上述要求依次向前延伸搭设，直至第一步架立圈完成。交圈后，再全面检查一遍构架安全性和地基情况，确保符合设计要求和保证构架安全。⑤ 设置连墙杆，使用合格的锚固剂将 Φ25 钢筋，L＝0.8m，锚进边坡 60cm。随搭设进程及时装设连墙件、剪刀撑和斜撑。⑥ 搭...
