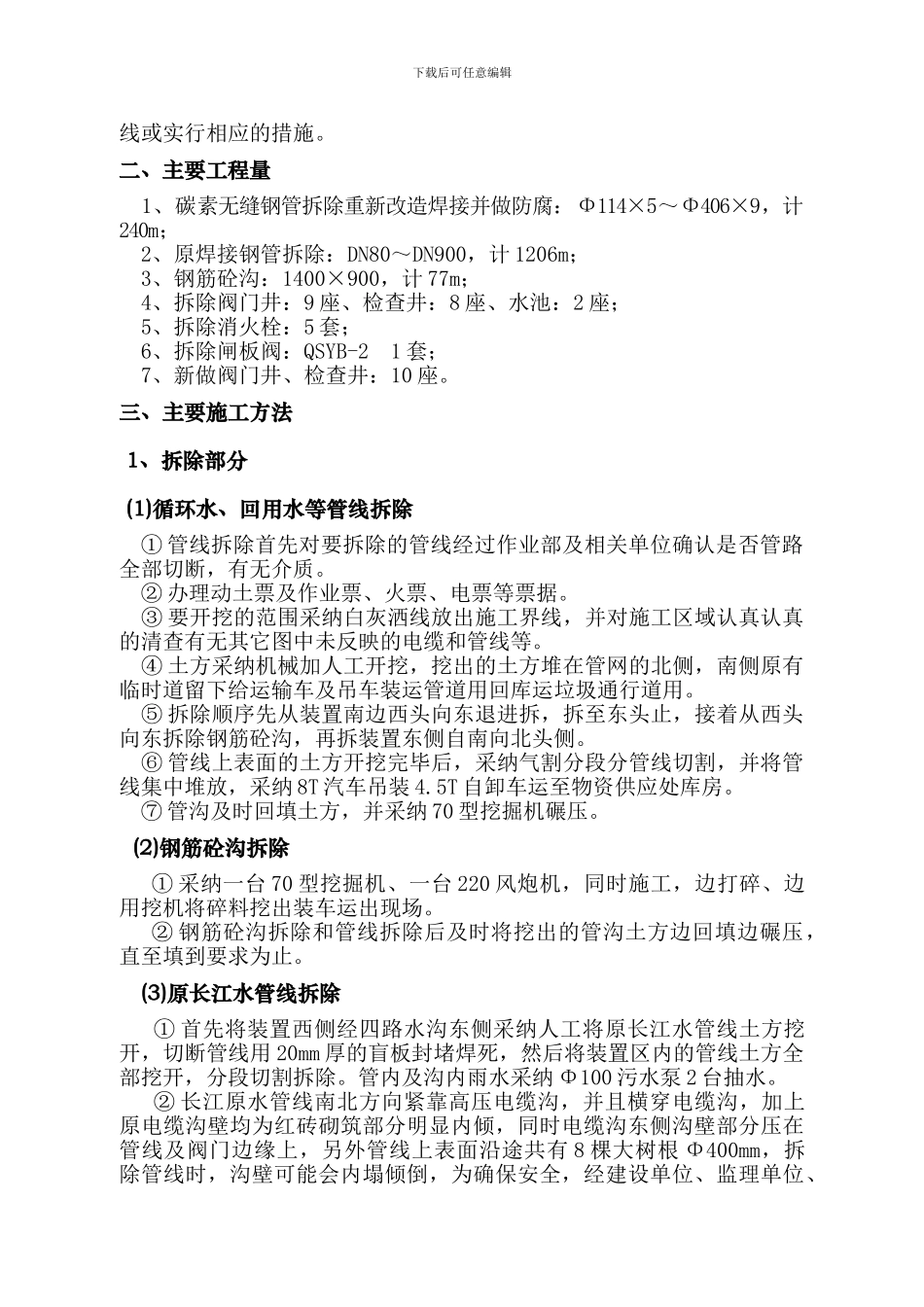

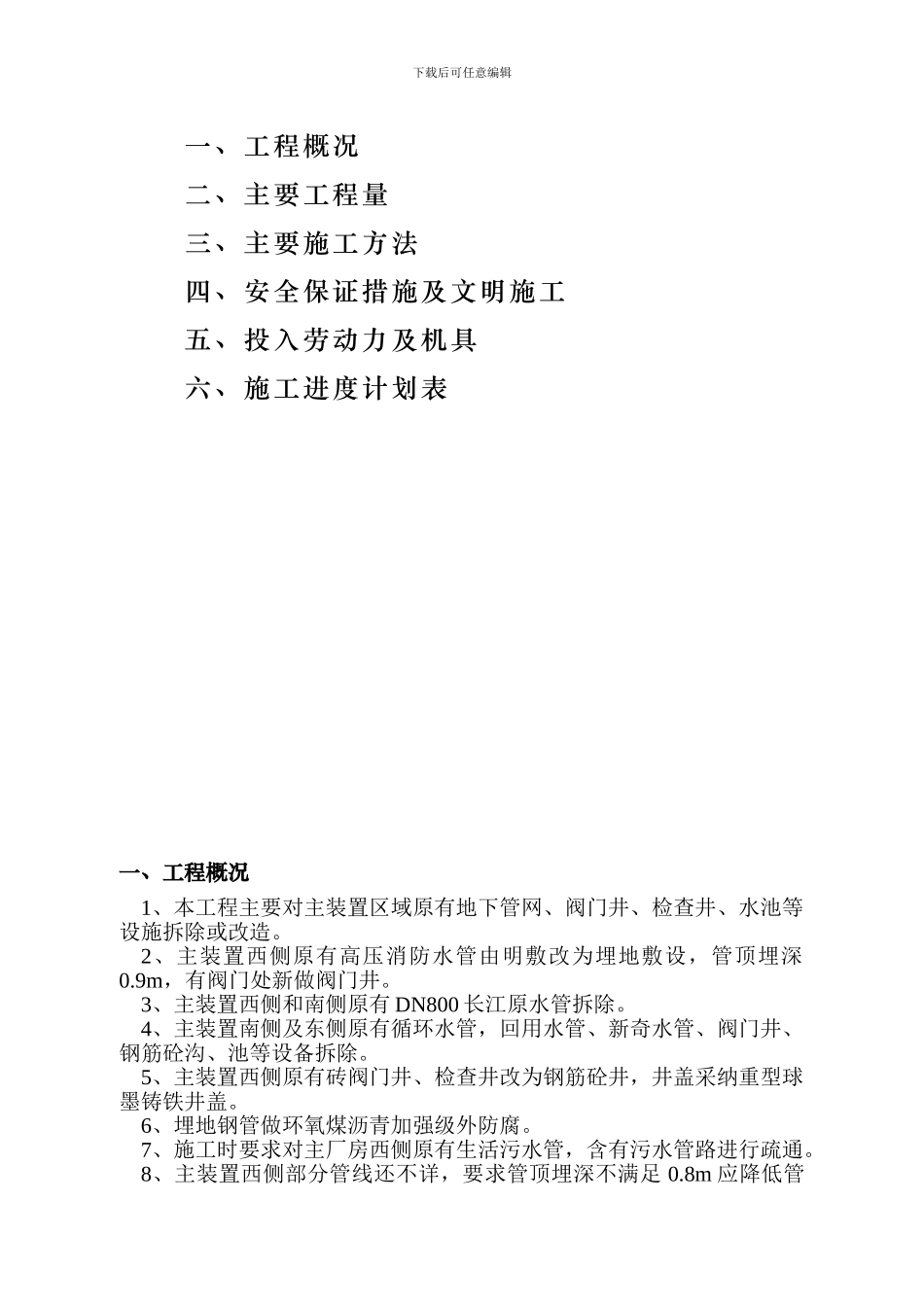

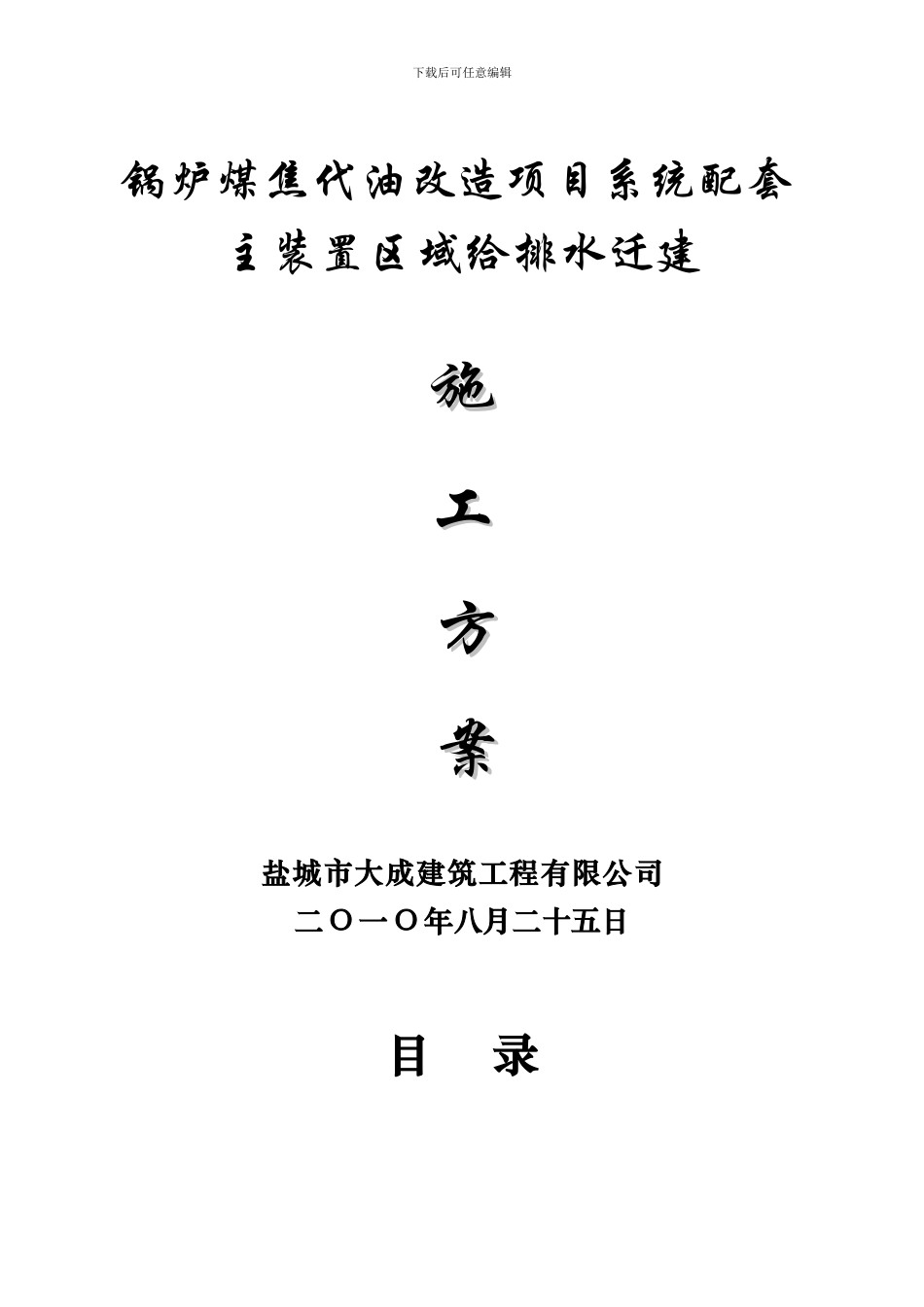

下载后可任意编辑锅炉煤焦代油改造项目系统配套主装置区域给排水迁建施施工工方方案案盐城市大成建筑工程有限公司二 O 一 O 年八月二十五日目 录下载后可任意编辑一、工程概况二、主要工程量三、主要施工方法四、安全保证措施及文明施工五、投入劳动力及机具六、施工进度计划表一、工程概况1、本工程主要对主装置区域原有地下管网、阀门井、检查井、水池等设施拆除或改造。2、主装置西侧原有高压消防水管由明敷改为埋地敷设，管顶埋深0.9m，有阀门处新做阀门井。3、主装置西侧和南侧原有 DN800 长江原水管拆除。4、主装置南侧及东侧原有循环水管，回用水管、新奇水管、阀门井、钢筋砼沟、池等设备拆除。5、主装置西侧原有砖阀门井、检查井改为钢筋砼井，井盖采纳重型球墨铸铁井盖。6、埋地钢管做环氧煤沥青加强级外防腐。7、施工时要求对主厂房西侧原有生活污水管，含有污水管路进行疏通。8、主装置西侧部分管线还不详，要求管顶埋深不满足 0.8m 应降低管下载后可任意编辑线或实行相应的措施。二、主要工程量 1、碳素无缝钢管拆除重新改造焊接并做防腐：Φ114×5～Φ406×9，计240m； 2、原焊接钢管拆除：DN80～DN900，计 1206m； 3、钢筋砼沟：1400×900，计 77m； 4、拆除阀门井：9 座、检查井：8 座、水池：2 座； 5、拆除消火栓：5 套； 6、拆除闸板阀：QSYB-2 1 套； 7、新做阀门井、检查井：10 座。三、主要施工方法 1、拆除部分 (1)循环水、回用水等管线拆除① 管线拆除首先对要拆除的管线经过作业部及相关单位确认是否管路全部切断，有无介质。 ② 办理动土票及作业票、火票、电票等票据。 ③ 要开挖的范围采纳白灰洒线放出施工界线，并对施工区域认真认真的清查有无其它图中未反映的电缆和管线等。 ④ 土方采纳机械加人工开挖，挖出的土方堆在管网的北侧，南侧原有临时道留下给运输车及吊车装运管道用回库运垃圾通行道用。 ⑤ 拆除顺序先从装置南边西头向东退进拆，拆至东头止，接着从西头向东拆除钢筋砼沟，再拆装置东侧自南向北头侧。 ⑥ 管线上表面的土方开挖完毕后，采纳气割分段分管线切割，并将管线集中堆放，采纳 8T 汽车吊装 4.5T 自卸车运至物资供应处库房。 ⑦ 管沟及时回填土方，并采纳 70 型挖掘机碾压。 (2)钢筋砼沟拆除① 采纳一台 70 型挖掘机、一台 220 风炮机，同时施工，边打碎、边用挖机将碎料挖出装车运出现场。② 钢筋砼沟拆除和管线拆除后及时将挖出的管沟土...
