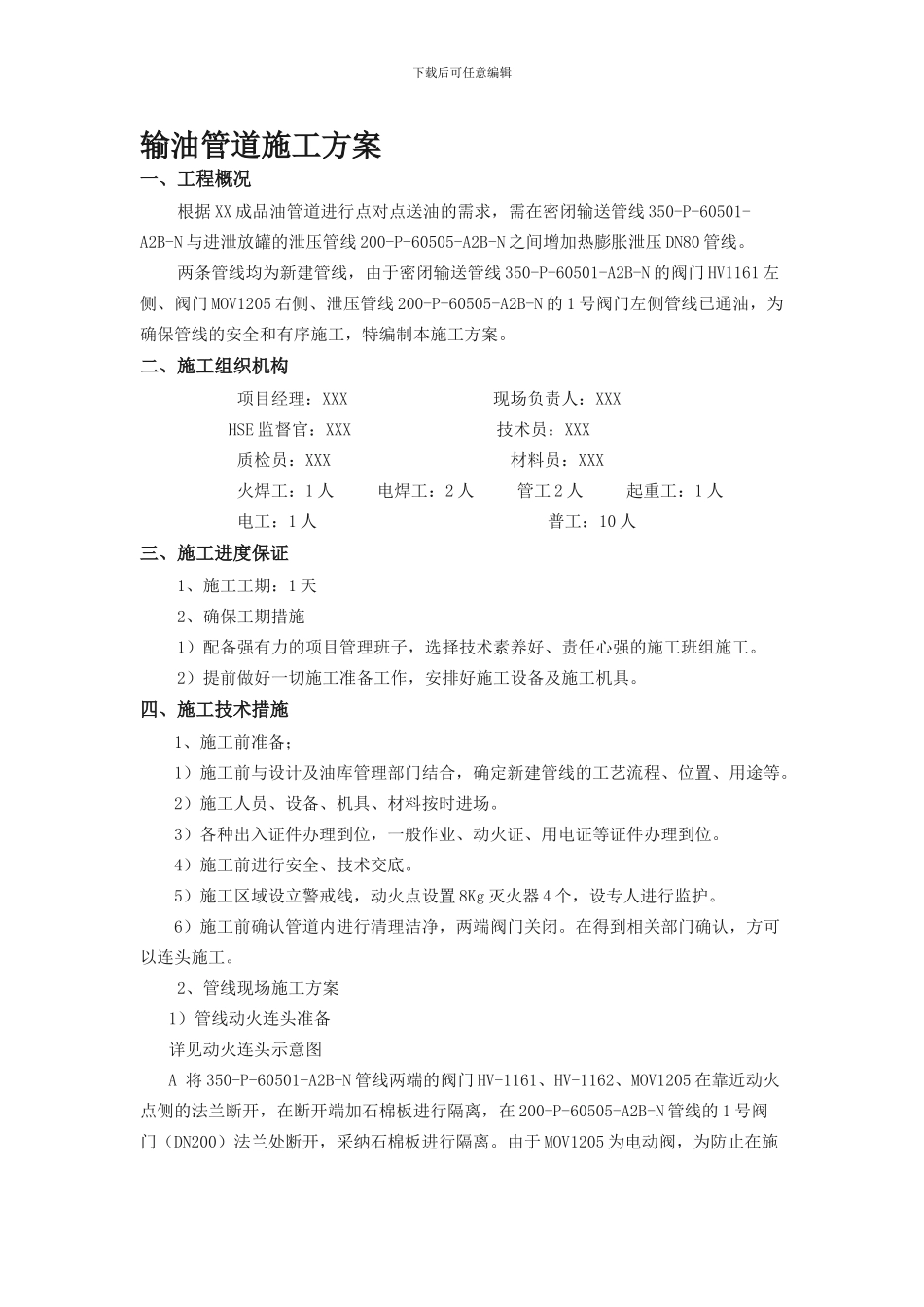

下载后可任意编辑输油管道施工方案 一、工程概况根据 XX 成品油管道进行点对点送油的需求，需在密闭输送管线 350-P-60501-A2B-N 与进泄放罐的泄压管线 200-P-60505-A2B-N 之间增加热膨胀泄压 DN80 管线。两条管线均为新建管线，由于密闭输送管线 350-P-60501-A2B-N 的阀门 HV1161 左侧、阀门 MOV1205 右侧、泄压管线 200-P-60505-A2B-N 的 1 号阀门左侧管线已通油，为确保管线的安全和有序施工，特编制本施工方案。二、施工组织机构 项目经理：XXX 现场负责人：XXX HSE 监督官：XXX 技术员：XXX 质检员：XXX 材料员：XXX 火焊工：1 人 电焊工：2 人 管工 2 人 起重工：1 人 电工：1 人 普工：10 人三、施工进度保证1、施工工期：1 天 2、确保工期措施1）配备强有力的项目管理班子，选择技术素养好、责任心强的施工班组施工。2）提前做好一切施工准备工作，安排好施工设备及施工机具。四、施工技术措施1、施工前准备；1）施工前与设计及油库管理部门结合，确定新建管线的工艺流程、位置、用途等。2）施工人员、设备、机具、材料按时进场。3）各种出入证件办理到位，一般作业、动火证、用电证等证件办理到位。4）施工前进行安全、技术交底。5）施工区域设立警戒线，动火点设置 8Kg 灭火器 4 个，设专人进行监护。6）施工前确认管道内进行清理洁净，两端阀门关闭。在得到相关部门确认，方可以连头施工。2、管线现场施工方案1）管线动火连头准备详见动火连头示意图A 将 350-P-60501-A2B-N 管线两端的阀门 HV-1161、HV-1162、MOV1205 在靠近动火点侧的法兰断开，在断开端加石棉板进行隔离，在 200-P-60505-A2B-N 管线的 1 号阀门（DN200）法兰处断开，采纳石棉板进行隔离。由于 MOV1205 为电动阀，为防止在施下载后可任意编辑工作业时自动开启，在断开前需将此阀门调至手动。（阀门法兰断开位置见附图所示）B 在动火点附近打接地桩，并连接现场接地线。将 L45 的角铁打入地面以下 800mm处 ，用 6 根扁铁（具体长度依现场定）连接至地面以上，用万用表检测该点电阻是否小于 4Ω，假如大于 4Ω，则进行盐水导电。 C 施工时应将连头管线与该接地桩进行相连。3）管道预制、组对、焊接A 组对前应将管端 100mm 范围内的尘土、污油、铁锈、熔渣等清除洁净。管口以外表面 10～25mm 范围内毛刺、缩口、熔渣、氧化铁、铁屑等均应清除洁净。B 管口组对时，应避开强力对口。直管段两相邻...
