施工方案——临时用电设计方案VIP免费

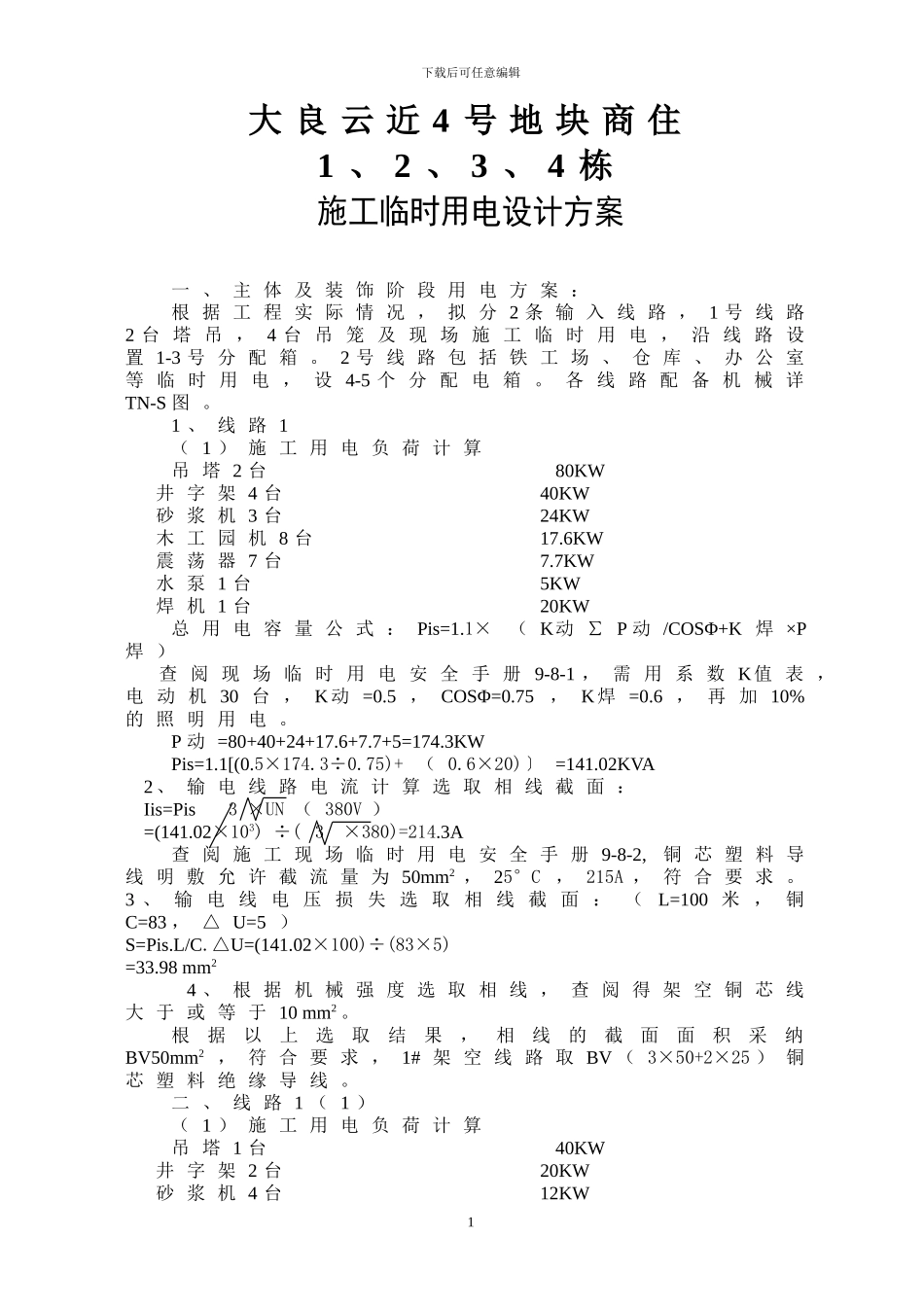

下载后可任意编辑大 良 云 近 4 号 地 块 商 住1 、 2 、 3 、 4 栋施工临时用电设计方案一 、 主 体 及 装 饰 阶 段 用 电 方 案 ：根 据 工 程 实 际 情 况 ， 拟 分 2 条 输 入 线 路 ， 1 号 线 路2 台 塔 吊 ， 4 台 吊 笼 及 现 场 施 工 临 时 用 电 ， 沿 线 路 设置 1-3 号 分 配 箱 。 2 号 线 路 包 括 铁 工 场 、 仓 库 、 办 公 室等 临 时 用 电 ， 设 4-5 个 分 配 电 箱 。 各 线 路 配 备 机 械 详TN-S 图 。1 、 线 路 1（ 1 ） 施 工 用 电 负 荷 计 算吊 塔 2 台 80KW 井 字 架 4 台 40KW 砂 浆 机 3 台 24KW 木 工 园 机 8 台 17.6KW 震 荡 器 7 台 7.7KW 水 泵 1 台 5KW 焊 机 1 台 20KW总 用 电 容 量 公 式 ： Pis=1.1× （ K动 ∑ P 动 /COSΦ+K 焊 ×P焊 ） 查 阅 现 场 临 时 用 电 安 全 手 册 9-8-1 ， 需 用 系 数 K值 表 ，电 动 机 30 台 ， K动 =0.5 ， COSΦ=0.75， K焊 =0.6 ， 再 加 10%的 照 明 用 电 。P 动 =80+40+24+17.6+7.7+5=174.3KWPis=1.1[(0.5×174.3÷0.75)+ （ 0.6×20)〕 =141.02KVA 2、 输 电 线 路 电 流 计 算 选 取 相 线 截 面 ： Iis=Pis 3 ×UN （ 380V ） =(141.02×103) ÷( 3 ×380)=214.3A查 阅 施 工 现 场 临 时 用 电 安 全 手 册 9-8-2, 铜 芯 塑 料 导线 明 敷 允 许 截 流 量 为 50mm2 ， 25°C， 215A ， 符 合 要 求 。3 、 输 电 线 电 压 损 失 选 取 相 线 截 面 ： （L=100 米 ， 铜C=83 ， △ U=5 ）S=Pis.L/C.△U=(141.02×100)÷(83×5)=33.98 mm24 、 根 据 机 械 强 度 选 取 相 线 ， 查 阅 得 架 空 铜 芯 线大 于 或 等 于 10 mm2 。根据以上选取结果，相线的截面面积采纳BV50mm2 ， 符 合 要 求 ， 1# 架 空 线 路 取 BV （ 3×50+2×25 ） 铜芯 塑 料 绝 缘 导 线 。二 、 线 路 1 （ 1 ）（ 1 ） 施 工 用 电 负 荷 计 算吊 塔 1 台 40KW 井 字 架 2 台 20KW 砂 浆 机 4 台 12KW1下载后可任意编辑 木 工 园 机 4 台 ...
