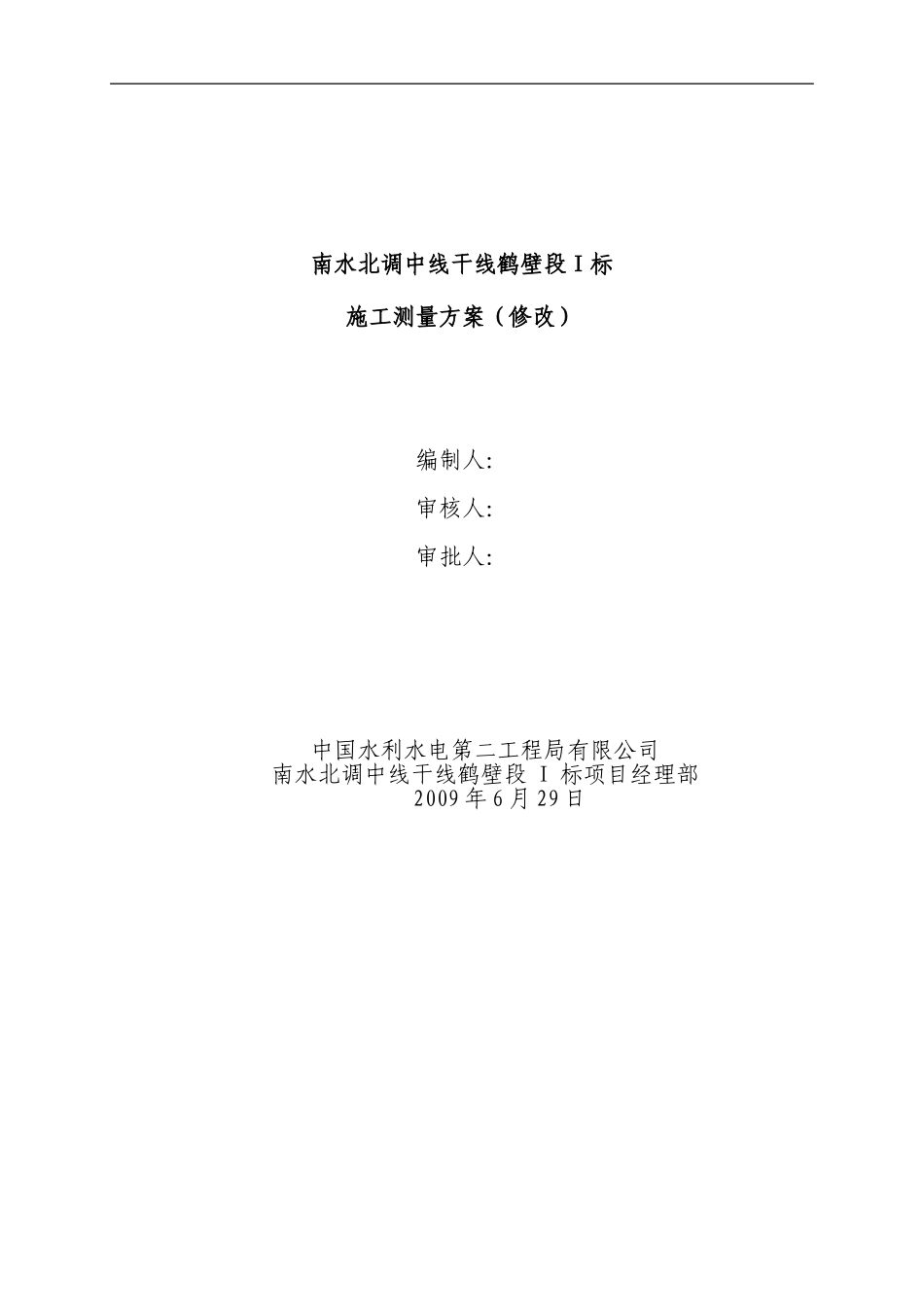

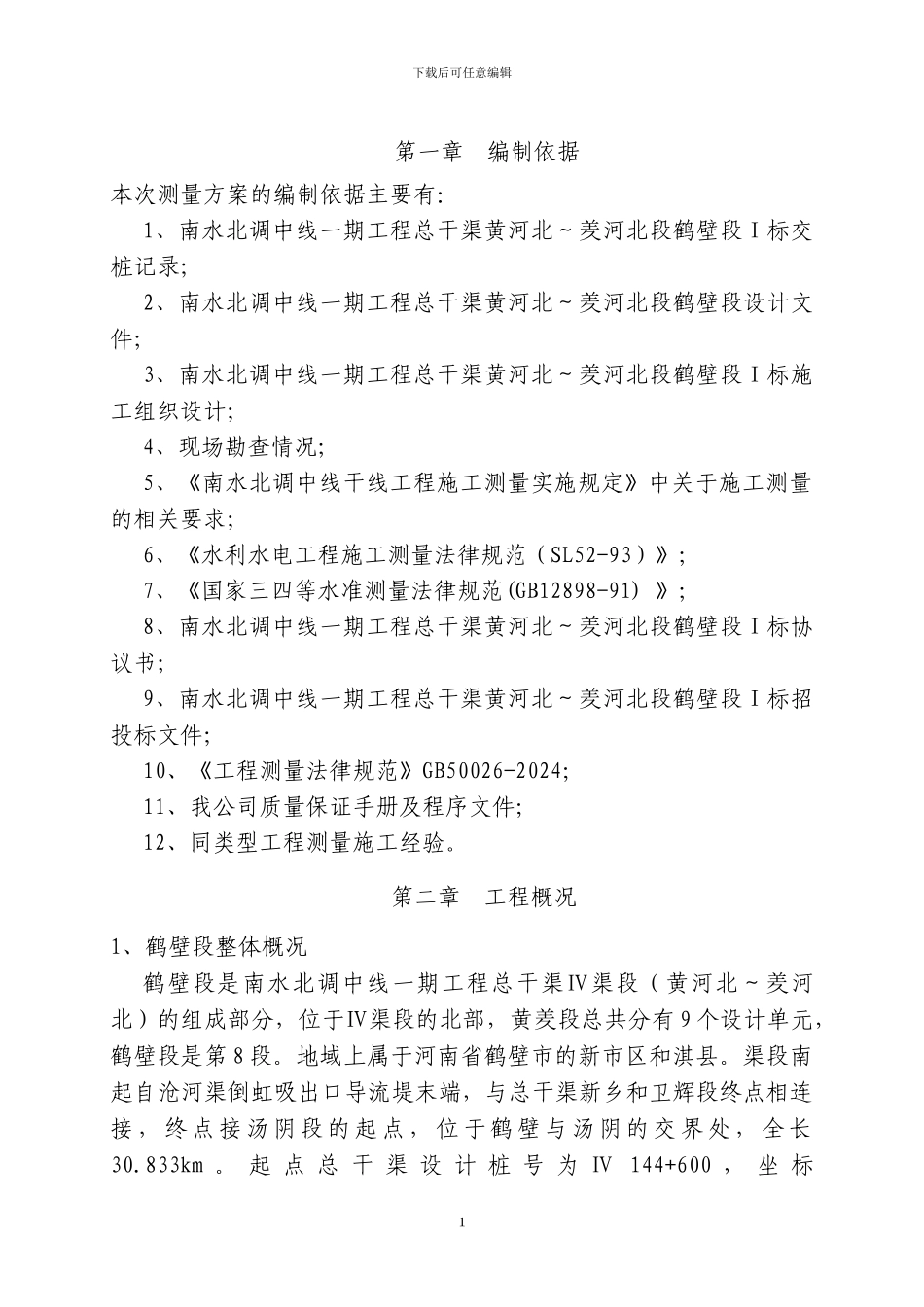

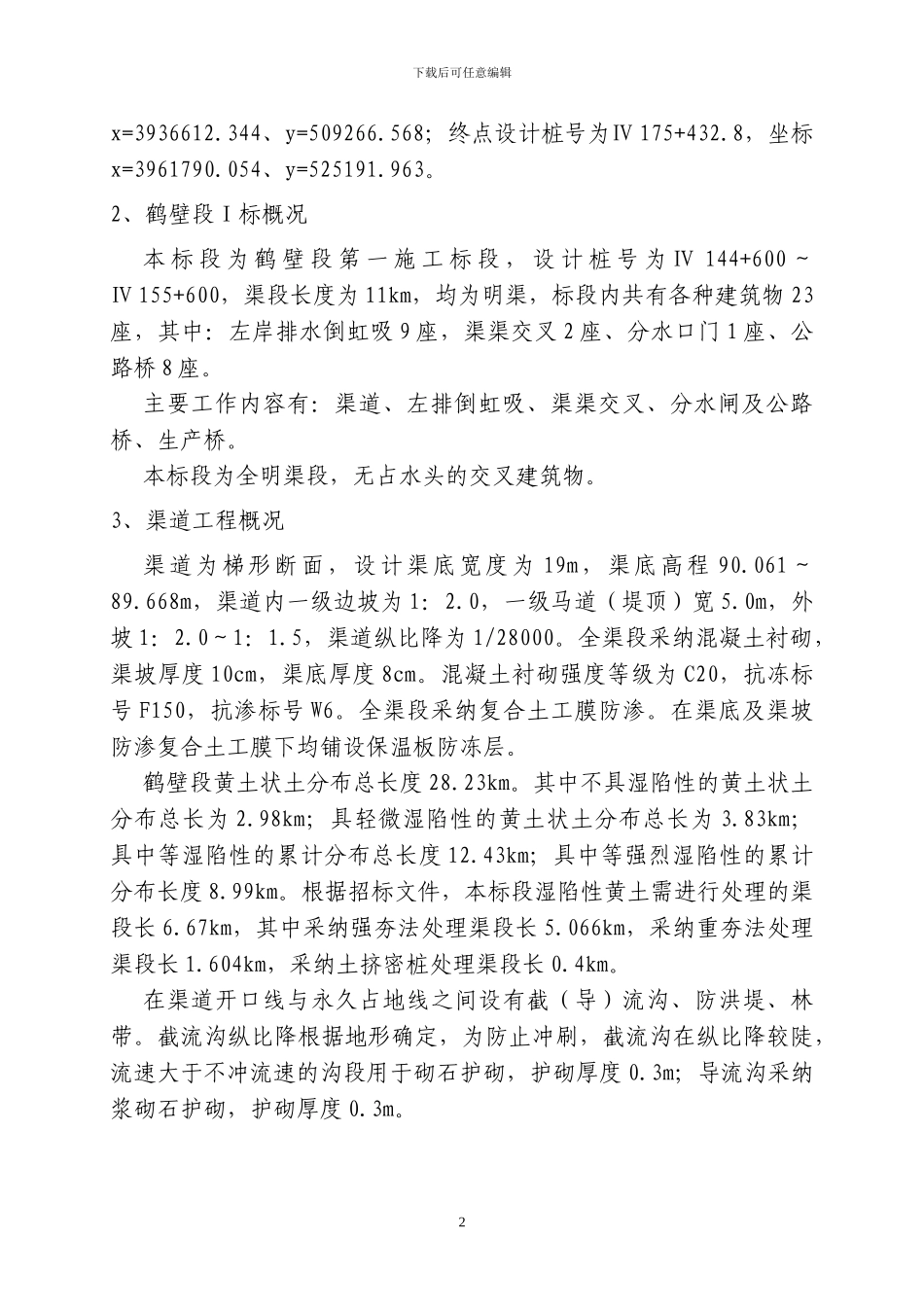

南水北调中线干线鹤壁段Ⅰ标施工测量方案(修改)编制人:审核人:审批人:中国水利水电第二工程局有限公司南水北调中线干线鹤壁段 Ι 标项目经理部2009 年 6 月 29 日下载后可任意编辑第一章 编制依据本次测量方案的编制依据主要有:1、南水北调中线一期工程总干渠黄河北~羑河北段鹤壁段Ⅰ标交桩记录;2、南水北调中线一期工程总干渠黄河北~羑河北段鹤壁段设计文件;3、南水北调中线一期工程总干渠黄河北~羑河北段鹤壁段Ⅰ标施工组织设计;4、现场勘查情况;5、《南水北调中线干线工程施工测量实施规定》中关于施工测量的相关要求;6、《水利水电工程施工测量法律规范(SL52-93)》;7、《国家三四等水准测量法律规范(GB12898-91) 》;8、南水北调中线一期工程总干渠黄河北~羑河北段鹤壁段Ⅰ标协议书;9、南水北调中线一期工程总干渠黄河北~羑河北段鹤壁段Ⅰ标招投标文件;10、《工程测量法律规范》GB50026-2024;11、我公司质量保证手册及程序文件;12、同类型工程测量施工经验。第二章 工程概况1、鹤壁段整体概况鹤壁段是南水北调中线一期工程总干渠Ⅳ渠段(黄河北~羑河北)的组成部分,位于Ⅳ渠段的北部,黄羑段总共分有 9 个设计单元,鹤壁段是第 8 段。地域上属于河南省鹤壁市的新市区和淇县。渠段南起自沧河渠倒虹吸出口导流堤末端,与总干渠新乡和卫辉段终点相连接 , 终 点 接 汤 阴 段 的 起 点 , 位 于 鹤 壁 与 汤 阴 的 交 界 处 , 全 长30.833km 。 起 点 总 干 渠 设 计 桩 号 为 Ⅳ 144+600 , 坐 标1下载后可任意编辑x=3936612.344、y=509266.568;终点设计桩号为Ⅳ 175+432.8,坐标x=3961790.054、y=525191.963。2、鹤壁段Ⅰ标概况本 标 段 为 鹤 壁 段 第 一 施 工 标 段 , 设 计 桩 号 为 Ⅳ 144+600 ~Ⅳ 155+600,渠段长度为 11km,均为明渠,标段内共有各种建筑物 23座,其中:左岸排水倒虹吸 9 座,渠渠交叉 2 座、分水口门 1 座、公路桥 8 座。主要工作内容有:渠道、左排倒虹吸、渠渠交叉、分水闸及公路桥、生产桥。本标段为全明渠段,无占水头的交叉建筑物。3、渠道工程概况渠道为梯形断面,设计渠底宽度为 19m,渠底高程 90.061~89.668m,渠道内一级边坡为 1:2.0,一级马道(堤顶)宽 5.0m,外坡 1:2.0~1:1.5,渠道纵比降为 1/28000。全渠段采纳混凝土衬砌,渠坡厚度 10cm,渠底厚度 8cm。混凝土衬砌...
