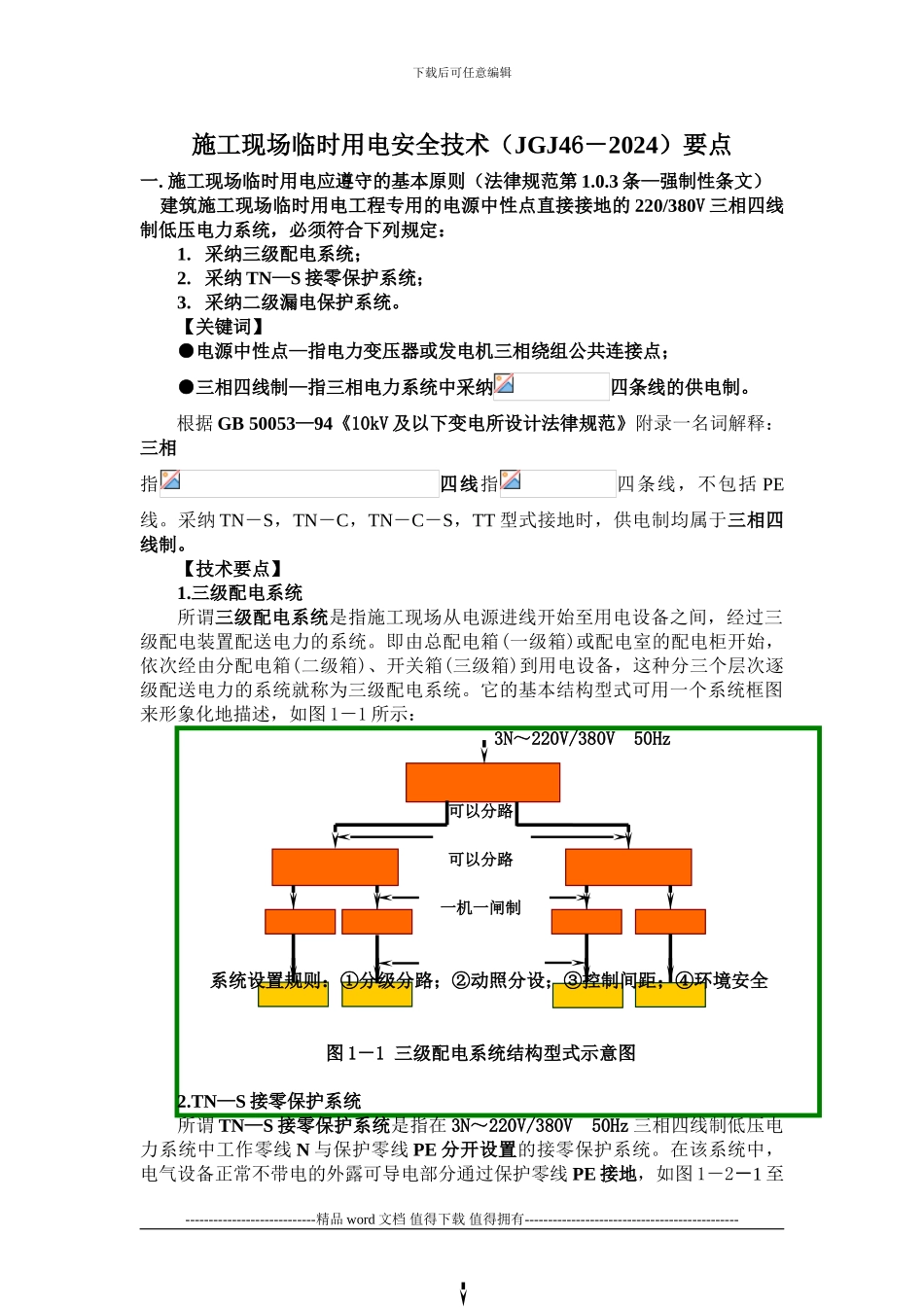

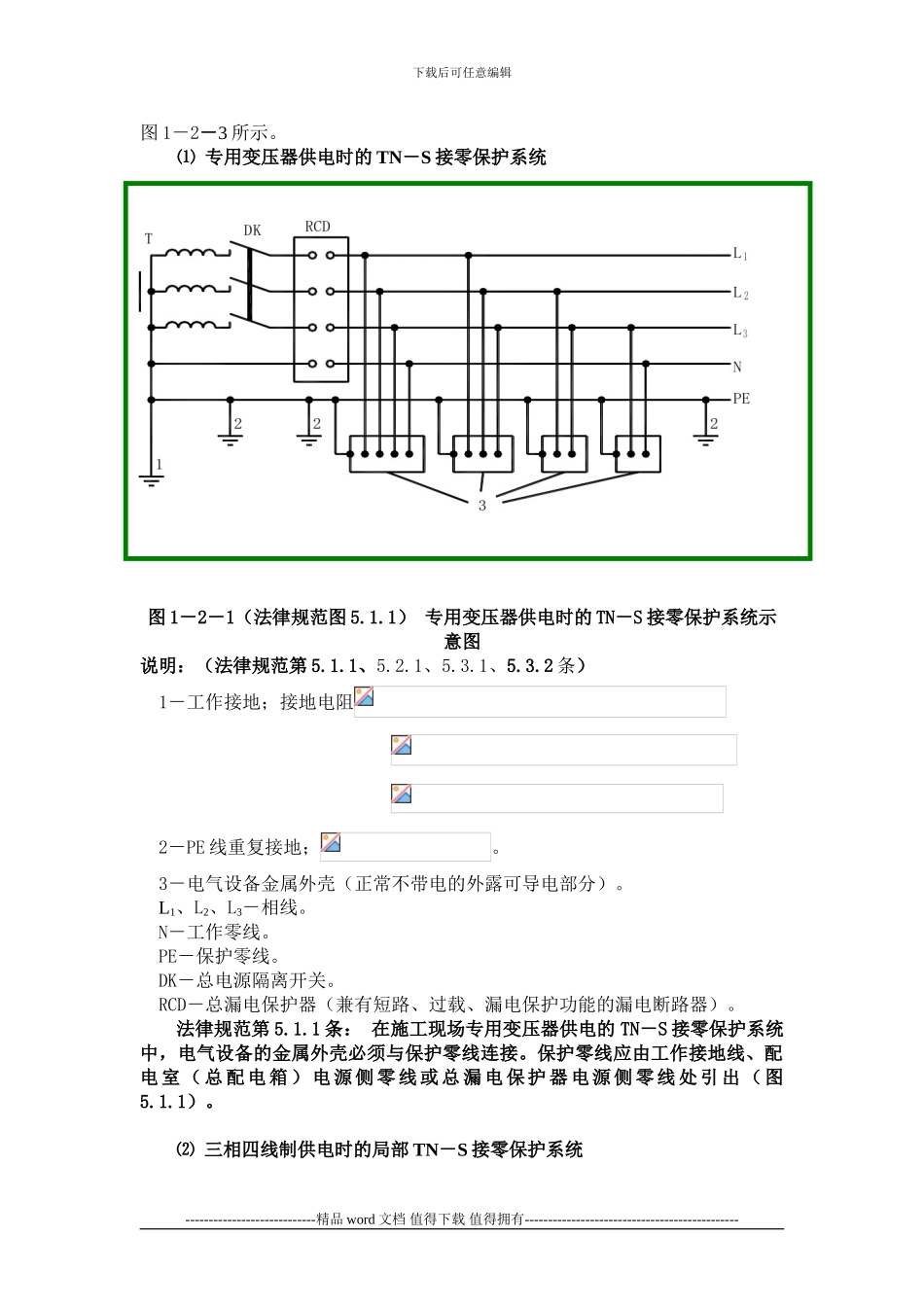

下载后可任意编辑施工现场临时用电安全技术（JGJ46－2024）要点一. 施工现场临时用电应遵守的基本原则（法律规范第 1.0.3 条—强制性条文） 建筑施工现场临时用电工程专用的电源中性点直接接地的 220/380V 三相四线制低压电力系统，必须符合下列规定：1. 采纳三级配电系统；2. 采纳 TN—S 接零保护系统；3. 采纳二级漏电保护系统。【关键词】●电源中性点—指电力变压器或发电机三相绕组公共连接点；●三相四线制—指三相电力系统中采纳四条线的供电制。根据 GB 50053—94《10kV 及以下变电所设计法律规范》附录一名词解释：三相指四线指四条线，不包括 PE线。采纳 TN―S，TN―C，TN―C―S，TT 型式接地时，供电制均属于三相四线制。【技术要点】1.三级配电系统所谓三级配电系统是指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力的系统。即由总配电箱(一级箱)或配电室的配电柜开始，依次经由分配电箱(二级箱)、开关箱(三级箱)到用电设备，这种分三个层次逐级配送电力的系统就称为三级配电系统。它的基本结构型式可用一个系统框图来形象化地描述，如图 1－1 所示： 3N～220V/380V 50Hz可以分路可以分路一机一闸制 系统设置规则：①分级分路；②动照分设；③控制间距；④环境安全图 1－1 三级配电系统结构型式示意图2.TN—S 接零保护系统所谓 TN—S 接零保护系统是指在 3N～220V/380V 50Hz 三相四线制低压电力系统中工作零线 N 与保护零线 PE 分开设置的接零保护系统。在该系统中，电气设备正常不带电的外露可导电部分通过保护零线 PE 接地，如图 1－2－1 至----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 1－2－3 所示。⑴ 专用变压器供电时的 TN－S 接零保护系统图 1－2－1（法律规范图 5.1.1） 专用变压器供电时的 TN－S 接零保护系统示意图说明：（法律规范第 5.1.1、5.2.1、5.3.1、5.3.2 条）1－工作接地；接地电阻 2－PE 线重复接地；。3－电气设备金属外壳（正常不带电的外露可导电部分）。L1、L2、L3－相线。N－工作零线。PE－保护零线。DK－总电源隔离开关。RCD－总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）。法律规范第 5.1.1 条： 在施工现场专用变压器供电的 TN－S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、...
