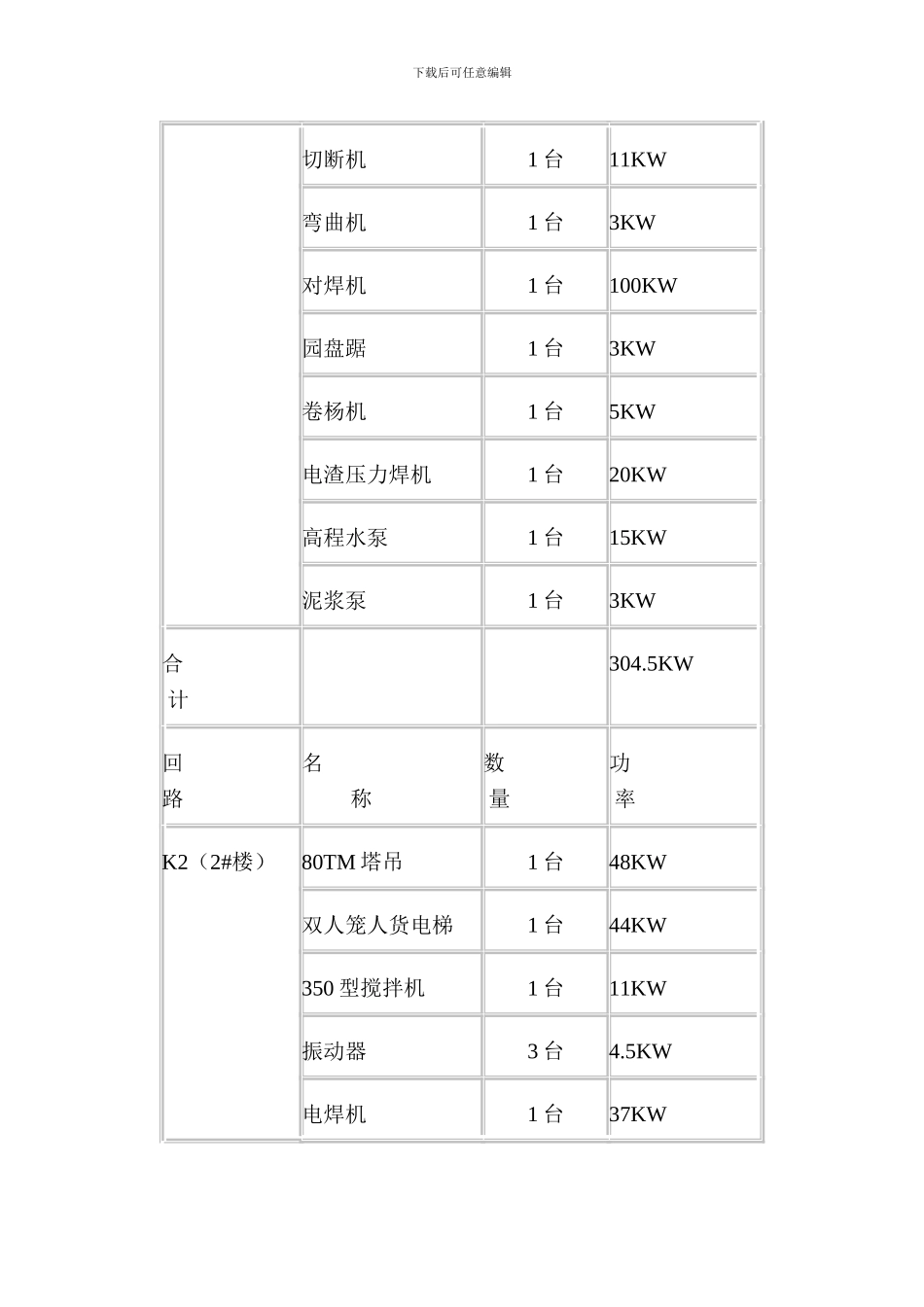

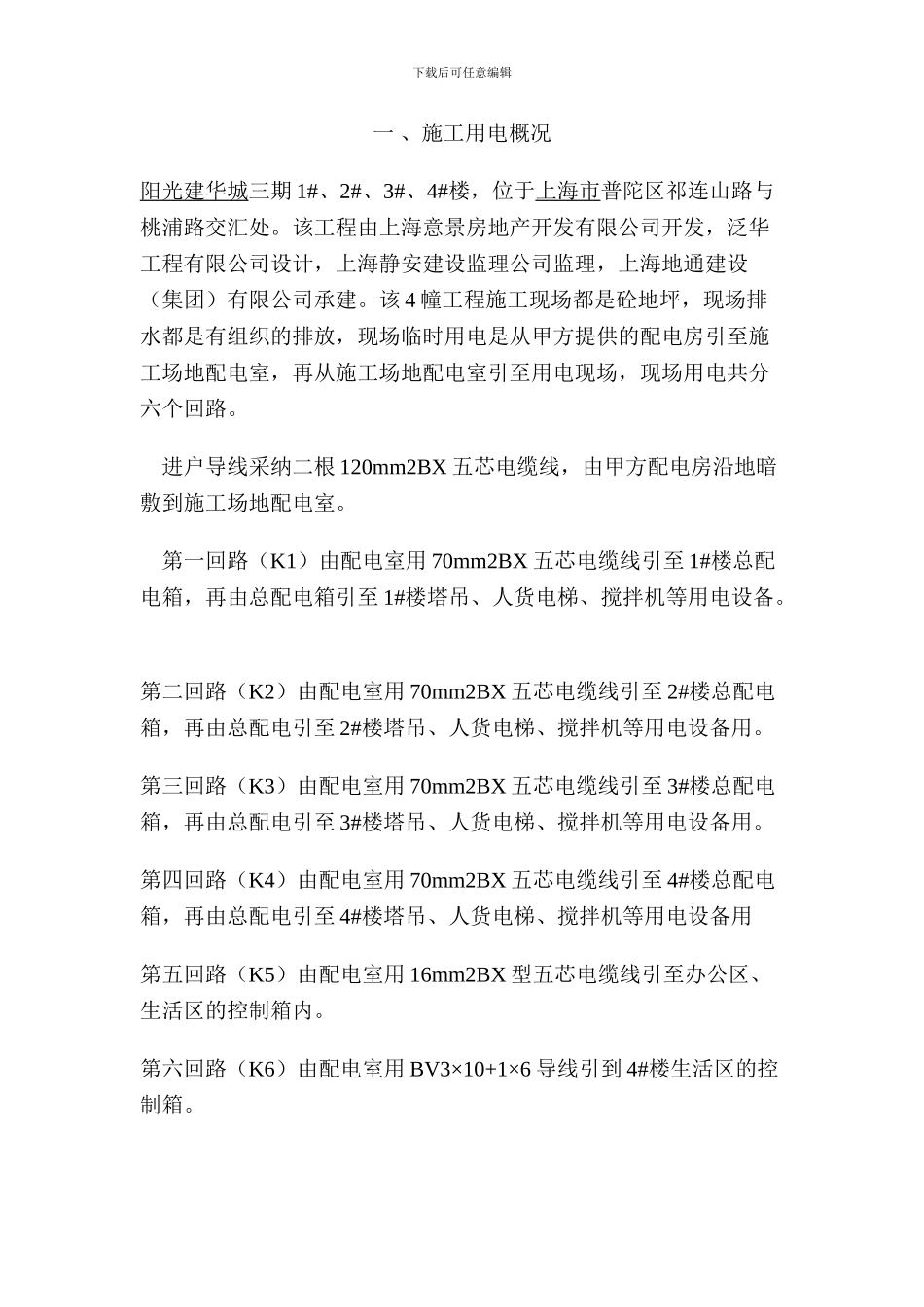

下载后可任意编辑一 、施工用电概况 阳光建华城三期 1#、2#、3#、4#楼，位于上海市普陀区祁连山路与桃浦路交汇处。该工程由上海意景房地产开发有限公司开发，泛华工程有限公司设计，上海静安建设监理公司监理，上海地通建设（集团）有限公司承建。该 4 幢工程施工现场都是砼地坪，现场排水都是有组织的排放，现场临时用电是从甲方提供的配电房引至施工场地配电室，再从施工场地配电室引至用电现场，现场用电共分六个回路。 进户导线采纳二根 120mm2BX 五芯电缆线，由甲方配电房沿地暗敷到施工场地配电室。 第一回路（K1）由配电室用 70mm2BX 五芯电缆线引至 1#楼总配电箱，再由总配电箱引至 1#楼塔吊、人货电梯、搅拌机等用电设备。 第二回路（K2）由配电室用 70mm2BX 五芯电缆线引至 2#楼总配电箱，再由总配电引至 2#楼塔吊、人货电梯、搅拌机等用电设备用。 第三回路（K3）由配电室用 70mm2BX 五芯电缆线引至 3#楼总配电箱，再由总配电引至 3#楼塔吊、人货电梯、搅拌机等用电设备用。 第四回路（K4）由配电室用 70mm2BX 五芯电缆线引至 4#楼总配电箱，再由总配电引至 4#楼塔吊、人货电梯、搅拌机等用电设备用 第五回路（K5）由配电室用 16mm2BX 型五芯电缆线引至办公区、生活区的控制箱内。 第六回路（K6）由配电室用 BV3×10+1×6 导线引到 4#楼生活区的控制箱。 下载后可任意编辑电缆沿围墙段为围墙顶架空敷设，且顺直。进出电箱必须做到下进下出，各用电设备必须装设与设备功率相匹配的开关，其高度与装设点应便于操作，单机单闸，不允许一闸多机使用，配电箱及闸刀开关在室外装配或安装在潮湿场所时，应有防雨、降潮措施，严防漏电、短路等触电事故的发生。 二、进行负荷计算，确定导线截面 1、用电线路的设计及主要用电设备 根据建设单位提供的电力电网，拟采纳一路进线引入到施工场地总 配电间，然后采纳六路供电线路分别输送到1#、2#、3#、4#楼及办公室生活区用电的动力总配电箱，修理间、木工棚、钢筋加工棚，增压泵房和临设照明用电均由配电间的供电线路直接引至各用电场所的配电箱，所有供电线路除在施工场地围墙处明敷外，其它部位采纳钢管埋地。 回 路 名 称 数 量 功 率 K1（1#楼） 80TM 塔吊 1 台 48KW 双人笼人货电梯 1 台 44KW 350 型搅拌机 1 台 11KW 振动器 3 台 4.5KW 电焊机 1 台 37KW 下载后可任意编辑切断机 1 台 11KW 弯曲机 1 台 3KW ...
