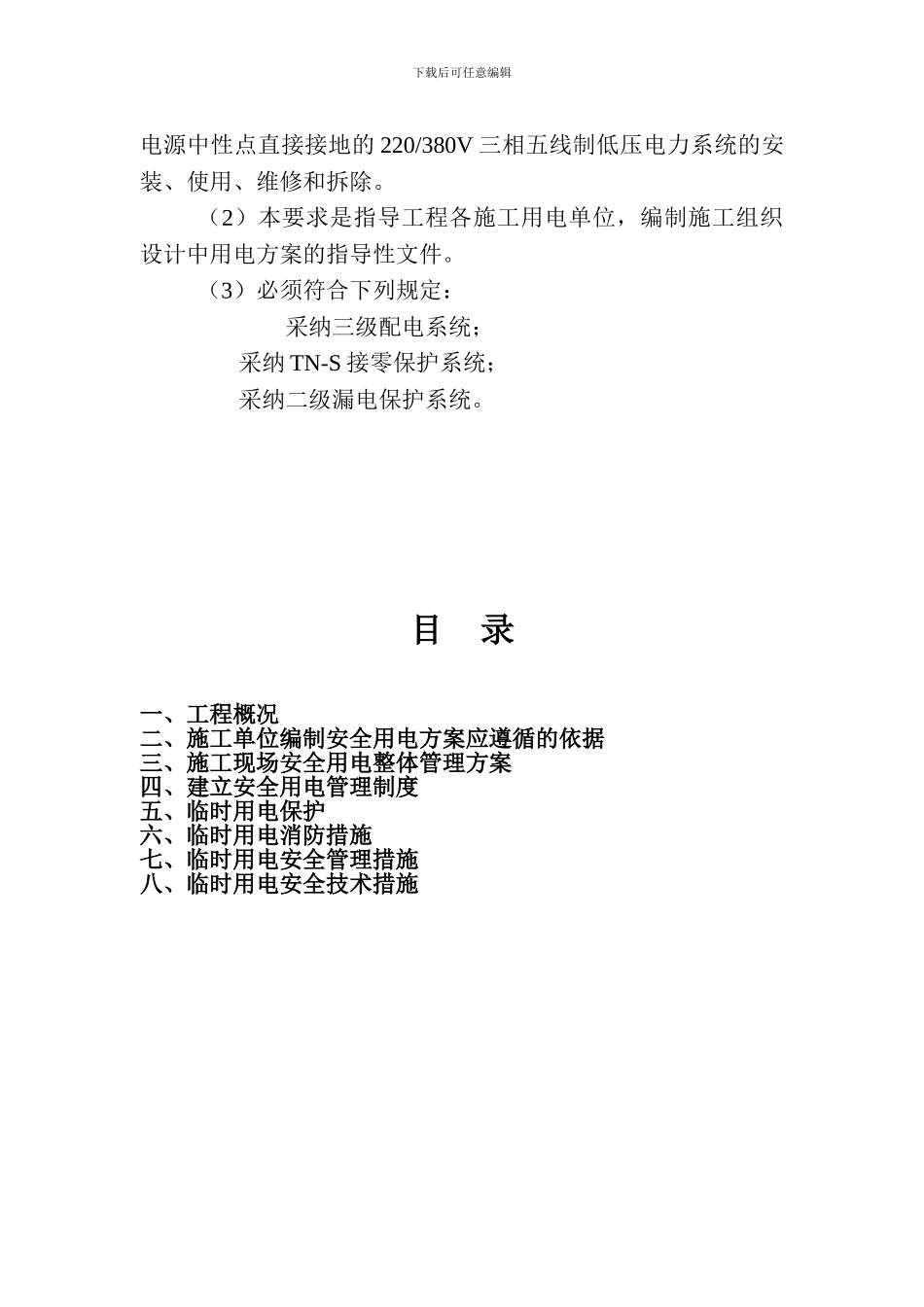

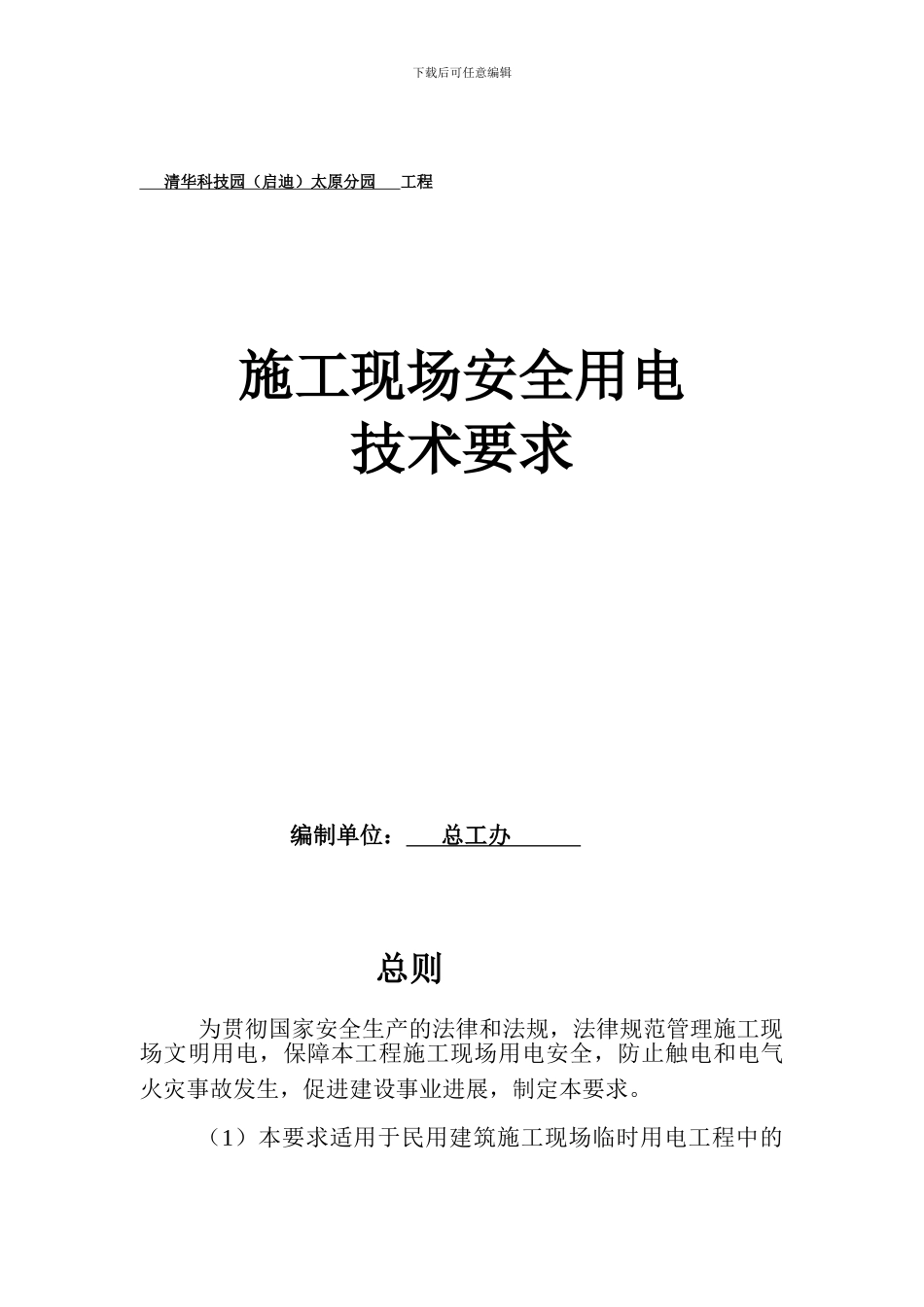

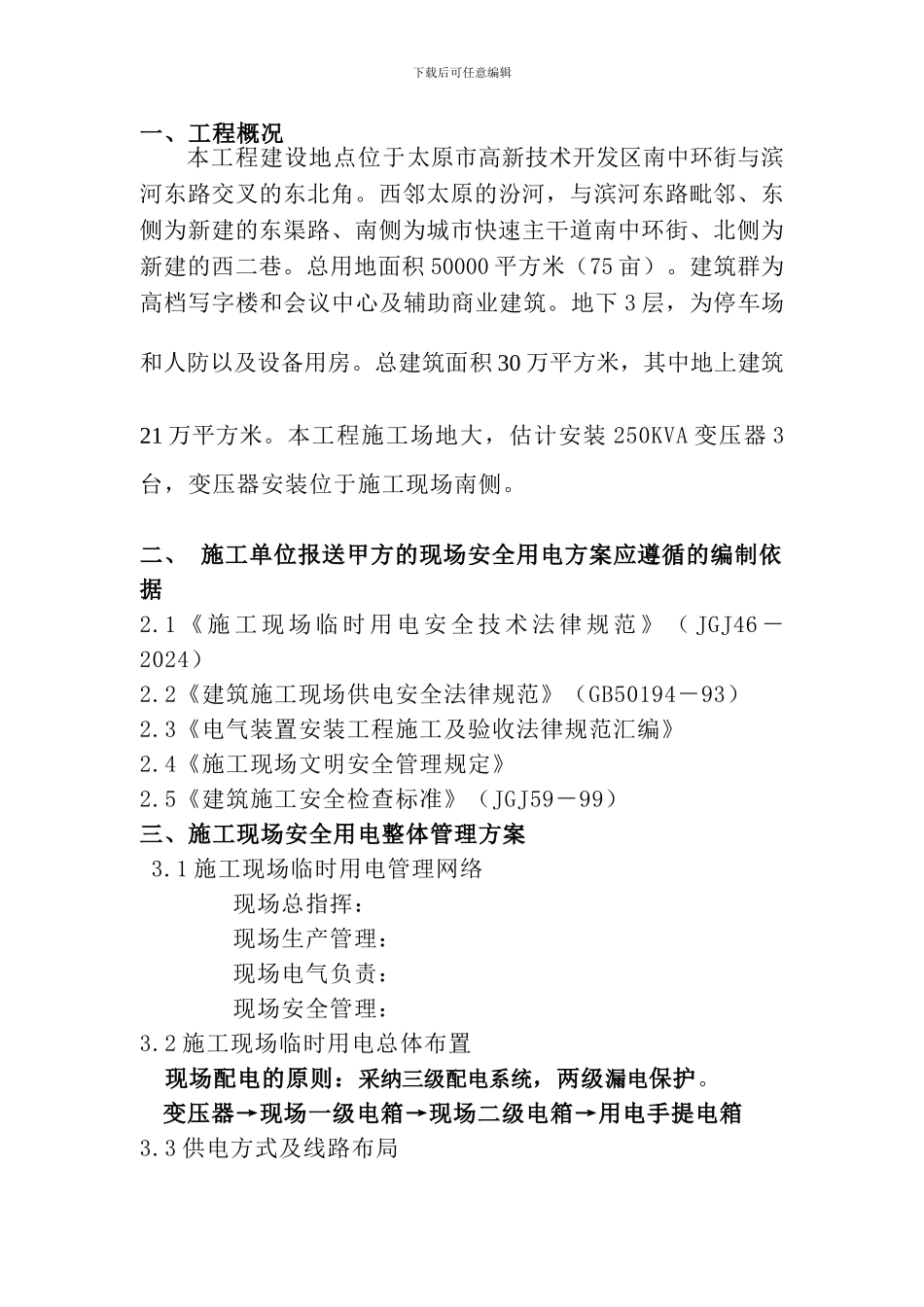

下载后可任意编辑 清华科技园（启迪）太原分园 工程施工现场安全用电技术要求编制单位： 总工办 总则为贯彻国家安全生产的法律和法规，法律规范管理施工现场文明用电，保障本工程施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业进展，制定本要求。 （1）本要求适用于民用建筑施工现场临时用电工程中的下载后可任意编辑电源中性点直接接地的 220/380V 三相五线制低压电力系统的安装、使用、维修和拆除。（2）本要求是指导工程各施工用电单位，编制施工组织设计中用电方案的指导性文件。（3）必须符合下列规定： 采纳三级配电系统； 采纳 TN-S 接零保护系统； 采纳二级漏电保护系统。 目 录一、工程概况二、施工单位编制安全用电方案应遵循的依据三、施工现场安全用电整体管理方案四、建立安全用电管理制度五、临时用电保护六、临时用电消防措施七、临时用电安全管理措施八、临时用电安全技术措施下载后可任意编辑一、工程概况本工程建设地点位于太原市高新技术开发区南中环街与滨河东路交叉的东北角。西邻太原的汾河，与滨河东路毗邻、东侧为新建的东渠路、南侧为城市快速主干道南中环街、北侧为新建的西二巷。总用地面积 50000 平方米（75 亩）。建筑群为高档写字楼和会议中心及辅助商业建筑。地下 3 层，为停车场和人防以及设备用房。总建筑面积 30 万平方米，其中地上建筑21 万平方米。本工程施工场地大，估计安装 250KVA 变压器 3台，变压器安装位于施工现场南侧。二、 施工单位报送甲方的现场安全用电方案应遵循的编制依据2.1 《 施 工 现 场 临 时 用 电 安 全 技 术 法 律 规 范 》 （ JGJ46 －2024）2.2《建筑施工现场供电安全法律规范》（GB50194－93）2.3《电气装置安装工程施工及验收法律规范汇编》2.4《施工现场文明安全管理规定》2.5《建筑施工安全检查标准》（JGJ59－99）三、施工现场安全用电整体管理方案3.1 施工现场临时用电管理网络现场总指挥： 现场生产管理： 现场电气负责： 现场安全管理： 3.2 施工现场临时用电总体布置 现场配电的原则：采纳三级配电系统，两级漏电保护。变压器→现场一级电箱→现场二级电箱→用电手提电箱3.3 供电方式及线路布局下载后可任意编辑 现场临时供电系统采纳 TN-S 接零保护系统方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深化现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明，...
