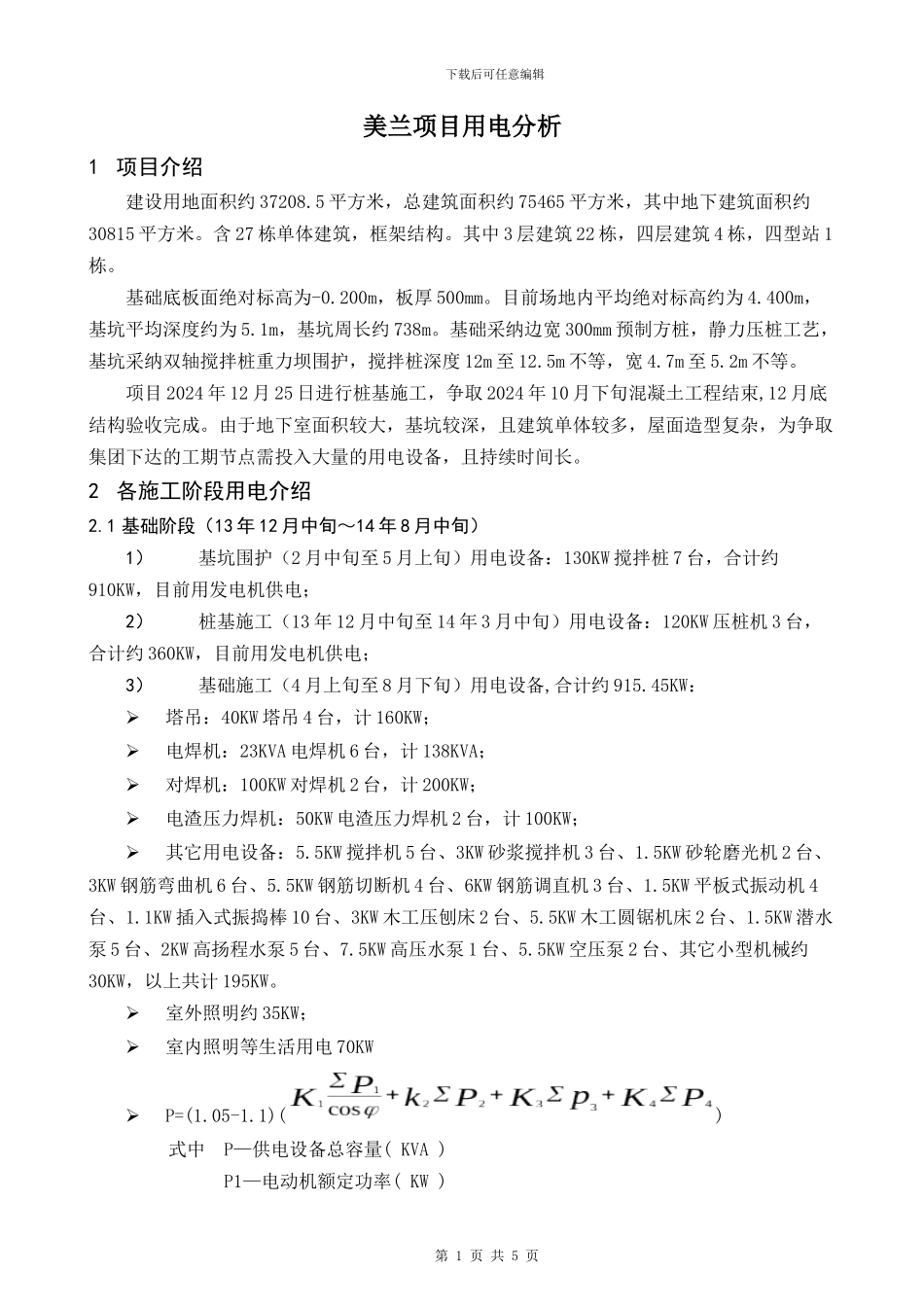

下载后可任意编辑美兰项目用电分析1 项目介绍建设用地面积约 37208.5 平方米，总建筑面积约 75465 平方米，其中地下建筑面积约30815 平方米。含 27 栋单体建筑，框架结构。其中 3 层建筑 22 栋，四层建筑 4 栋，四型站 1栋。基础底板面绝对标高为-0.200m，板厚 500mm。目前场地内平均绝对标高约为 4.400m，基坑平均深度约为 5.1m，基坑周长约 738m。基础采纳边宽 300mm 预制方桩，静力压桩工艺，基坑采纳双轴搅拌桩重力坝围护，搅拌桩深度 12m 至 12.5m 不等，宽 4.7m 至 5.2m 不等。项目 2024 年 12 月 25 日进行桩基施工，争取 2024 年 10 月下旬混凝土工程结束,12 月底结构验收完成。由于地下室面积较大，基坑较深，且建筑单体较多，屋面造型复杂，为争取集团下达的工期节点需投入大量的用电设备，且持续时间长。2 各施工阶段用电介绍2.1 基础阶段（13 年 12 月中旬～14 年 8 月中旬）1）基坑围护（2 月中旬至 5 月上旬）用电设备：130KW 搅拌桩 7 台，合计约910KW，目前用发电机供电；2）桩基施工（13 年 12 月中旬至 14 年 3 月中旬）用电设备：120KW 压桩机 3 台，合计约 360KW，目前用发电机供电；3）基础施工（4 月上旬至 8 月下旬）用电设备,合计约 915.45KW：塔吊：40KW 塔吊 4 台，计 160KW；电焊机：23KVA 电焊机 6 台，计 138KVA；对焊机：100KW 对焊机 2 台，计 200KW；电渣压力焊机：50KW 电渣压力焊机 2 台，计 100KW；其它用电设备：5.5KW 搅拌机 5 台、3KW 砂浆搅拌机 3 台、1.5KW 砂轮磨光机 2 台、3KW 钢筋弯曲机 6 台、5.5KW 钢筋切断机 4 台、6KW 钢筋调直机 3 台、1.5KW 平板式振动机 4台、1.1KW 插入式振捣棒 10 台、3KW 木工压刨床 2 台、5.5KW 木工圆锯机床 2 台、1.5KW 潜水泵 5 台、2KW 高扬程水泵 5 台、7.5KW 高压水泵 1 台、5.5KW 空压泵 2 台、其它小型机械约30KW，以上共计 195KW。室外照明约 35KW；室内照明等生活用电 70KWP=(1.05-1.1)()式中 P—供电设备总容量( KVA ) P1—电动机额定功率( KW )第 1 页 共 5 页下载后可任意编辑 P2—电焊机额定容量( KVA ) P3—室内照明设备容量( KW ) P4—室外照明设备容量( KW )cos—电动机的平均功率因素，一般为 0.65～0.75，施工现场最高可取 0.75～0.78。P=1.1*(0.6*760/0.7+0.6*138+0.8*35...
