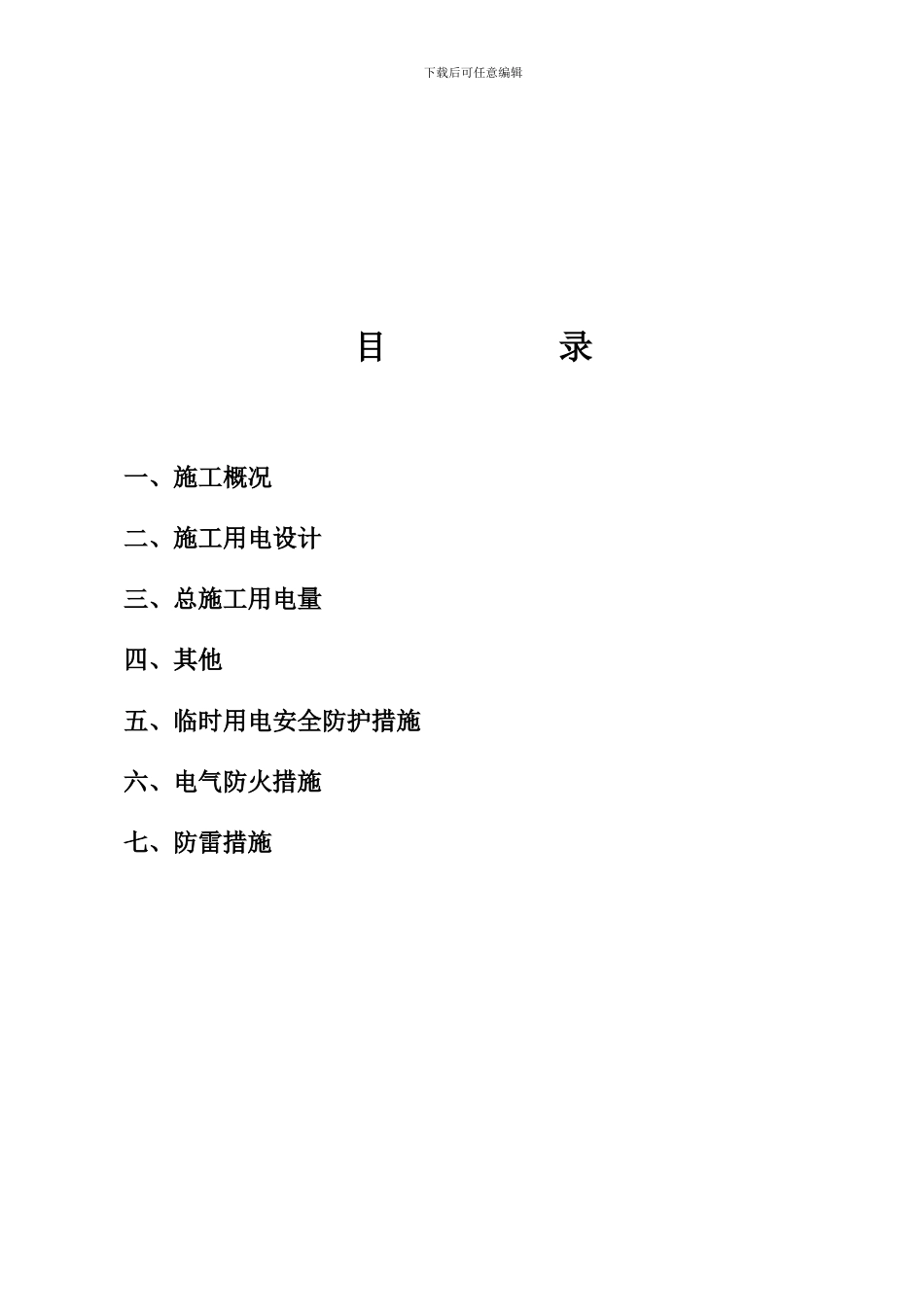

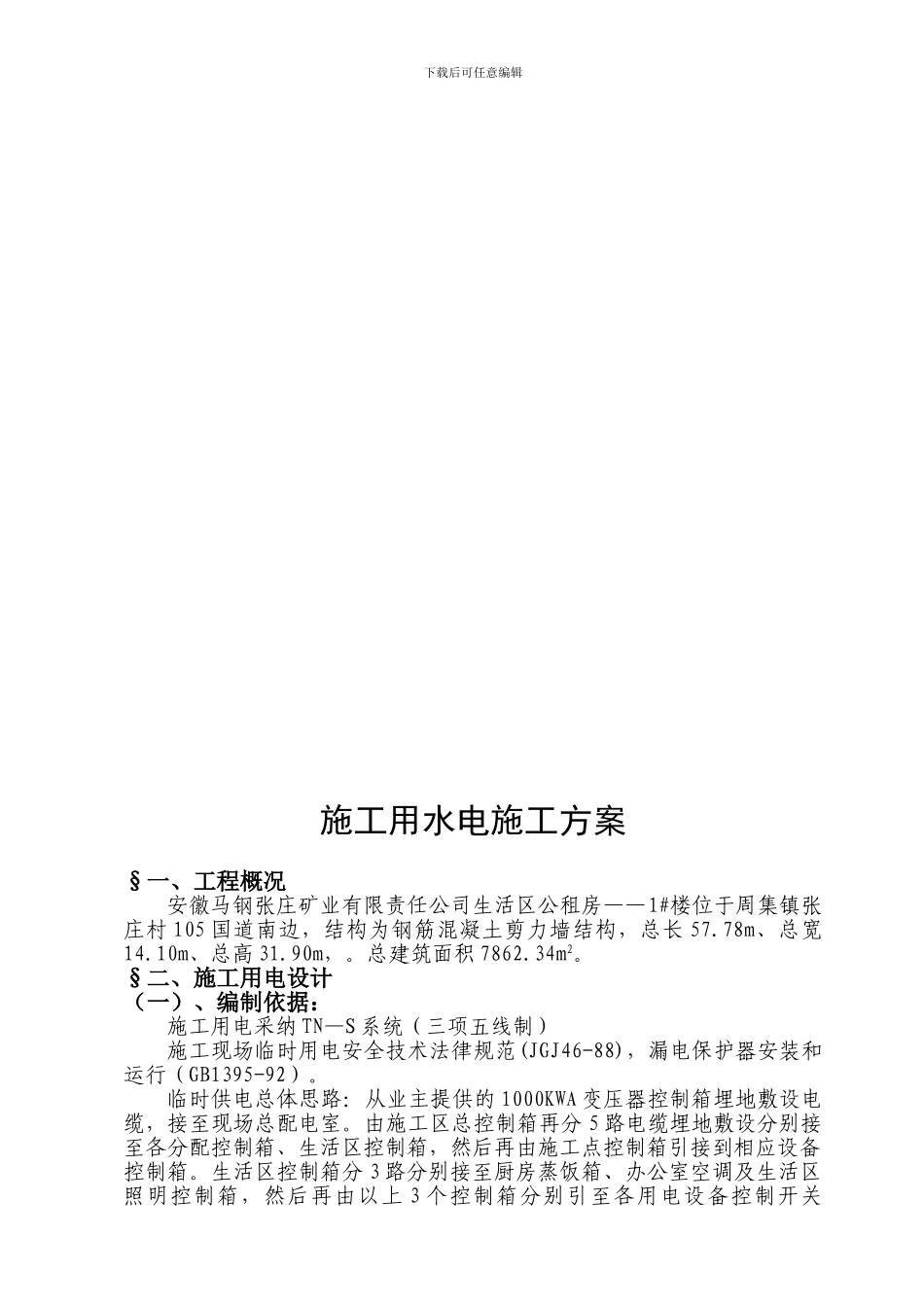

下载后可任意编辑安徽马钢张庄矿业有限责任公司生活区公租房1#楼工程临时用电专项施工方案编 制 人： 审 核 人： 编制日期： 安徽天开路桥有限责任公司 下载后可任意编辑目 录一、施工概况二、施工用电设计三、总施工用电量四、其他五、临时用电安全防护措施六、电气防火措施七、防雷措施下载后可任意编辑施工用水电施工方案§一、工程概况安徽马钢张庄矿业有限责任公司生活区公租房——1#楼位于周集镇张庄村 105 国道南边，结构为钢筋混凝土剪力墙结构，总长 57.78m、总宽14.10m、总高 31.90m，。总建筑面积 7862.34m2。§二、施工用电设计（一）、编制依据：施工用电采纳 TN—S 系统（三项五线制）施工现场临时用电安全技术法律规范(JGJ46-88)，漏电保护器安装和运行（GB1395-92）。临时供电总体思路：从业主提供的 1000KWA 变压器控制箱埋地敷设电缆，接至现场总配电室。由施工区总控制箱再分 5 路电缆埋地敷设分别接至各分配控制箱、生活区控制箱，然后再由施工点控制箱引接到相应设备控制箱。生活区控制箱分 3 路分别接至厨房蒸饭箱、办公室空调及生活区照明控制箱，然后再由以上 3 个控制箱分别引至各用电设备控制开关下载后可任意编辑（箱）。示意图如下：总（分）配电控制箱示意图施工设备一览表名 称数 量用电量（千瓦）QT50 塔吊1 台55×1=55砂浆机 Y10GL2-41 台3.0×1=3.0钢筋切断机 CQ401 台3.0×1=3.0钢盘弯曲机 GW401 台3.0×1=3.0 KWA变压器施工区总控制箱（配电室）生活及办公区分控制箱QTZ63C 控制箱钢筋设备控制箱施工点分控制箱施工点分控制箱木工设备控制箱砼工设备控制箱食堂控制箱空调设备控制箱照明控制箱施工点分控制箱施工点分控制箱下载后可任意编辑钢筋调直机1 台15.0×1=15.0电锤1 台0.5×1=0.5电焊机 BX1-6302 台20×2=40砼搅拌机 JZC350A1 台10.5×1=10.5插入式振动机2 台1.5×2=3木工盘踞 Y90L-21 台2.2×1=2.2手提切割机 4100NH3 台0.45×3=1.35打夯机1 台2.2×1=2.2台钻1 台1.4×1=1.4水泵5 台5×3=15施工高峰期最大用电量计算见下表施工用电量以施工用电高峰期的用电量为依据，计算如下：名 称数量用电量(KW)名称数量用电量(KW)QT50 塔吊1 台55砂浆机1 台3.0钢筋切断机1 台3.0钢筋弯曲机1 台3.0钢筋调直机1 台15电焊机2 台40插入振动机2 台3砼搅拌机1 台10.5下载后可任意编辑手提切割机3 台1.35木工圆盘锯1 台2.2台 钻1 台1.4蛙入打夯机1 台2...
