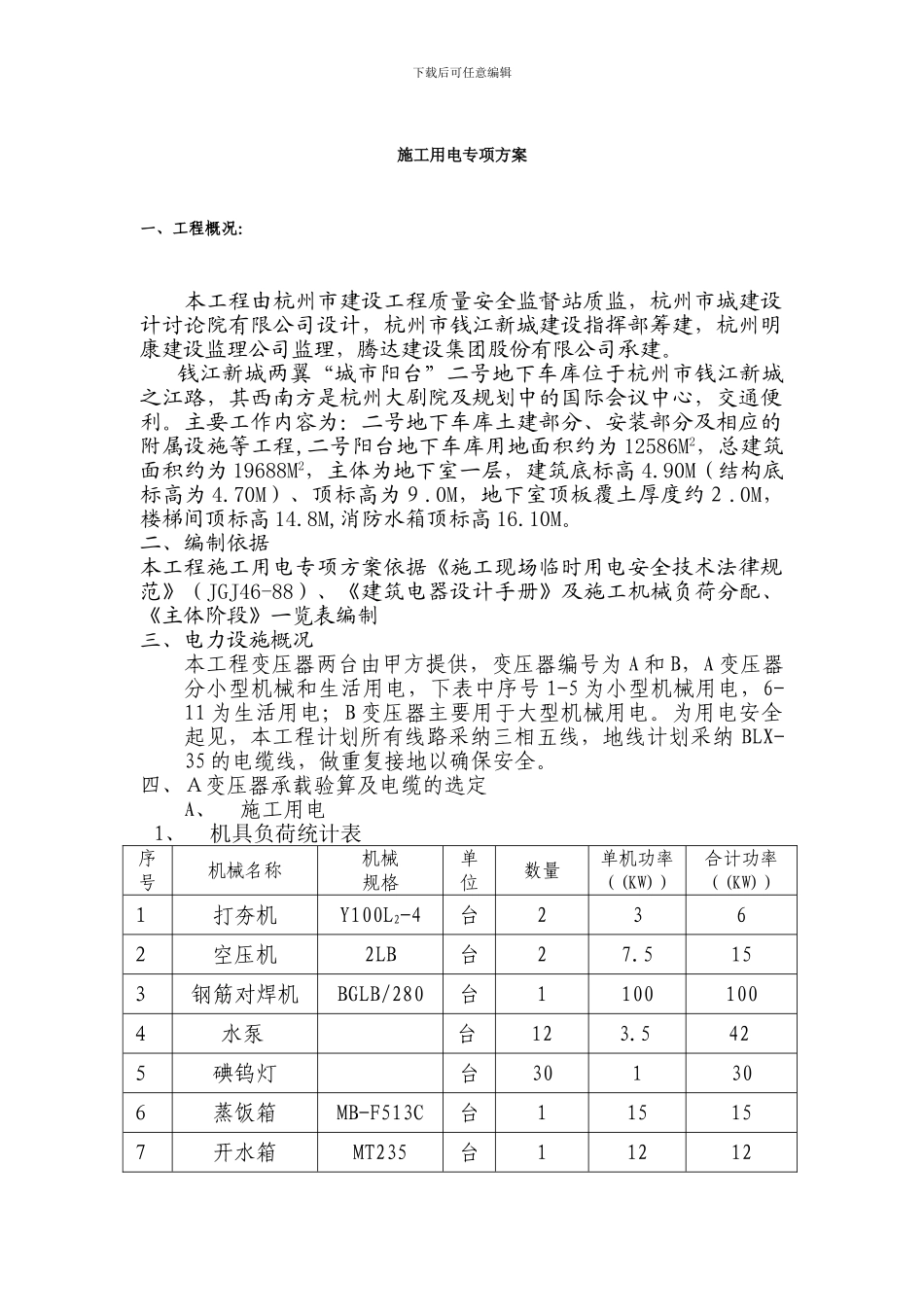

下载后可任意编辑施工用电专项方案一、工程概况：本工程由杭州市建设工程质量安全监督站质监，杭州市城建设计讨论院有限公司设计，杭州市钱江新城建设指挥部筹建，杭州明康建设监理公司监理，腾达建设集团股份有限公司承建。钱江新城两翼“城市阳台”二号地下车库位于杭州市钱江新城之江路，其西南方是杭州大剧院及规划中的国际会议中心，交通便利。主要工作内容为：二号地下车库土建部分、安装部分及相应的附属设施等工程,二号阳台地下车库用地面积约为 12586M2，总建筑面积约为 19688M2，主体为地下室一层，建筑底标高 4.90M（结构底标高为 4.70M）、顶标高为９.0M，地下室顶板覆土厚度约２.0M，楼梯间顶标高 14.8M,消防水箱顶标高 16.10M。二、编制依据本工程施工用电专项方案依据《施工现场临时用电安全技术法律规范》（JGJ46-88）、《建筑电器设计手册》及施工机械负荷分配、《主体阶段》一览表编制三、电力设施概况本工程变压器两台由甲方提供，变压器编号为 A 和 B，A 变压器分小型机械和生活用电，下表中序号 1-5 为小型机械用电，6-11 为生活用电；B 变压器主要用于大型机械用电。为用电安全起见，本工程计划所有线路采纳三相五线，地线计划采纳 BLX-35 的电缆线，做重复接地以确保安全。四、Ａ变压器承载验算及电缆的选定A、施工用电1、机具负荷统计表序号机械名称机械规格单位数量单机功率（(KW)）合计功率（(KW)）１打夯机Y100L2-4台236２空压机2LB台27.515３钢筋对焊机BGLB/280台1100100４水泵台123.542５碘钨灯台30130６蒸饭箱MB-F513C台11515７开水箱MT235台11212下载后可任意编辑８室外照明个300.030.9９办公照明个600.031.8１０宿舍照明个500.031.5１１空调台163.352.8１２合计2772、总功率及总容量的计算（1）对焊机组取 Kx=1.0∑P5=1*100=100(KW)Pjs5=Kx×∑P5=1.0*100=100(KW)（2）水泵、碘钨灯组取 Kx=0.7∑P3=30*1+12*3.5=72(KW)Pjs3=Kx×∑P3=0.7*72=50.4(KW)（3）打夯、空压机组取 Kx=0.5∑P4=2*3+2*7.5=21(KW)Pjs3=Kx×∑P3=0.5*21=10.5(KW)（4）蒸饭箱、开水箱组取 Kx=0.6∑P4=1*15+1*12=27（KW）Pjs4=Kx×∑P4=0.6×27=16.2（KW）（5）照明、空调组取 Kx=0.6∑P4=30*0.03+60*0.03+50*0.03+16*3.3=57（KW）Pjs4=Kx×∑P4=0.6×57=34.2（KW）计算总功率：取 Kx 总=0.9PjsI总=Kx总*∑PjsI=0.9*（100+50.4+10.5+16.2+34.2）=190.2（KW）计算总用电量：取 cosφ 值为 0.78P=1.1*（Pjs 电动/cosφ...
