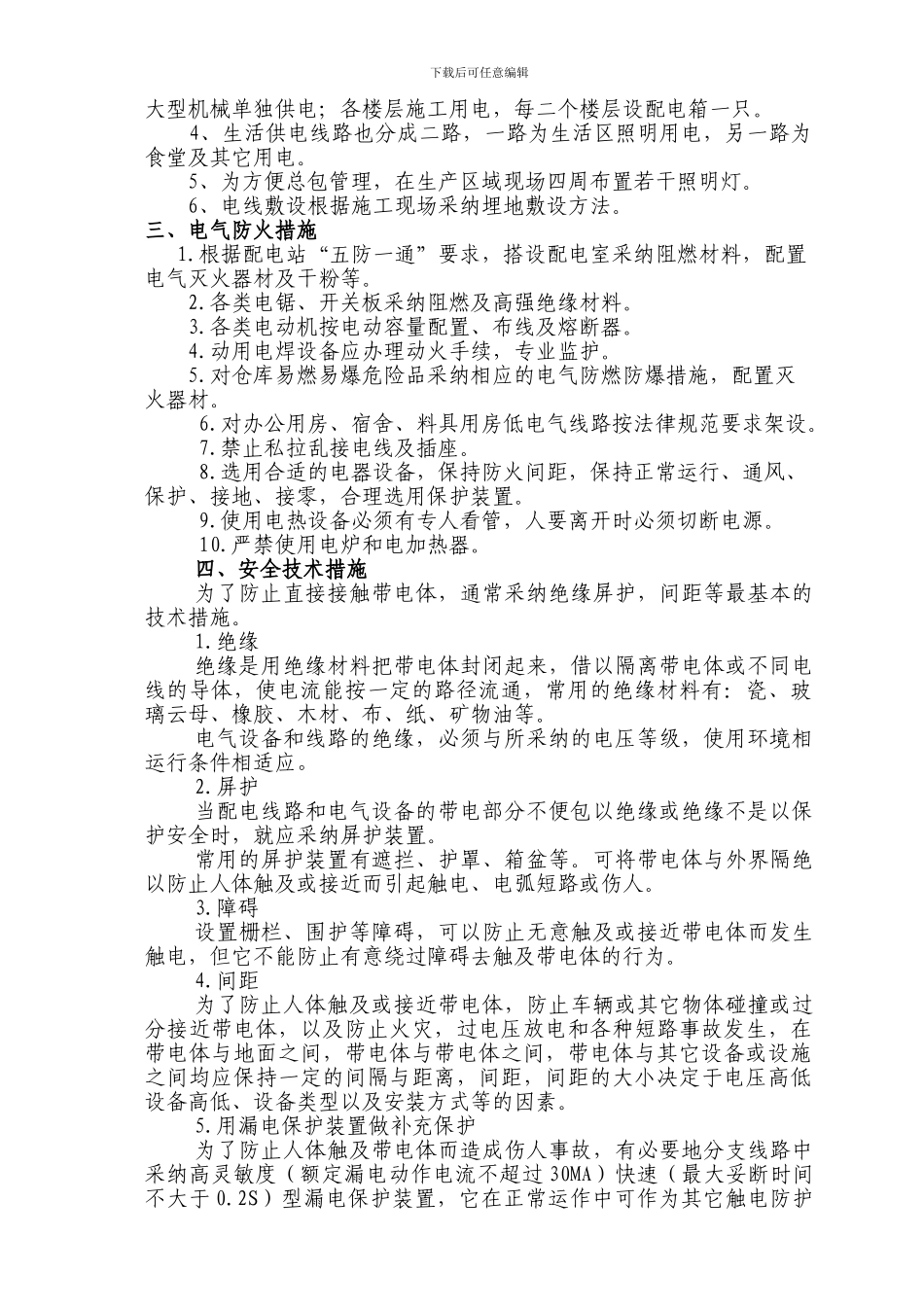

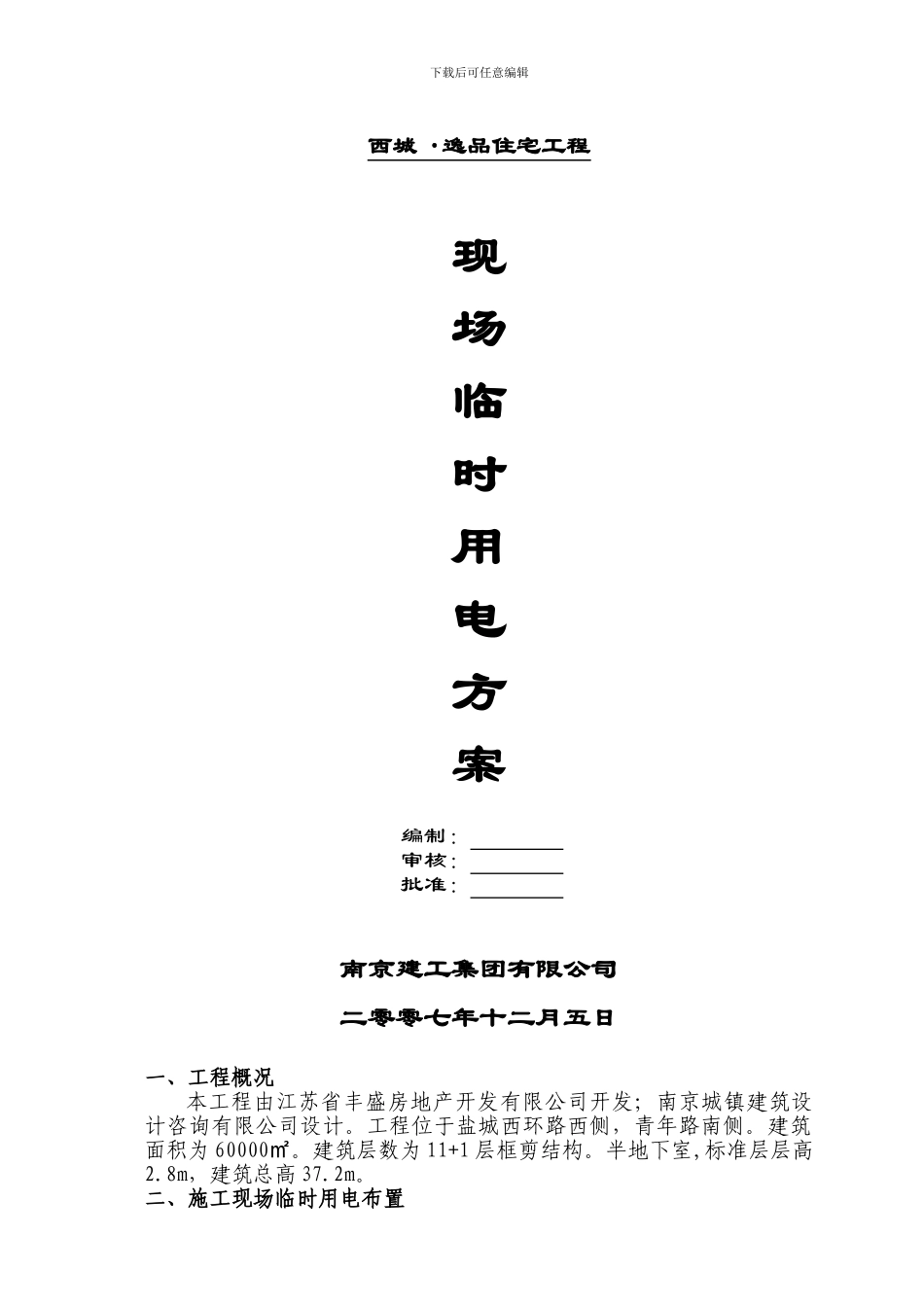

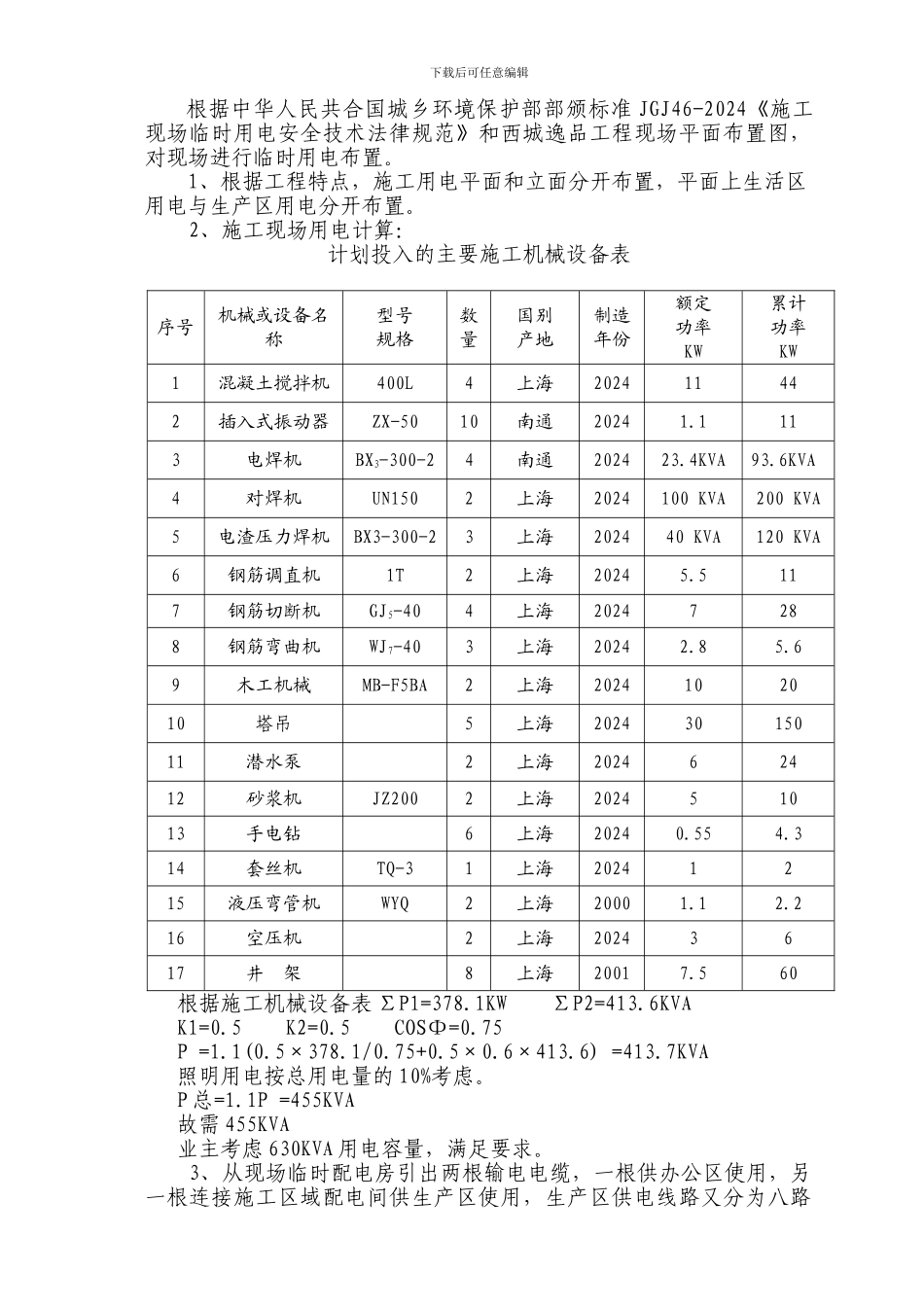

下载后可任意编辑西城﹒逸品住宅工程 现 场 临 时 用 电 方 案 编制： 审核： 批准： 南京建工集团有限公司二零零七年十二月五日一、工程概况本工程由江苏省丰盛房地产开发有限公司开发；南京城镇建筑设计咨询有限公司设计。工程位于盐城西环路西侧，青年路南侧。建筑面积为 60000。建筑层数为㎡11+1 层框剪结构。半地下室,标准层层高2.8m，建筑总高 37.2m。二、施工现场临时用电布置下载后可任意编辑根据中华人民共合国城乡环境保护部部颁标准 JGJ46-2024《施工现场临时用电安全技术法律规范》和西城逸品工程现场平面布置图，对现场进行临时用电布置。 1、根据工程特点，施工用电平面和立面分开布置，平面上生活区用电与生产区用电分开布置。2、施工现场用电计算：计划投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW累计功率KW1混凝土搅拌机400L4上海202411442插入式振动器ZX-5010南通20241.1113电焊机BX3-300-2 4南通202423.4KVA93.6KVA4对焊机UN1502上海2024100 KVA200 KVA5电渣压力焊机BX3-300-23上海202440 KVA120 KVA6钢筋调直机1T2上海20245.5117钢筋切断机GJ5-404上海20247288钢筋弯曲机WJ7-403上海20242.85.69木工机械MB-F5BA2上海2024102010塔吊5上海20243015011潜水泵2上海202462412砂浆机JZ2002上海202451013手电钻6上海20240.554.314套丝机TQ-31上海20241215液压弯管机WYQ2上海20001.12.216空压机2上海20243617井 架8上海20017.560 根据施工机械设备表 ΣP1=378.1KW ΣP2=413.6KVA K1=0.5 K2=0.5 COSΦ=0.75 P =1.1(0.5×378.1/0.75+0.5×0.6×413.6) =413.7KVA 照明用电按总用电量的 10%考虑。 P 总=1.1P =455KVA 故需 455KVA 业主考虑 630KVA 用电容量，满足要求。 3、从现场临时配电房引出两根输电电缆，一根供办公区使用，另一根连接施工区域配电间供生产区使用，生产区供电线路又分为八路下载后可任意编辑大型机械单独供电；各楼层施工用电，每二个楼层设配电箱一只。 4、生活供电线路也分成二路，一路为生活区照明用电，另一路为食堂及其它用电。 5、为方便总包管理，在生产区域现场四周布置若干照明灯。 6、电线敷设根据施工现场采纳埋地敷设方法。三、电气防火措施 1.根据配电站“五防一通”要求，搭设配电室采纳阻燃材料，配置电气灭火器材及干粉等。 2.各类电锯、开关板采纳阻燃及高强绝缘材料。 3.各类电动机按电动容量配置、布线...
