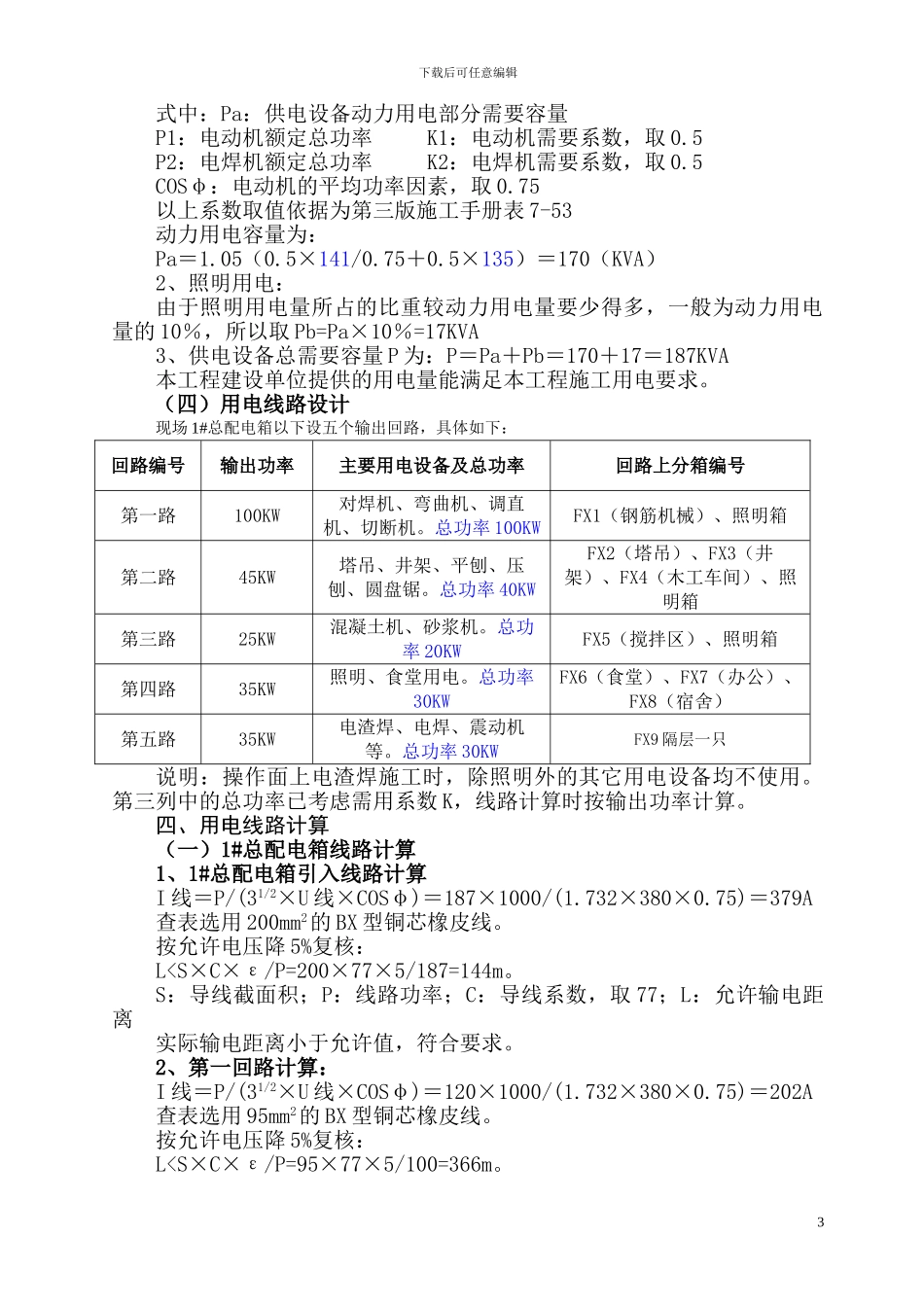

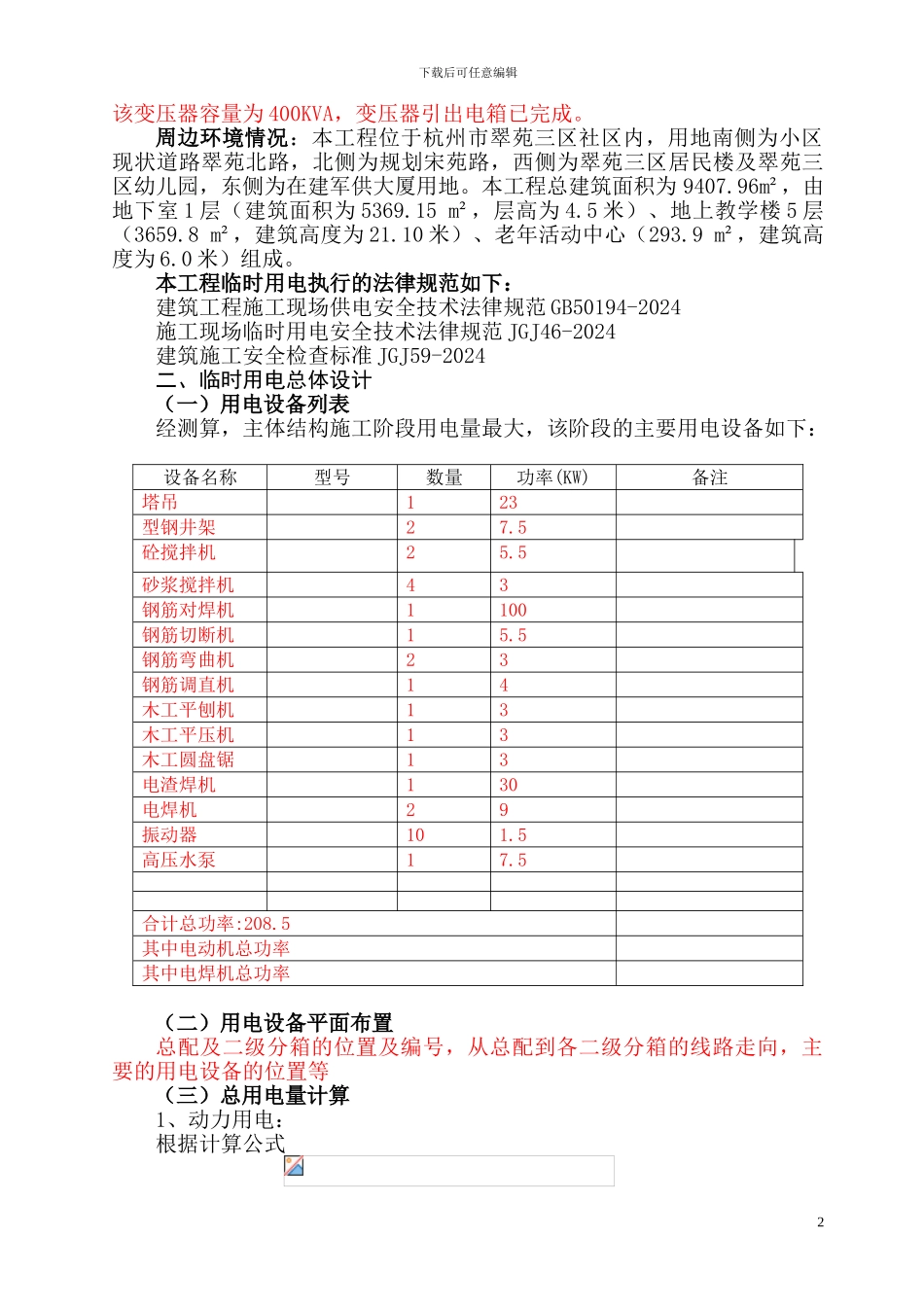

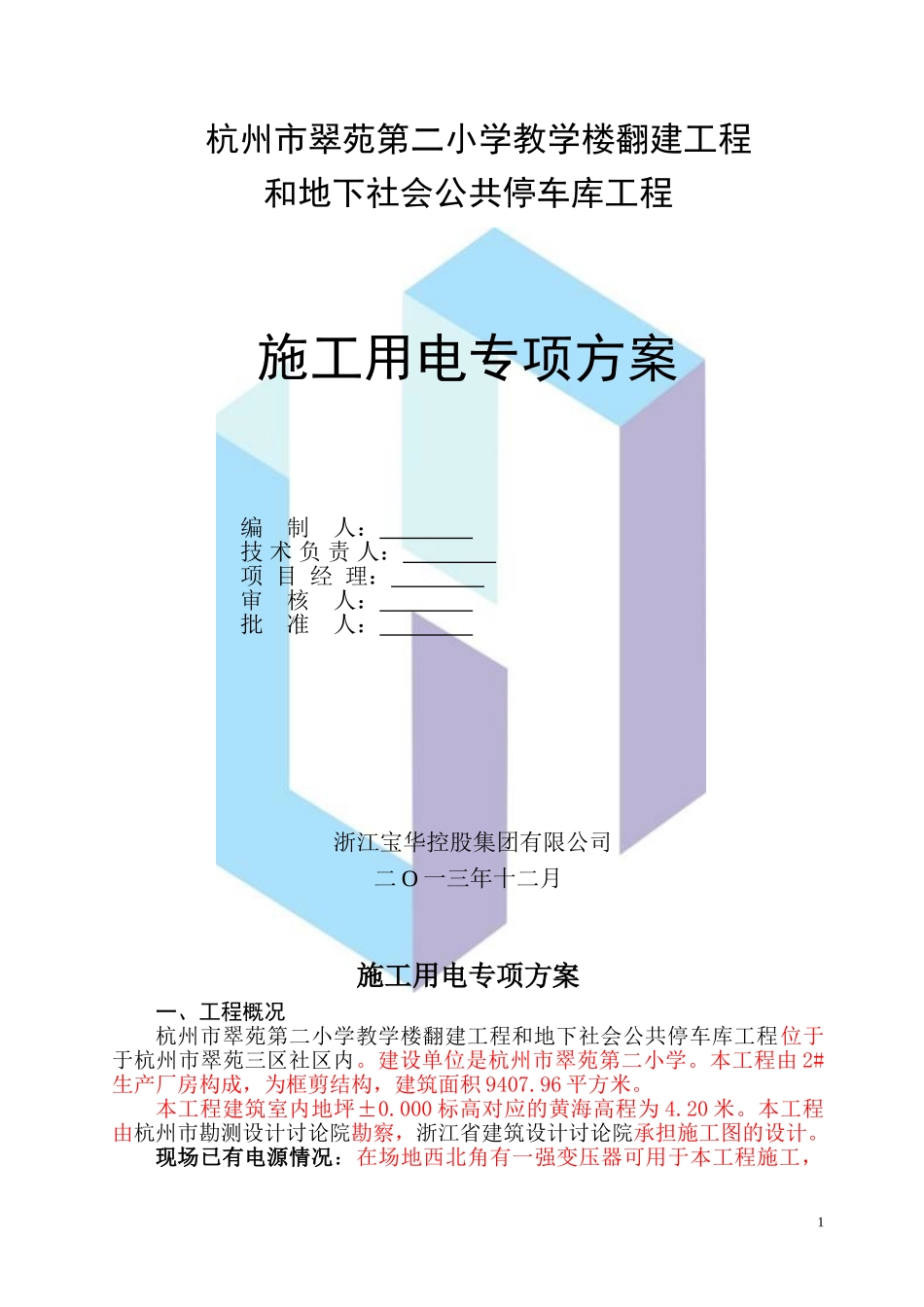

下载后可任意编辑 杭州市翠苑第二小学教学楼翻建工程和地下社会公共停车库工程施工用电专项方案编 制 人： 技 术 负 责 人： 项 目 经 理： 审 核 人： 批 准 人： 浙江宝华控股集团有限公司二 O 一三年十二月施工用电专项方案一、工程概况杭州市翠苑第二小学教学楼翻建工程和地下社会公共停车库工程位于于杭州市翠苑三区社区内。建设单位是杭州市翠苑第二小学。本工程由 2#生产厂房构成，为框剪结构，建筑面积 9407.96 平方米。本工程建筑室内地坪±0.000 标高对应的黄海高程为 4.20 米。本工程由杭州市勘测设计讨论院勘察，浙江省建筑设计讨论院承担施工图的设计。现场已有电源情况：在场地西北角有一强变压器可用于本工程施工，1下载后可任意编辑该变压器容量为 400KVA，变压器引出电箱已完成。周边环境情况：本工程位于杭州市翠苑三区社区内，用地南侧为小区现状道路翠苑北路，北侧为规划宋苑路，西侧为翠苑三区居民楼及翠苑三区幼儿园，东侧为在建军供大厦用地。本工程总建筑面积为 9407.96m²，由地下室 1 层（建筑面积为 5369.15 m²，层高为 4.5 米）、地上教学楼 5 层（3659.8 m²，建筑高度为 21.10 米）、老年活动中心（293.9 m²，建筑高度为 6.0 米）组成。本工程临时用电执行的法律规范如下：建筑工程施工现场供电安全技术法律规范 GB50194-2024施工现场临时用电安全技术法律规范 JGJ46-2024建筑施工安全检查标准 JGJ59-2024二、临时用电总体设计（一）用电设备列表经测算，主体结构施工阶段用电量最大，该阶段的主要用电设备如下：设备名称型号数量功率(KW)备注塔吊123型钢井架27.5砼搅拌机25.5砂浆搅拌机43钢筋对焊机1100钢筋切断机15.5钢筋弯曲机23钢筋调直机14木工平刨机13木工平压机13木工圆盘锯13电渣焊机130电焊机29振动器101.5高压水泵17.5合计总功率:208.5其中电动机总功率其中电焊机总功率（二）用电设备平面布置总配及二级分箱的位置及编号，从总配到各二级分箱的线路走向，主要的用电设备的位置等（三）总用电量计算1、动力用电：根据计算公式2下载后可任意编辑式中：Pa：供电设备动力用电部分需要容量P1：电动机额定总功率 K1：电动机需要系数，取 0.5P2：电焊机额定总功率 K2：电焊机需要系数，取 0.5COSφ：电动机的平均功率因素，取 0.75以上系数取值依据为第三版施工手册表 7-53动力用电容量为：Pa＝1.05（0.5×141/0.75＋0.5×135）＝170（KVA）2、照明用电...
