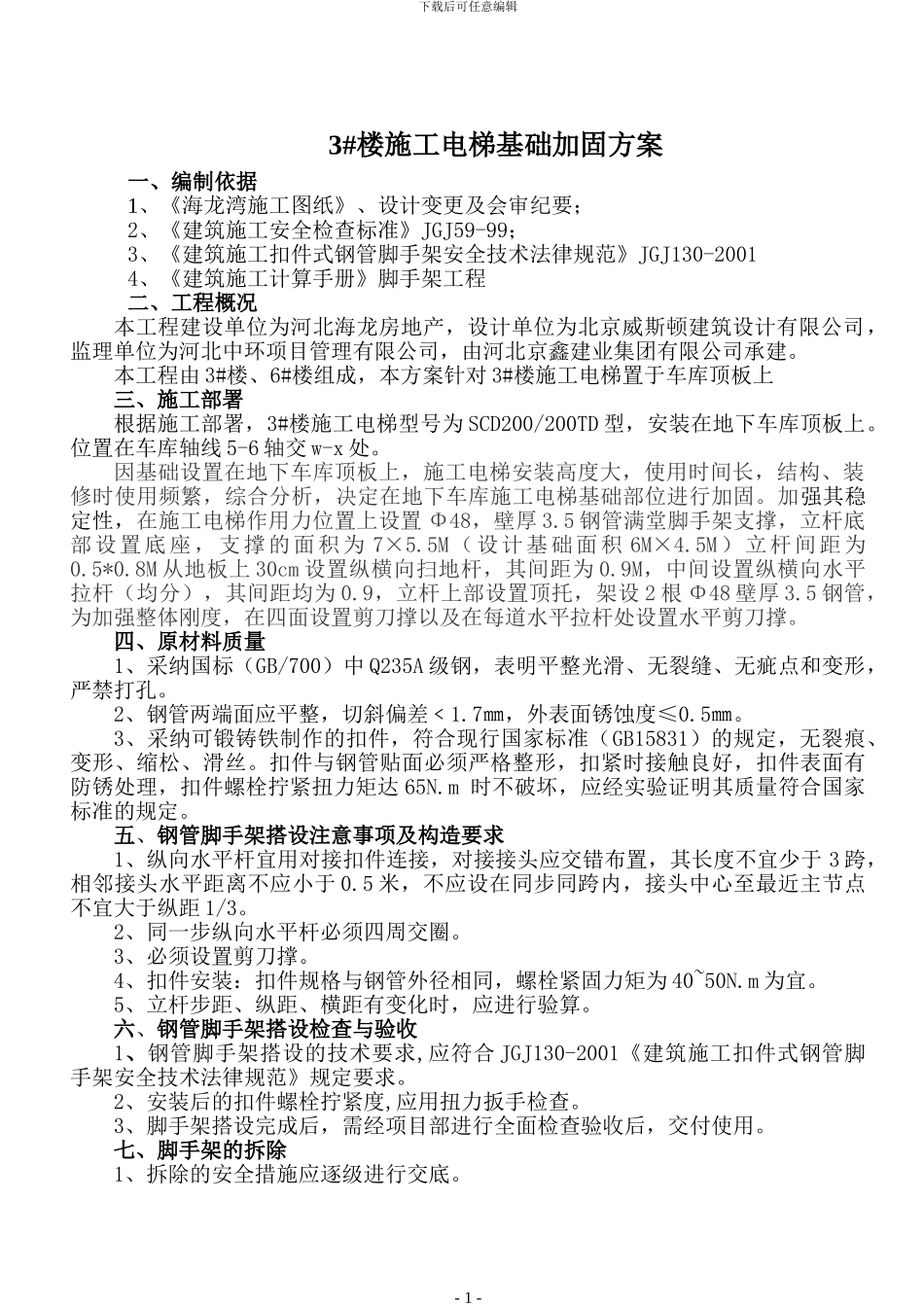

下载后可任意编辑3#楼施工电梯基础加固方案一、编制依据 1、《海龙湾施工图纸》、设计变更及会审纪要；2、《建筑施工安全检查标准》JGJ59-99；3、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20014、《建筑施工计算手册》脚手架工程二、工程概况本工程建设单位为河北海龙房地产，设计单位为北京威斯顿建筑设计有限公司，监理单位为河北中环项目管理有限公司，由河北京鑫建业集团有限公司承建。本工程由 3#楼、6#楼组成，本方案针对 3#楼施工电梯置于车库顶板上三、施工部署根据施工部署，3#楼施工电梯型号为 SCD200/200TD 型，安装在地下车库顶板上。位置在车库轴线 5-6 轴交 w-x 处。因基础设置在地下车库顶板上，施工电梯安装高度大，使用时间长，结构、装修时使用频繁，综合分析，决定在地下车库施工电梯基础部位进行加固。加强其稳定性，在施工电梯作用力位置上设置 Φ48，壁厚 3.5 钢管满堂脚手架支撑，立杆底部设置底座，支撑的面积为 7×5.5M（设计基础面积 6M×4.5M）立杆间距为0.5*0.8M 从地板上 30cm 设置纵横向扫地杆，其间距为 0.9M，中间设置纵横向水平拉杆（均分），其间距均为 0.9，立杆上部设置顶托，架设 2 根 Φ48 壁厚 3.5 钢管，为加强整体刚度，在四面设置剪刀撑以及在每道水平拉杆处设置水平剪刀撑。 四、原材料质量1、采纳国标（GB/700）中 Q235A 级钢，表明平整光滑、无裂缝、无疵点和变形，严禁打孔。2、钢管两端面应平整，切斜偏差﹤1.7㎜，外表面锈蚀度≤0.5㎜。3、采纳可锻铸铁制作的扣件，符合现行国家标准（GB15831）的规定，无裂痕、变形、缩松、滑丝。扣件与钢管贴面必须严格整形，扣紧时接触良好，扣件表面有防锈处理，扣件螺栓拧紧扭力矩达 65N.m 时不破坏，应经实验证明其质量符合国家标准的规定。五、钢管脚手架搭设注意事项及构造要求1、纵向水平杆宜用对接扣件连接，对接接头应交错布置，其长度不宜少于 3 跨，相邻接头水平距离不应小于 0.5 米，不应设在同步同跨内，接头中心至最近主节点不宜大于纵距 1/3。2、同一步纵向水平杆必须四周交圈。3、必须设置剪刀撑。4、扣件安装：扣件规格与钢管外径相同，螺栓紧固力矩为 40~50N.m 为宜。5、立杆步距、纵距、横距有变化时，应进行验算。六、钢管脚手架搭设检查与验收1、钢管脚手架搭设的技术要求,应符合 JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》规定要求。2、安装后的扣件螺栓拧紧度,应用扭...
