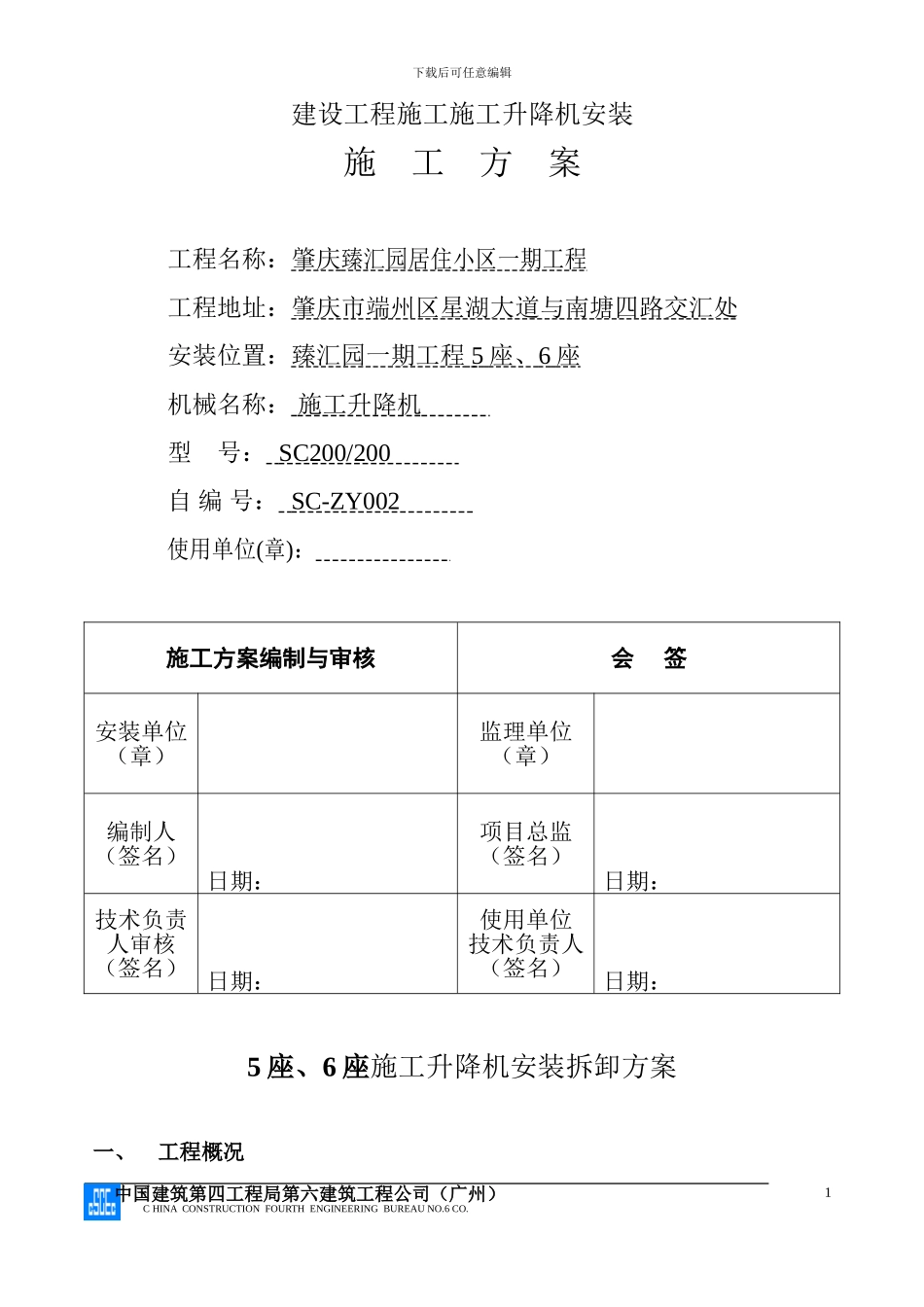

下载后可任意编辑建设工程施工施工升降机安装施 工 方 案工程名称：肇庆 臻汇园居住小区一期工程 工程地址：肇庆市端州区星湖大道与南塘四路交汇处安装位置：臻汇园一期工程 5 座、 6 座 机械名称： 施工升降机 型 号： SC200/200 自 编 号： SC-ZY002 使用单位(章)： 施工方案编制与审核会 签安装单位（章）监理单位（章）编制人（签名）日期：项目总监（签名）日期：技术负责人审核（签名）日期：使用单位技术负责人（签名）日期：5 座、6 座施工升降机安装拆卸方案一、工程概况 中国建筑第四工程局第六建筑工程公司（广州）C HINA CONSTRUCTION FOURTH ENGINEERING BUREAU NO.6 CO. 1下载后可任意编辑工程名称：肇庆臻汇园居住小区一期工程工程地点：星湖大道和蓝塘四路交汇处建设单位：广东臻汇园置业进展有限公司设计单位：广东南海建筑设计院监理单位：深圳中海工程顾问有限公司施工单位：中国建筑第四工程局第六建筑工程公司本工程总建筑面积约 5.3 万平方米，其中地下室建筑面积为 7800 平方米，地上建筑面积为 4.5 万平方米；地面以下为半层地下室，地面以上为 12／18 层框架结构，建筑总高度为 57.05 米。根据工程施工现场实际需要，拟定在施工阶段使用两台人货两用电梯。二、SC 系列施工升降机主要参数：生产厂家佛山市南裕华建筑机械有限公司导轨架尺寸（m×m×m）长×宽×高0.65×0.65×1.508型号SC200/200自重(㎏)168单笼额定载重量（㎏）2000吊笼尺寸（m×m×m）长×宽×高3.2×1.5×2.6额定乘员24自重(㎏)1300最大架设高度(m)150平衡铁重量(㎏)电机功率 JG25％(KW)11×3限速形式渐近式吊杆起重量(kg)180导轨架中心距建筑墙面距离(m) 3.2m附着第一道(m)9两道间距(m)9 最大悬空(m)7.5三、安装流程：（基础）→底笼、导轨架→吊笼→电气系统（调试）→导轨加高→附墙架→电缆系统安装步骤：一）施工电梯基础设计1）、基础型式本工程在 5 座、6 座分别安装一台 SC200/200 型施工电梯，施工电梯搭设高度 L=66m，共 44 节，每节自重 150kg，吊笼规格为 3.2m×1.5m，混凝土基础长 4.4m，宽 3.8m，厚0.3m，砼强度等级为 C25，配筋为双层双向 φ14@200，详见施工电梯基础平面图。基础施工时，须将地基土上的杂物清理洁净，施工电梯位置放出基础位置线，再绑扎钢筋、立模板浇筑混凝土。要求做好基础钢筋保护层的垫置工作，混凝土要振捣密实，待混凝土强度达到要求后再正式安装...
