旋挖成孔、混凝土灌注桩施工组织设计方案.docVIP免费

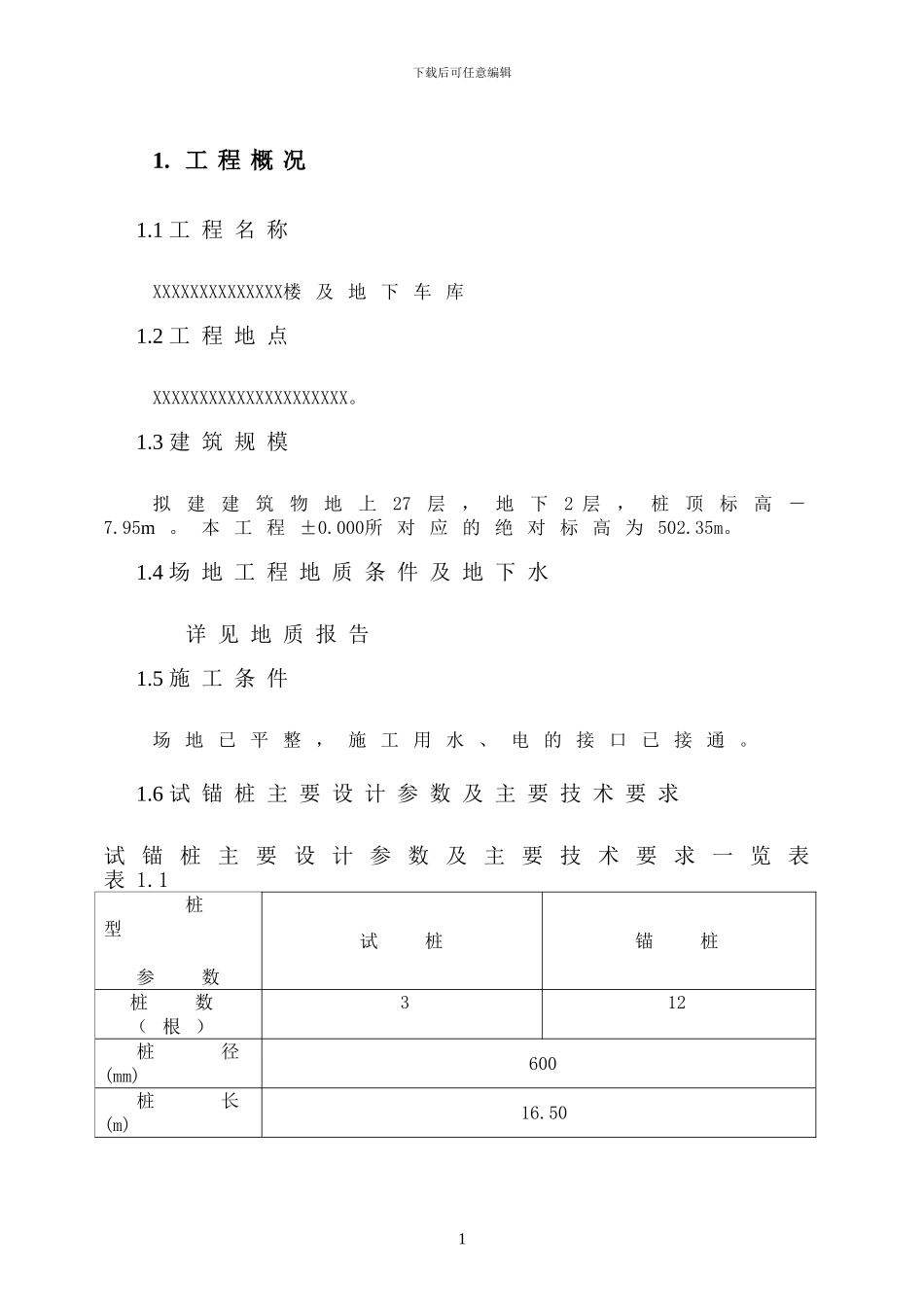

下载后可任意编辑1. 工 程 概 况1.1 工 程 名 称XXXXXXXXXXXXXX楼 及 地 下 车 库1.2 工 程 地 点XXXXXXXXXXXXXXXXXXXXX。1.3 建 筑 规 模拟建建筑物地上27层，地下2 层，桩顶标高－7.95m 。 本 工 程 ±0.000所 对 应 的 绝 对 标 高 为 502.35m。1.4 场 地 工 程 地 质 条 件 及 地 下 水 详 见 地 质 报 告1.5 施 工 条 件场 地 已 平 整 ， 施 工 用 水 、 电 的 接 口 已 接 通 。1.6 试 锚 桩 主 要 设 计 参 数 及 主 要 技 术 要 求试 锚 桩 主 要 设 计 参 数 及 主 要 技 术 要 求 一 览 表 表 1.1桩 型参 数试 桩锚 桩桩 数（ 根 ）312桩 径 (mm)600桩 长 (m)16.501下载后可任意编辑桩 型参 数试 桩锚 桩桩 顶 标 高 (m)-7.95钢筋笼笼径 (mm)500笼长 (m)17.017.0主 筋12141025加劲箍14@200014@2000绕 筋8@100,3.0m； 8@250,13.5m8@100,3.0m； 8@250,13.5m保护厚度 (mm)50混凝土强度 等 级C35C30主要技术要求① 桩 成 孔 工 艺 为 旋 挖 成 孔 。②灌注桩桩径偏差±20mm ，桩的垂直度允许偏差 ≤ 1% 。③ 灌 注 混 凝 土 之 前 ， 孔 底 沉 渣 厚 度 ＜ 100mm； 混凝 土 的 充 盈 系 数 应 不 小 于 1.10 。④ 灌 注 砼 时 桩 顶 面 高 出 设 计 标 高 500mm， 凿 除 超灌 部 分 后 桩 顶 砼 达 到 设 计 标 高 。⑤其余未尽事宜，应严格按现行设计及施工法 律 规 范 执 行 。备注钢 筋  表 示 HPB235 级 ，  表 示 HRB335 级 钢 。1.7 施 工 组 织 设 计 编 制 依 据（ 1 ） 《 建 筑 桩 基 技 术 法 律 规 范 》 JGJ94-2024 ；（ 2 ） 《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规2下载后可任意编辑范 》 （ GB50202-2024 ） ；（3 ）《混凝土结构工程施工质量验收法律规范 》 （ GB50204-2024 ） ；（4 ）《建筑工程施工质量验收统一标准》(GB 50300-2001)；（ 5 ） 《 钢 筋 焊 接 及 验 收 规 程 》 （ JGJ 18-2024 ） ；（6）《建筑地基处理技术法律规范》（JGJ 79-2024）；（7）《工程测量法律规范》（GB50026-93）；（8）建设单位提供的《XXXXXXXXXXXXXXXXXXXX...
