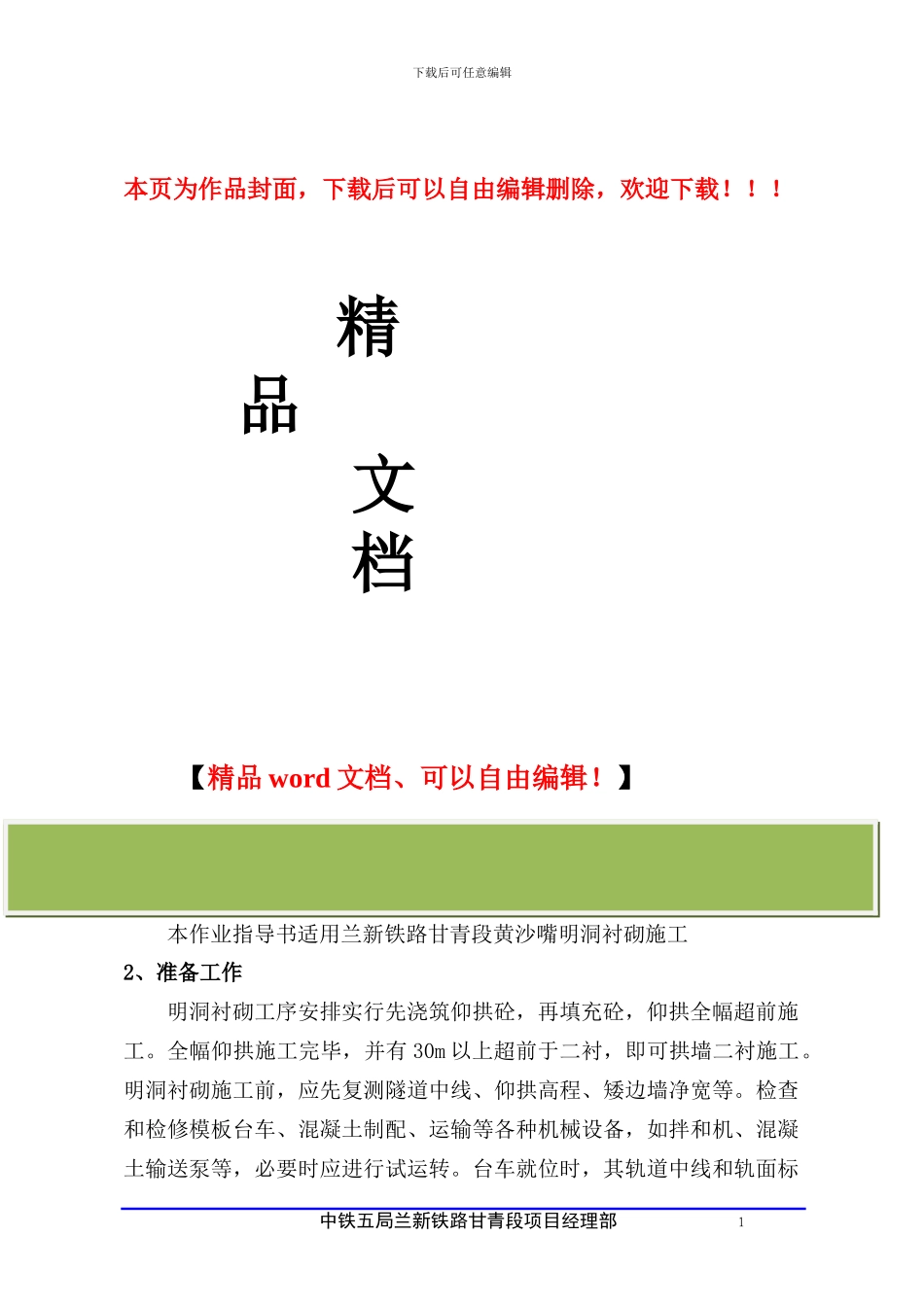

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】衬砌砼施工作业指导书1、适用条件、范围本作业指导书适用兰新铁路甘青段黄沙嘴明洞衬砌施工2、准备工作明洞衬砌工序安排实行先浇筑仰拱砼，再填充砼，仰拱全幅超前施工。全幅仰拱施工完毕，并有 30m 以上超前于二衬，即可拱墙二衬施工。明洞衬砌施工前，应先复测隧道中线、仰拱高程、矮边墙净宽等。检查和检修模板台车、混凝土制配、运输等各种机械设备，如拌和机、混凝土输送泵等，必要时应进行试运转。台车就位时，其轨道中线和轨面标中铁五局兰新铁路甘青段项目经理部 1下载后可任意编辑高误差不应大于±10mm；台车就位后，应对台车进行微调定位，以使其外轮廓与设计净空相吻合，同时，应对两侧边墙加强支称，防止灌筑过程中将台车挤偏，造成边墙错位和宽度小于设计。钢筋混凝土衬砌，须用与二衬混凝土同配合比的混凝土制作垫块，确保钢筋保护层厚度，主筋应不小于 30mm，迎水面主筋不小于 50mm。3、明洞衬砌施工⑴ 模板台车制造要求① 模板台车的外轮廓在灌注混凝土后应保证隧道净空，门架结构的净空应保证洞内车辆及人员安全通行。② 模板台车的门架结构、支撑系统及模板的强度和刚度应满足各种荷载的组合。③ 模板台车侧壁作业窗宜分层布置，层高不宜大于 1.5m，每层宜设置 4～5 个窗口，其窗口尺寸不宜小于 45cm×45cm，两端设检查孔，并设有相应的混凝土输送管支架或吊架。④ 模板台车应设置足够的承重螺杆支撑和径向模板螺杆支撑。⑤ 模板台车拱顶应在适当的位置设置混凝土的封堵装置和检查孔。⑥ 模板台车上安装的附着式震动器应能单独启动。⑵ 仰拱砼施工在仰拱施作前，预先检测仰拱地质情况，与设计不符或存在隐患时及时进行变更，实行加固措施后进行仰拱的施工，以保证隧道底部的施工质量，从根本上消除隧底质量隐患，确保结构稳定仰拱、填充紧随开挖进行。仰拱和填充砼超前施工，为拱墙衬砌模板台车作业提供条件，并有利于文明施工。仰拱混凝土应自中间向两侧对称浇筑，插入式振捣器进行振捣密实。仰拱砼终凝后进行填充砼的施工，砼强度达到法律规范要求后方可在其上方行车。⑶ 仰拱、填充施工应符合下列要求：① 施工前，应将隧底虚碴、杂物、泥浆、积水等清除洁净，并用高压风将隧底吹洗洁净，超挖应采纳同级混凝土回填。中铁五局兰新铁路甘青段项目经理部 2下载后可任意编辑② 仰...
