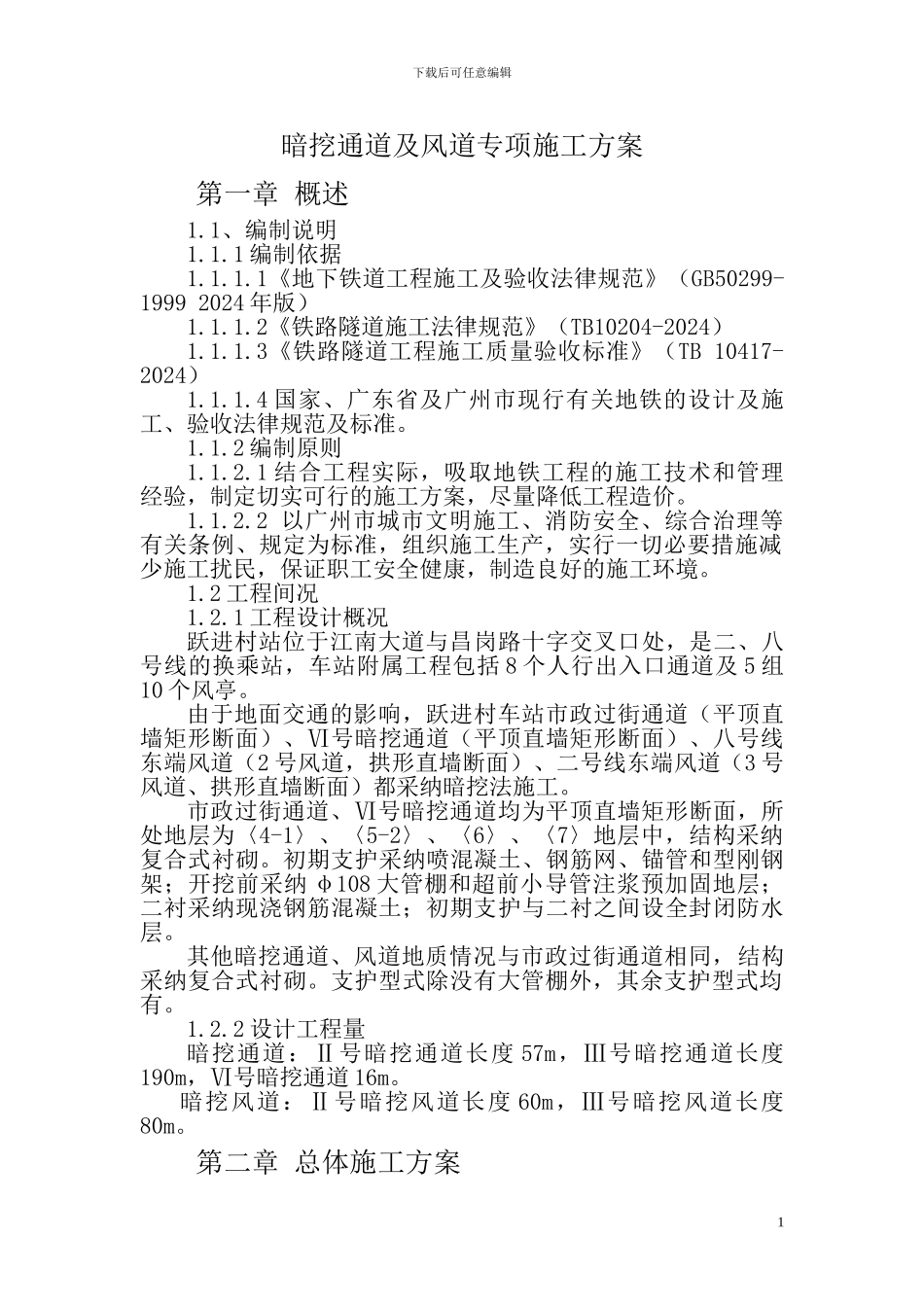

下载后可任意编辑暗挖通道及风道专项施工方案第一章 概述1.1、编制说明1.1.1 编制依据1.1.1.1《地下铁道工程施工及验收法律规范》（GB50299-1999 2024 年版）1.1.1.2《铁路隧道施工法律规范》（TB10204-2024）1.1.1.3《铁路隧道工程施工质量验收标准》（TB 10417-2024）1.1.1.4 国家、广东省及广州市现行有关地铁的设计及施工、验收法律规范及标准。1.1.2 编制原则1.1.2.1 结合工程实际，吸取地铁工程的施工技术和管理经验，制定切实可行的施工方案，尽量降低工程造价。1.1.2.2 以广州市城市文明施工、消防安全、综合治理等有关条例、规定为标准，组织施工生产，实行一切必要措施减少施工扰民，保证职工安全健康，制造良好的施工环境。1.2 工程间况1.2.1 工程设计概况跃进村站位于江南大道与昌岗路十字交叉口处，是二、八号线的换乘站，车站附属工程包括 8 个人行出入口通道及 5 组10 个风亭。由于地面交通的影响，跃进村车站市政过街通道（平顶直墙矩形断面）、Ⅵ号暗挖通道（平顶直墙矩形断面）、八号线东端风道（2 号风道，拱形直墙断面）、二号线东端风道（3 号风道、拱形直墙断面）都采纳暗挖法施工。市政过街通道、Ⅵ号暗挖通道均为平顶直墙矩形断面，所处地层为〈4-1〉、〈5-2〉、〈6〉、〈7〉地层中，结构采纳复合式衬砌。初期支护采纳喷混凝土、钢筋网、锚管和型刚钢架；开挖前采纳 φ108 大管棚和超前小导管注浆预加固地层；二衬采纳现浇钢筋混凝土；初期支护与二衬之间设全封闭防水层。其他暗挖通道、风道地质情况与市政过街通道相同，结构采纳复合式衬砌。支护型式除没有大管棚外，其余支护型式均有。1.2.2 设计工程量暗挖通道：Ⅱ号暗挖通道长度 57m，Ⅲ号暗挖通道长度190m，Ⅵ号暗挖通道 16m。暗挖风道：Ⅱ号暗挖风道长度 60m，Ⅲ号暗挖风道长度80m。第二章 总体施工方案1下载后可任意编辑暗挖通道施工采纳 CRD 法开挖，开挖及支护步骤为①～④（详见图 1 暗挖法通道施工技术措施示意图）。每一步开挖后应立即初喷 40mm 厚砼、挂网、打锚杆、架立钢架、复喷至初支设计厚度。钢架与喷层间隙锲紧，架立钢架后，立即续喷砼至设计厚度。暗挖通道 CRD 法施工是将通道分四个小导洞，每个导洞均采纳台阶法预留核心土开挖，上下台阶均为人工开挖，土方采纳小型机械和人工配合水平运输至竖井（提升井架）底部，由提升井架垂直提升系统运出。每循环开挖进尺以 0.6～0.8m 为宜。开挖后应及时进行施工支护。...
