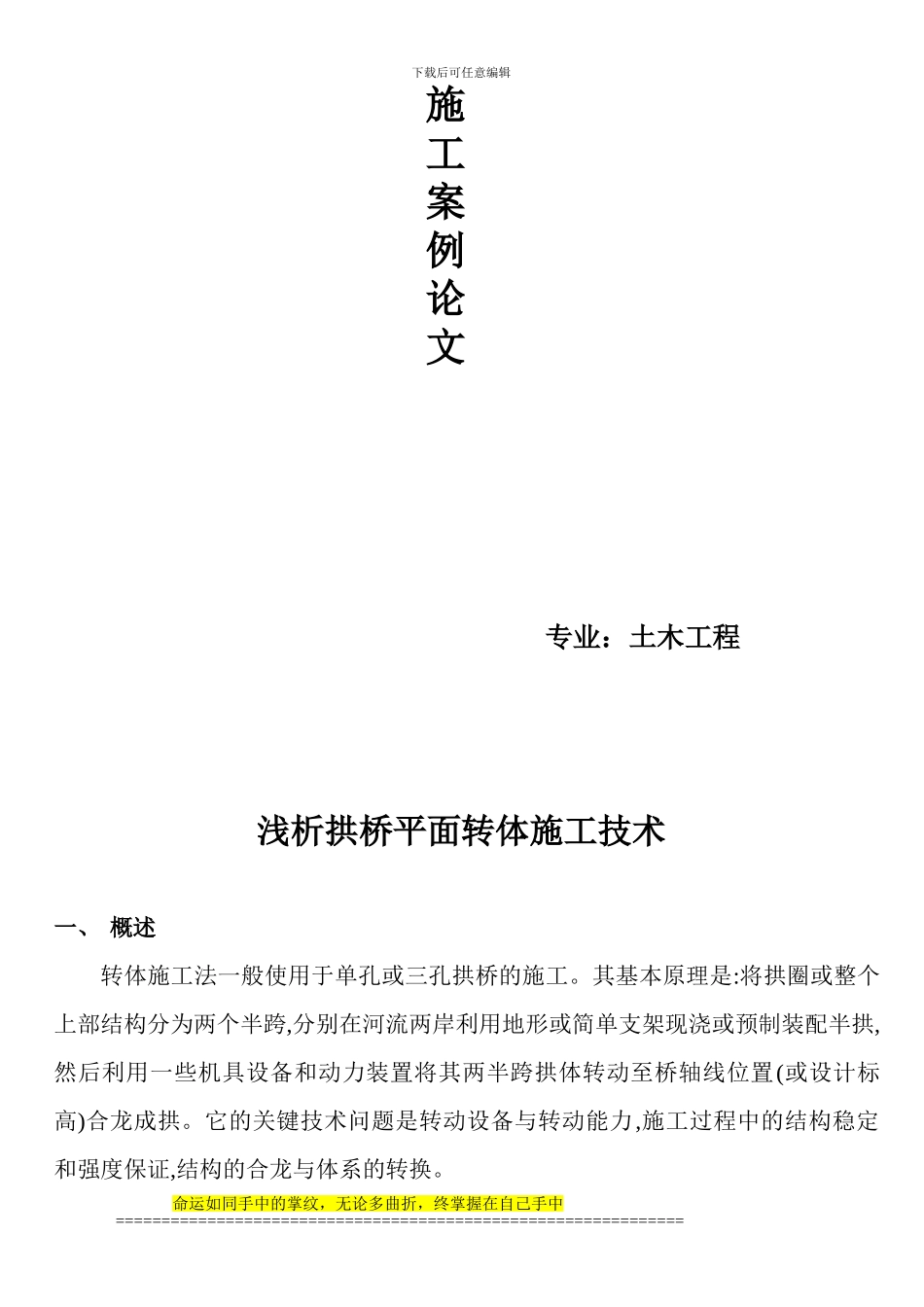

下载后可任意编辑桥梁命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑施工案例论文专业：土木工程浅析拱桥平面转体施工技术 一、 概述 转体施工法一般使用于单孔或三孔拱桥的施工。其基本原理是:将拱圈或整个上部结构分为两个半跨,分别在河流两岸利用地形或简单支架现浇或预制装配半拱,然后利用一些机具设备和动力装置将其两半跨拱体转动至桥轴线位置(或设计标高)合龙成拱。它的关键技术问题是转动设备与转动能力,施工过程中的结构稳定和强度保证,结构的合龙与体系的转换。 命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑转体施工法与传统施工方法想比,具有的优点: (1)施工所需要的机具设备少、工艺简单,操作安全; (2)结构合理,受力明确,力学性能好; (3)能较好地克服在高山峡谷、水深流急或常常通航的河道上架设大跨度构造物的困难,尤其是对修建处于交通运输繁忙的城市立交桥和铁路跨线桥,其优势更加明显; (4)施工速度快,造价低,节约投资。在同等条件下,拱桥采纳转体法与传统的悬吊拼装法、衍架伸臂法,搭架法相比,经济效益和社会效益十分明显,如用转体法修建的湖南资兴市游垅桥,与应悬吊拼装法和搭架法相比,造价降低了 11.5%~12.4%。 二、平面转体法的适用范围及特点 平面转体法适用于深谷、河岸较陡峭、预制场地狭窄或无法采纳现浇或吊装的施工现场。在桥墩台的上、下游两侧利用山坡地形的拱脚向河岸方向与桥轴线形成一定角度塔设拱架,在拱架上现浇拱(肋)箱或组拼箱段以完成二分之一跨拱,其拱顶高程与设计高程相等(应设置预留高度),利用转动体系,将两岸拱箱相继旋转合拢就位,要使得拱箱稳定旋转就位,拱箱的平衡是平转法的关键。 这种施工方法特点是:将主拱圈分为两个半跨,分别在两岸利用地形作简单支架(或土牛拱胎),现浇或者拼装拱肋,再安装拱肋间横向联系(横隔板、横系梁等),把扣索的一端锚固在拱肋的端部(靠拱顶)附近,经引桥桥墩延伸至埋入岩体内的锚锭中,最后用液压千斤顶收紧扣索,使拱肋脱模,借助环形滑道和手摇卷扬机牵引,慢速地将拱肋转体 180°(或小于 180°),最后再进行主拱圈合龙段和拱上建筑的施工。 三、 转体施工的平衡方法 1 .有平衡重转体拱箱(肋)在平转中...
