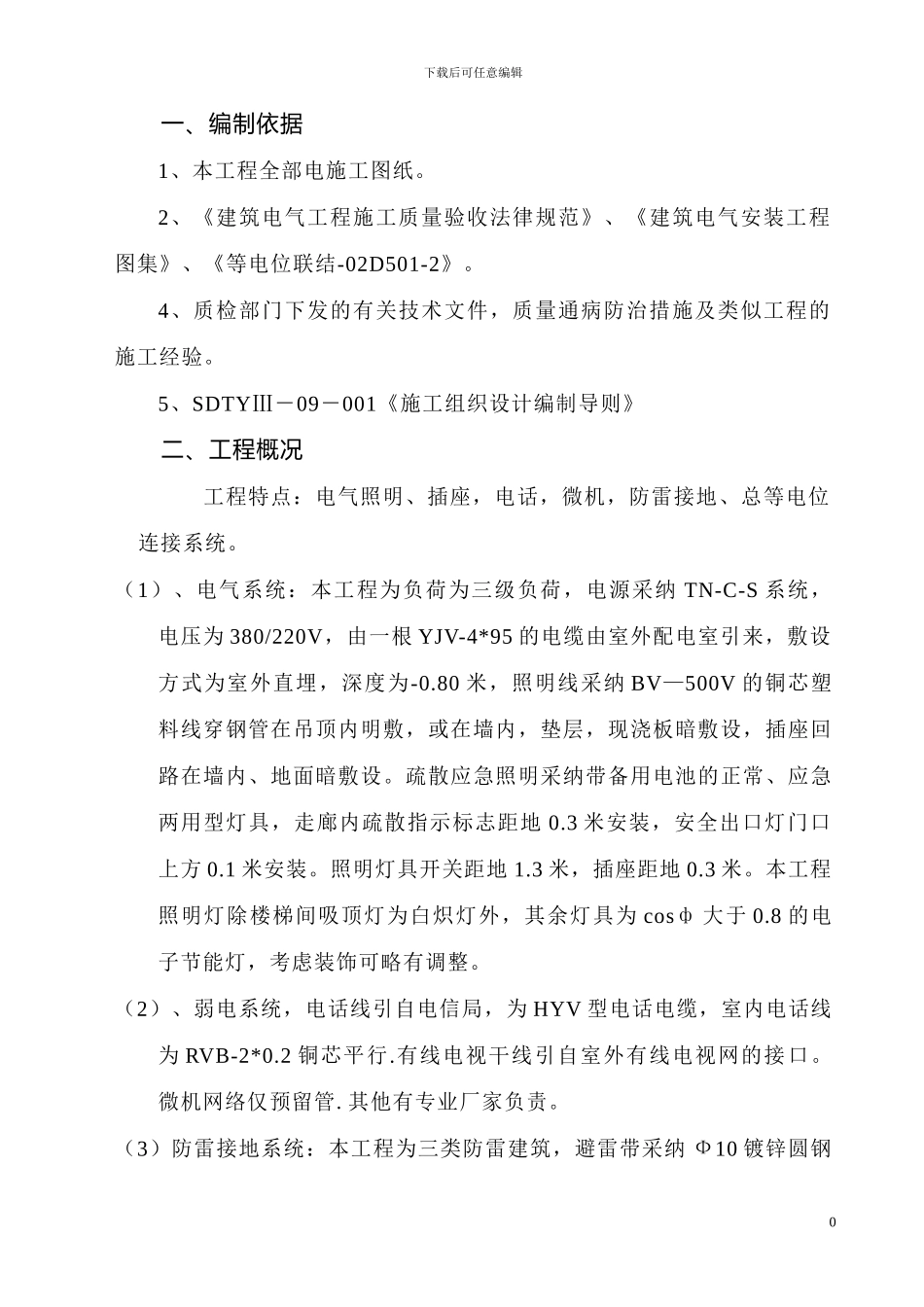

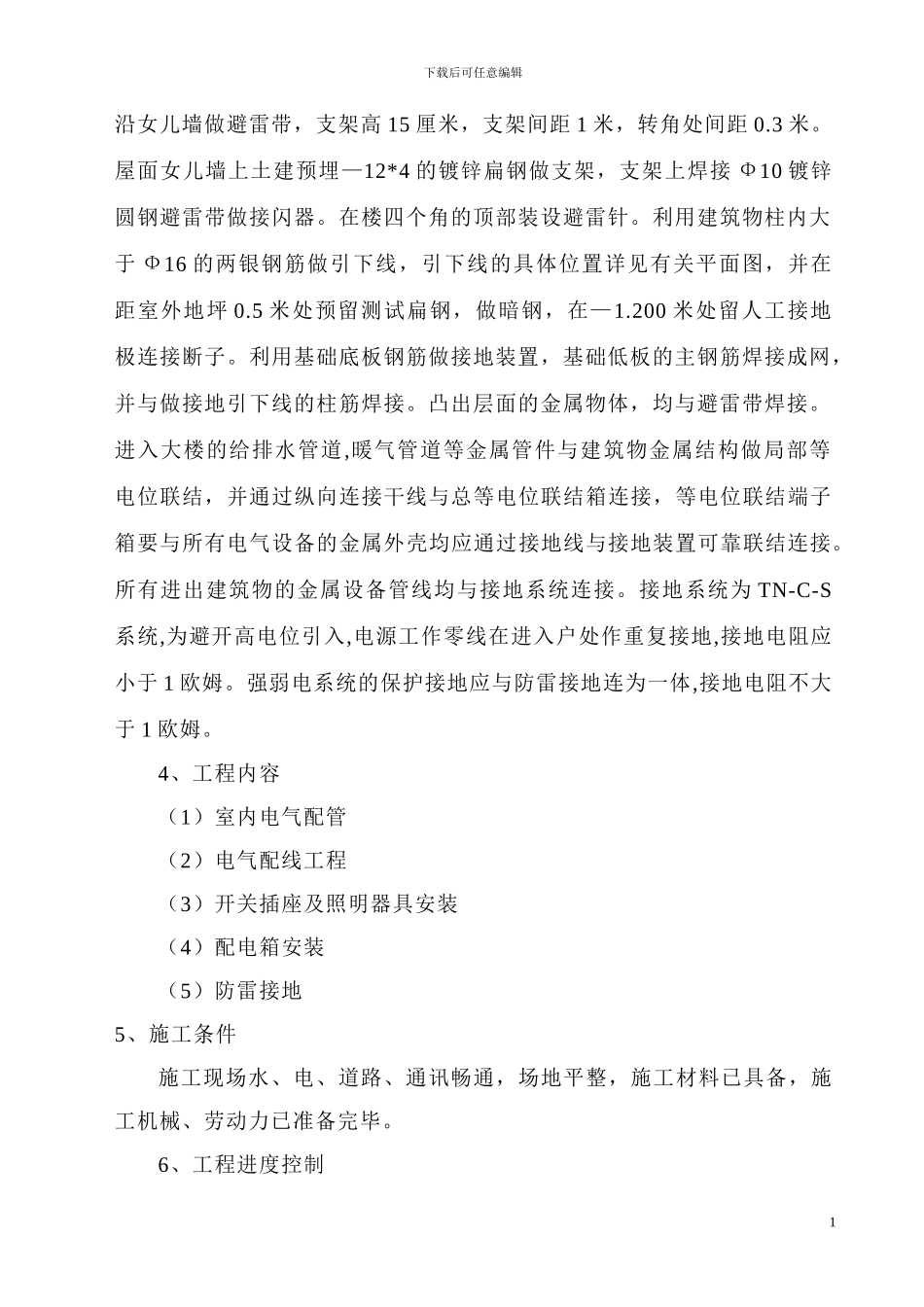

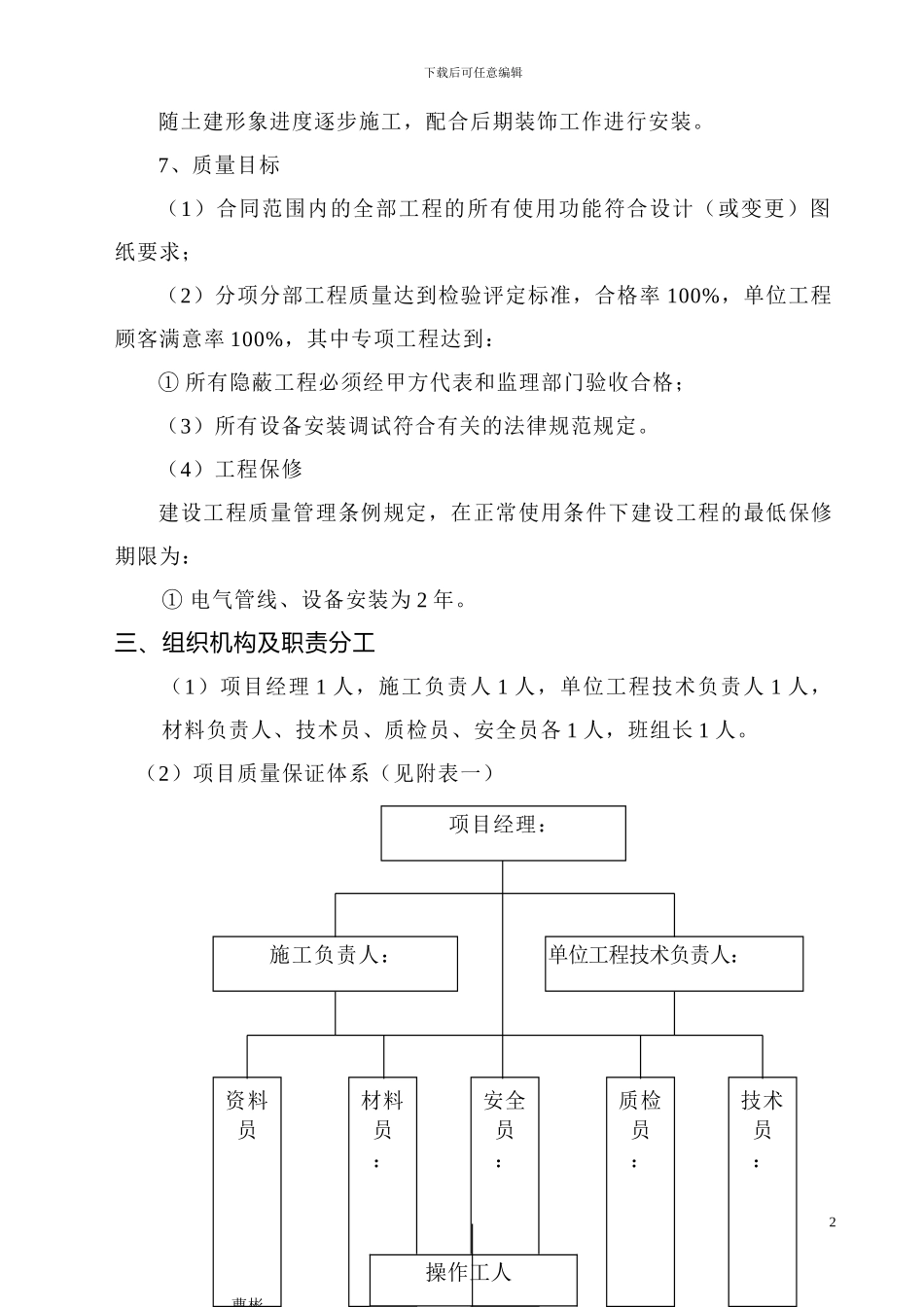

下载后可任意编辑一、编制依据1、本工程全部电施工图纸。2、《建筑电气工程施工质量验收法律规范》、《建筑电气安装工程图集》、《等电位联结-02D501-2》。4、质检部门下发的有关技术文件，质量通病防治措施及类似工程的施工经验。5、SDTYⅢ－09－001《施工组织设计编制导则》二、工程概况工程特点：电气照明、插座，电话，微机，防雷接地、总等电位连接系统。（1）、电气系统：本工程为负荷为三级负荷，电源采纳 TN-C-S 系统，电压为 380/220V，由一根 YJV-4*95 的电缆由室外配电室引来，敷设方式为室外直埋，深度为-0.80 米，照明线采纳 BV—500V 的铜芯塑料线穿钢管在吊顶内明敷，或在墙内，垫层，现浇板暗敷设，插座回路在墙内、地面暗敷设。疏散应急照明采纳带备用电池的正常、应急两用型灯具，走廊内疏散指示标志距地 0.3 米安装，安全出口灯门口上方 0.1 米安装。照明灯具开关距地 1.3 米，插座距地 0.3 米。本工程照明灯除楼梯间吸顶灯为白炽灯外，其余灯具为 cosф 大于 0.8 的电子节能灯，考虑装饰可略有调整。（2）、弱电系统，电话线引自电信局，为 HYV 型电话电缆，室内电话线为 RVB-2*0.2 铜芯平行.有线电视干线引自室外有线电视网的接口。微机网络仅预留管.其他有专业厂家负责。（3）防雷接地系统：本工程为三类防雷建筑，避雷带采纳 Ф10 镀锌圆钢0下载后可任意编辑沿女儿墙做避雷带，支架高 15 厘米，支架间距 1 米，转角处间距 0.3 米。屋面女儿墙上土建预埋—12*4 的镀锌扁钢做支架，支架上焊接 Ф10 镀锌圆钢避雷带做接闪器。在楼四个角的顶部装设避雷针。利用建筑物柱内大于 Ф16 的两银钢筋做引下线，引下线的具体位置详见有关平面图，并在距室外地坪 0.5 米处预留测试扁钢，做暗钢，在—1.200 米处留人工接地极连接断子。利用基础底板钢筋做接地装置，基础低板的主钢筋焊接成网，并与做接地引下线的柱筋焊接。凸出层面的金属物体，均与避雷带焊接。进入大楼的给排水管道,暖气管道等金属管件与建筑物金属结构做局部等电位联结，并通过纵向连接干线与总等电位联结箱连接，等电位联结端子箱要与所有电气设备的金属外壳均应通过接地线与接地装置可靠联结连接。所有进出建筑物的金属设备管线均与接地系统连接。接地系统为 TN-C-S系统,为避开高电位引入,电源工作零线在进入户处作重复接地,接地电阻应小于 1 欧姆。强弱电系统的保护接地应与防雷接地连为一体,接地电阻不大于 1 欧姆...
