机修车间天车施工方案VIP免费

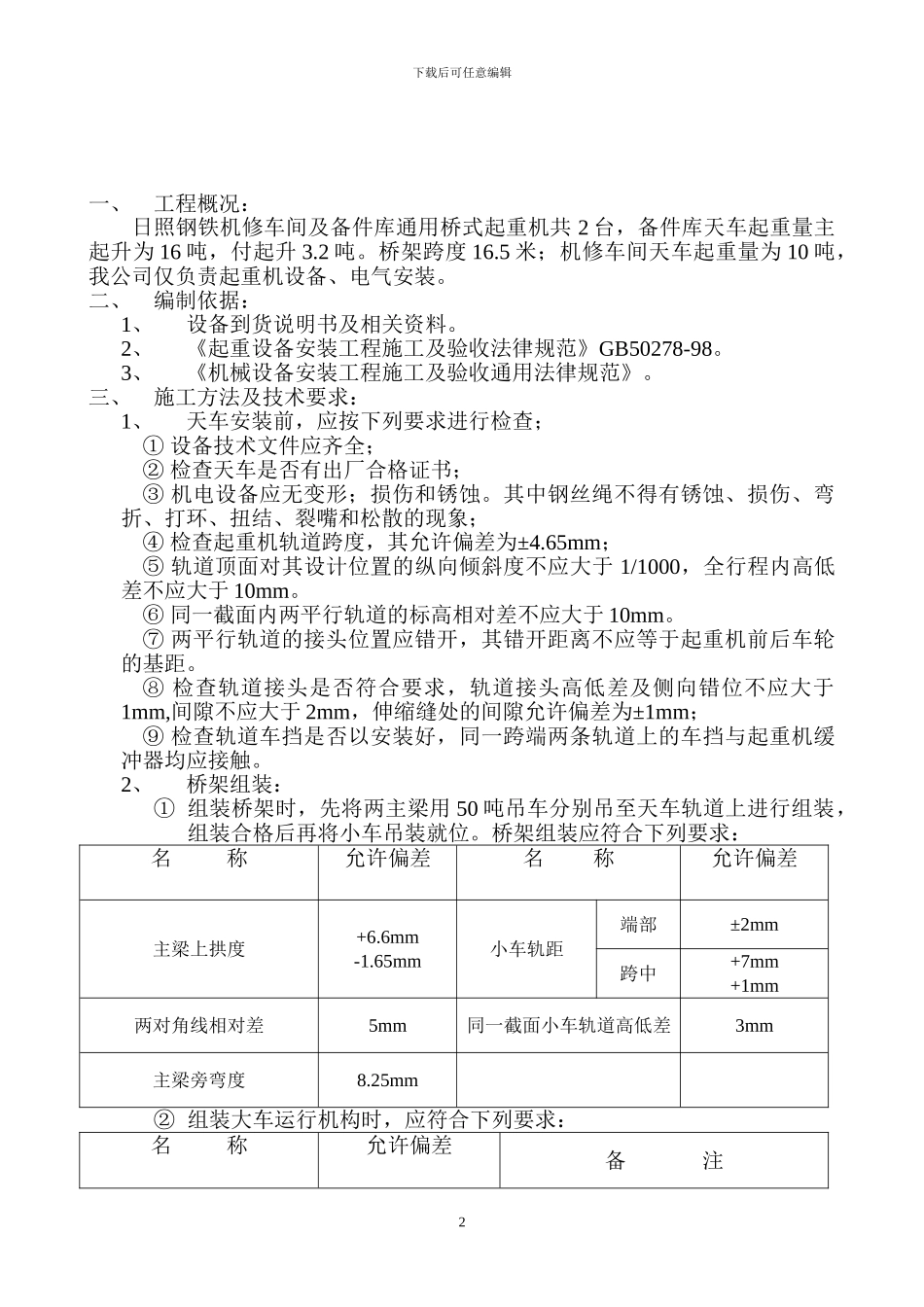

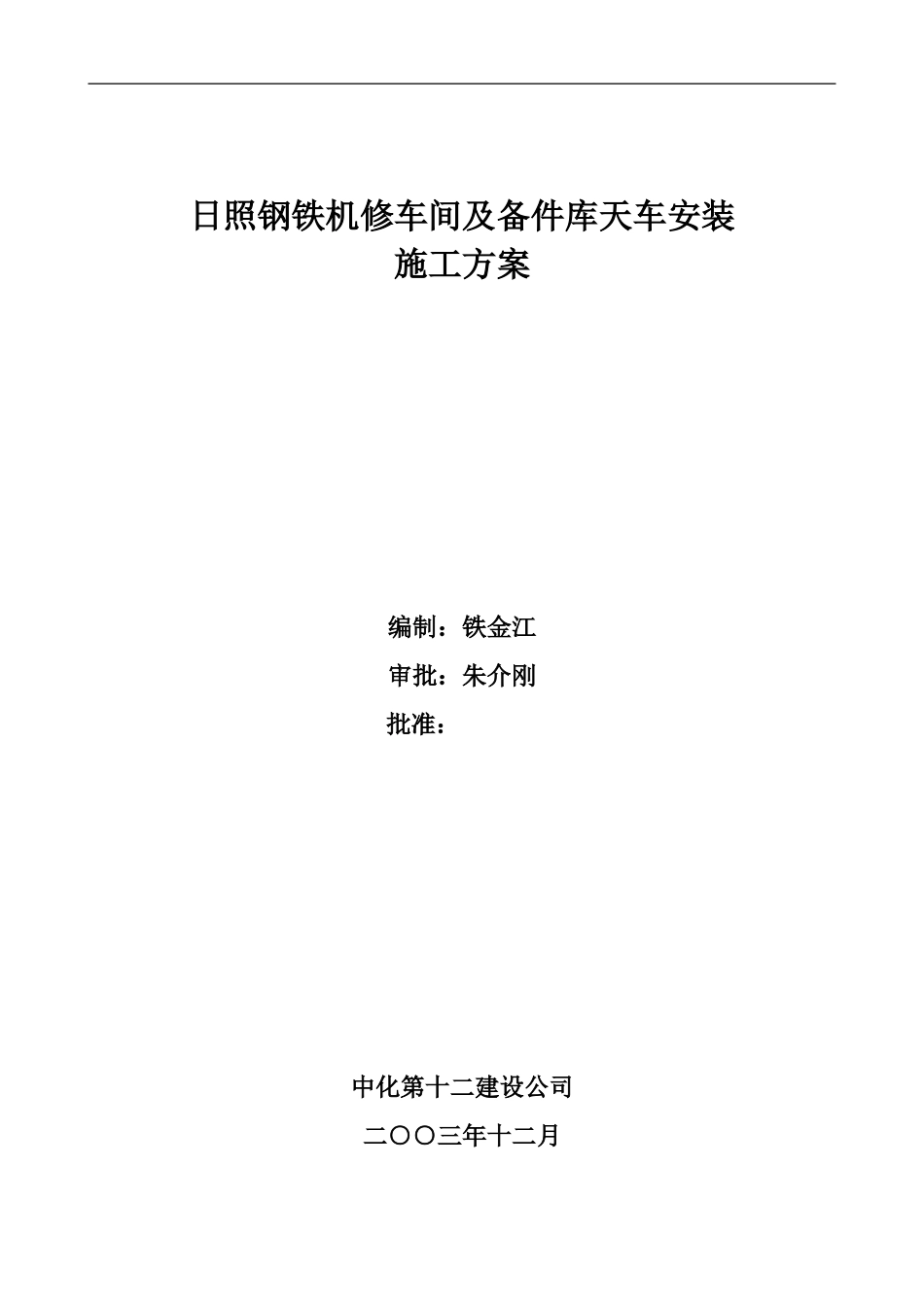

日照钢铁机修车间及备件库天车安装施工方案编制：铁金江审批：朱介刚批准：中化第十二建设公司二○○三年十二月下载后可任意编辑一、工程概况：日照钢铁机修车间及备件库通用桥式起重机共 2 台，备件库天车起重量主起升为 16 吨，付起升 3.2 吨。桥架跨度 16.5 米；机修车间天车起重量为 10 吨，我公司仅负责起重机设备、电气安装。二、编制依据：1、设备到货说明书及相关资料。2、《起重设备安装工程施工及验收法律规范》GB50278-98。3、《机械设备安装工程施工及验收通用法律规范》。三、施工方法及技术要求：1、天车安装前，应按下列要求进行检查；① 设备技术文件应齐全；② 检查天车是否有出厂合格证书；③ 机电设备应无变形；损伤和锈蚀。其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象；④ 检查起重机轨道跨度，其允许偏差为±4.65mm；⑤ 轨道顶面对其设计位置的纵向倾斜度不应大于 1/1000，全行程内高低差不应大于 10mm。⑥ 同一截面内两平行轨道的标高相对差不应大于 10mm。⑦ 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后车轮的基距。⑧ 检查轨道接头是否符合要求，轨道接头高低差及侧向错位不应大于1mm,间隙不应大于 2mm，伸缩缝处的间隙允许偏差为±1mm；⑨ 检查轨道车挡是否以安装好，同一跨端两条轨道上的车挡与起重机缓冲器均应接触。2、桥架组装：① 组装桥架时，先将两主梁用 50 吨吊车分别吊至天车轨道上进行组装，组装合格后再将小车吊装就位。桥架组装应符合下列要求：名 称允许偏差名 称允许偏差主梁上拱度+6.6mm-1.65mm小车轨距端部±2mm跨中+7mm+1mm两对角线相对差5mm同一截面小车轨道高低差3mm主梁旁弯度8.25mm② 组装大车运行机构时，应符合下列要求：名 称允许偏差备 注2下载后可任意编辑起重机跨度±2.65mm起重机跨度的相对差5mm同一端梁下大车车轮同位差 2mm3、起重机试运转①、起重机的试运转包括试运转前的检查，空负荷试运转，静负荷试验和动负荷试运转。在上一步骤未合格之前，不得进行下一步骤的试运转。②、起重机试运转前，应按下列要求进行检查：A、检查电气系统，安全联锁装置，制动器、控制器、照明和信号系统等安装是否符合要求，其动作应灵敏和准确；B、检查钢丝绳端的固定，及其在吊钩、取物装置、滑轮组和卷筒上的缠绕是否正确、可靠；C、各润滑点和减速器所加的油、脂的性能；规格和数量应符合设备技术文件的规定；D、盘动各机构的制...
