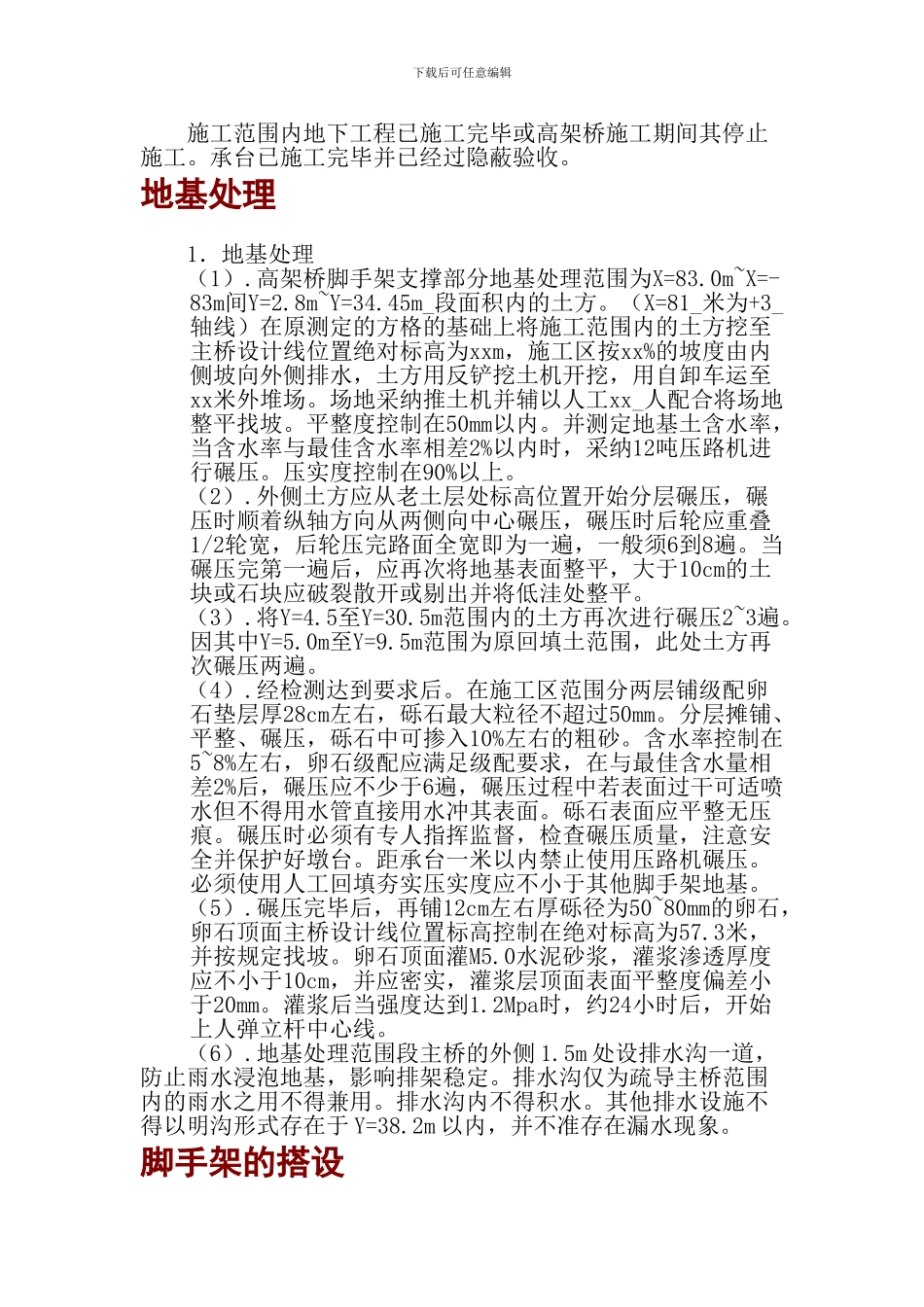

下载后可任意编辑工程结构特点 1．工程结构特点： 主桥为x_联（主桥Ⅰ，主桥Ⅱ），每联x_跨，每跨xx_m，总计xx_m，桥宽xx-xxm，桥面设计线标高xxm，桥面纵坡xx%，行车道横坡为xx%。主桥预应力箱梁高xxm。 箱梁支撑采纳扣件式钢管脚手架传递箱梁自重及施工产生的荷载等。脚手架搭接面积为 xx 米 Xxx 米_。搭设高度约为 xx米。技术准备 第 1 页 共 14 页 2．1技术准备： 仔细阅读图纸了解现场周围环境。对架子工进行岗前培训，仔细学习架子工安全操作规程，教育工人提高成品保护意识。材料准备 第 1 页 共 14 页 2．2材料准备： 钢管（φxx*xx）xx米约xx根（xx_吨） xx米约xx根（x吨） xx米约xx根（xx_吨） xx米约xx根（xx吨） xx米约xx_根（xx吨） 转角扣件约xx个 直角扣件约xx_个 对接扣件约xx个 安全网约xx平 级配卵石约xx方 水泥砂浆M5.0约xx方 xx*xx_木方（长宜为xx米的倍数）约x方 xx*xx木方（长宜为xx米的倍数）约x方 xxmm*xx_mm厚木板约xx方 可调顶托（可调底垫）约 xx_个（xx）劳动力准备 第 1 页 共 14 页 2．3劳动力准备： 架子工xx人 力工 xx 人工序准备 第 1 页 共 14 页 2．4工序准备：下载后可任意编辑 施工范围内地下工程已施工完毕或高架桥施工期间其停止施工。承台已施工完毕并已经过隐蔽验收。地基处理 第 2 页 共 14 页 1．地基处理 （1）.高架桥脚手架支撑部分地基处理范围为X=83.0m~X=-83m间Y=2.8m~Y=34.45m_段面积内的土方。（X=81_米为+3_轴线）在原测定的方格的基础上将施工范围内的土方挖至主桥设计线位置绝对标高为xxm，施工区按xx%的坡度由内侧坡向外侧排水，土方用反铲挖土机开挖，用自卸车运至xx米外堆场。场地采纳推土机并辅以人工xx_人配合将场地整平找坡。平整度控制在50mm以内。并测定地基土含水率，当含水率与最佳含水率相差2%以内时，采纳12吨压路机进行碾压。压实度控制在90%以上。 （2）.外侧土方应从老土层处标高位置开始分层碾压，碾压时顺着纵轴方向从两侧向中心碾压，碾压时后轮应重叠1/2轮宽，后轮压完路面全宽即为一遍，一般须6到8遍。当碾压完第一遍后，应再次将地基表面整平，大于10cm的土块或石块应破裂散开或剔出并将低洼处整平。 （3）.将Y=4.5至Y=30.5m范围内的土方再次进行碾压2~3遍。因其中Y=5.0m至Y=9.5m范围为原回填土范围，此处土方再次碾压两遍。 （4）.经检测达到要求后。在施工区范围分两层铺级配卵石垫层厚28cm左...
