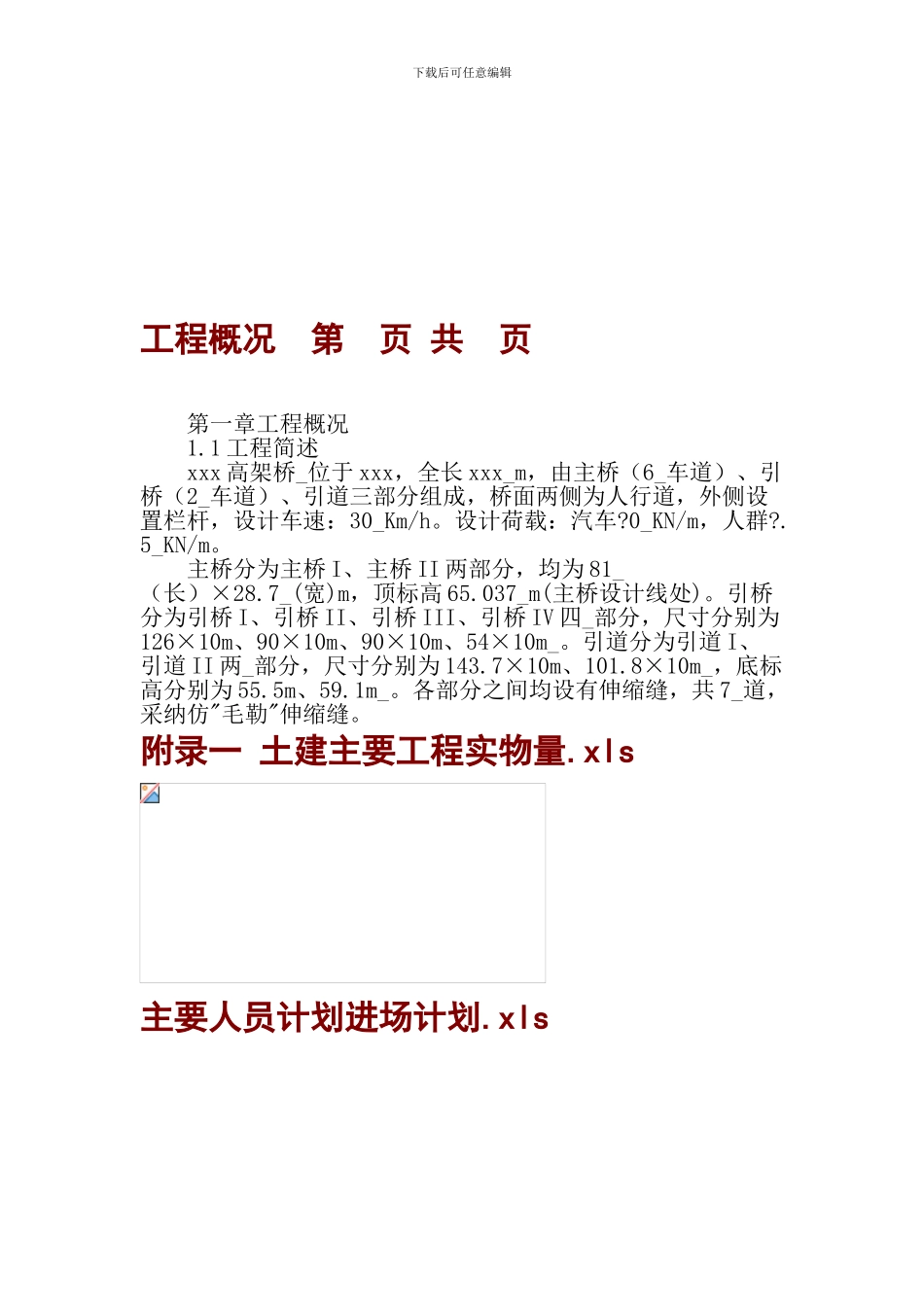

下载后可任意编辑 第 1 页 共 51 页工程概况 第 页 共 页 第一章工程概况 1.1 工程简述 xxx 高架桥_位于 xxx，全长 xxx_m，由主桥（6_车道）、引桥（2_车道）、引道三部分组成，桥面两侧为人行道，外侧设置栏杆，设计车速：30_Km/h。设计荷载：汽车?0_KN/m，人群?.5_KN/m。 主桥分为主桥 I、主桥 II 两部分，均为 81_（长）×28.7_(宽)m，顶标高 65.037_m(主桥设计线处)。引桥分为引桥 I、引桥 II、引桥 III、引桥 IV 四_部分，尺寸分别为 126×10m、90×10m、90×10m、54×10m_。引道分为引道 I、引道 II 两_部分，尺寸分别为 143.7×10m、101.8×10m_，底标高分别为 55.5m、59.1m_。各部分之间均设有伸缩缝，共 7_道，采纳仿"毛勒"伸缩缝。附录一 土建主要工程实物量.xls工程概况 第 页 共 页 第一章工程概况 1.1 工程简述 xxx 高架桥_位于 xxx，全长 xxx_m，由主桥（6_车道）、引桥（2_车道）、引道三部分组成，桥面两侧为人行道，外侧设置栏杆，设计车速：30_Km/h。设计荷载：汽车?0_KN/m，人群?.5_KN/m。 主桥分为主桥 I、主桥 II 两部分，均为 81_（长）×28.7_(宽)m，顶标高 65.037_m(主桥设计线处)。引桥分为引桥 I、引桥 II、引桥 III、引桥 IV 四_部分，尺寸分别为126×10m、90×10m、90×10m、54×10m_。引道分为引道 I、引道 II 两_部分，尺寸分别为 143.7×10m、101.8×10m_，底标高分别为 55.5m、59.1m_。各部分之间均设有伸缩缝，共 7_道，采纳仿"毛勒"伸缩缝。附录一 土建主要工程实物量.xls主要人员计划进场计划.xls 第 1 页 共 51 页下载后可任意编辑桥梁上部结构形式 第 2 页 共 51 页 一．桥梁上部结构形式 1．主桥为3_跨（27_m跨径）一联的现浇预应力箱型连续梁，共两联162_m长，梁高1.2_m，每联设中横梁两道、边横梁两道，横断面共7_个箱室。 2．桥为4_联，分别为7×18.0m，5×18.0m，5×18.0m，3×18.0m_，共360_m长。 3．桥面铺装 80mm 厚 C40 防水混凝土。桥梁下部结构形式 第 2 页 共 51 页 二．桥梁下部结构形式 1．桥台为U形钢筋砼桥台，设于引道与引桥交接处，共两_个。桥台顶面设有支座垫石。 2．墩：主桥、引桥均为钢筋砼圆柱形桥墩，直径均为1.5m。 3．承台：厚度均为1.5_m，分为4.5×4.5m、5.2×5.2m、8.233×4.5m、7.5×4.5m_四_种。 4．桩基：均为钻孔灌注桩，主桥桩径1.2_m，引桥桩径1.0_m。桩长分为25m、3...
