机场高架桥墩施工方案VIP免费

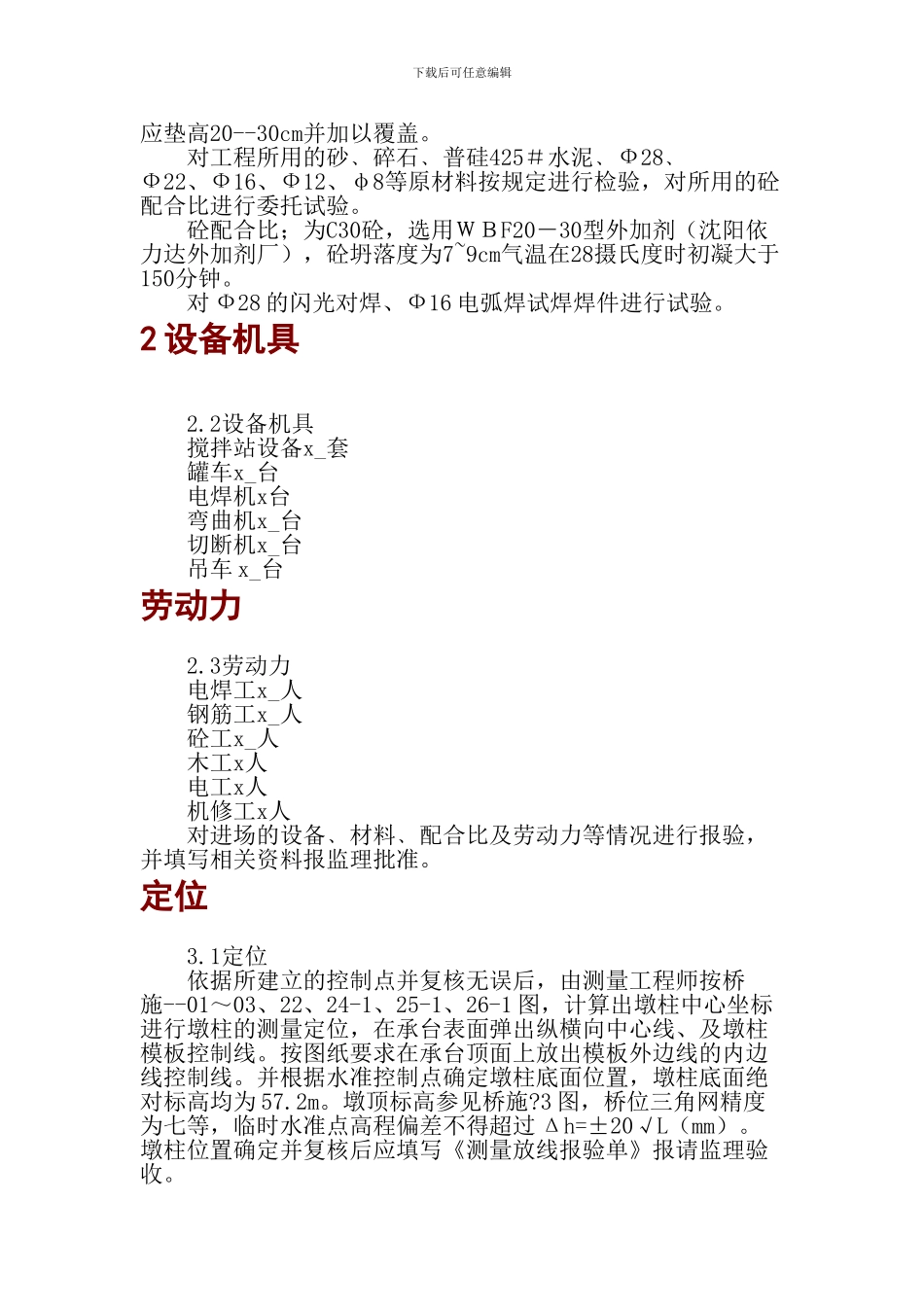

下载后可任意编辑 1、工程概况 xx工程，主桥全长xx米，共x_联，每联x跨，每跨xx_米。桥面设计线绝对标高为xx米。为钻孔灌注摩擦桩基础。 墩柱为直径xx米，顶部直径xx_米，高为xx_米左右主桥共xx根。 气象资料最高气温 x 第 1 页 共 9 页 最高气温 xx_℃，最低气温 xx℃，降雨总量 xxmm，日最大降雨 xx_mm，降雨季节 x～x_月份，主导风向：夏季 xx_风。编制依据 第 1 页 共 9 页 编制依据： 1、xx施工组织设计 2、xx_设计的xx桥施-01～03、22、24-1、25-1、26-1图及设计说明。 3、《公路桥涵施工技术法律规范》JTJ-041?9。 4、《公路工程质量检验评定标准》JTJ－98。 5、证书编号为xx的高架桥岩土工程勘察报告。 6、《公路工程施工定额》及其他资料。 7、现场实际情况。材料准备 第 1 页 共 9 页 2.1材料准备 钢筋Ф28xxt Ф22xx_t Ф16xx_t Ф12xxt φ8xx_t 506电焊条xxKg 22号扎丝xxKg 水泥普硅425xxt 砂子中粗砂xx立方 碎石0.5?.15cmxx立方 WBF20?0型xx_公斤 钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收、分别堆放，不得混杂钢筋，且应立牌以识别。钢筋堆放下载后可任意编辑应垫高20--30cm并加以覆盖。 对工程所用的砂﹑碎石﹑普硅425＃水泥﹑Ф28﹑Ф22、Ф16、Ф12、φ8等原材料按规定进行检验，对所用的砼配合比进行委托试验。 砼配合比；为C30砼，选用ＷＢF20－30型外加剂（沈阳依力达外加剂厂），砼坍落度为7~9cm气温在28摄氏度时初凝大于150分钟。 对 Ф28 的闪光对焊、Ф16 电弧焊试焊焊件进行试验。2 设备机具 第 2 页 共 9 页 2.2设备机具 搅拌站设备x_套 罐车x_台 电焊机x台 弯曲机x_台 切断机x_台 吊车 x_台劳动力 第 2 页 共 9 页 2.3劳动力 电焊工x_人 钢筋工x_人 砼工x_人 木工x人 电工x人 机修工x人 对进场的设备﹑材料﹑配合比及劳动力等情况进行报验，并填写相关资料报监理批准。定位 第 2 页 共 9 页 3.1定位 依据所建立的控制点并复核无误后，由测量工程师按桥施--01～03、22、24-1、25-1、26-1 图，计算出墩柱中心坐标进行墩柱的测量定位，在承台表面弹出纵横向中心线、及墩柱模板控制线。按图纸要求在承台顶面上放出模板外边线的内边线控制线。并根据水准控制点确定墩柱底面位置，墩柱底面绝对标高均为 57.2m。墩顶标高参见桥施?3 图，桥位三角网精度为七等，临时水准点高程偏差不得超过 Δh=±20√L（mm...
