机械工程测试技术-习题集VIP免费

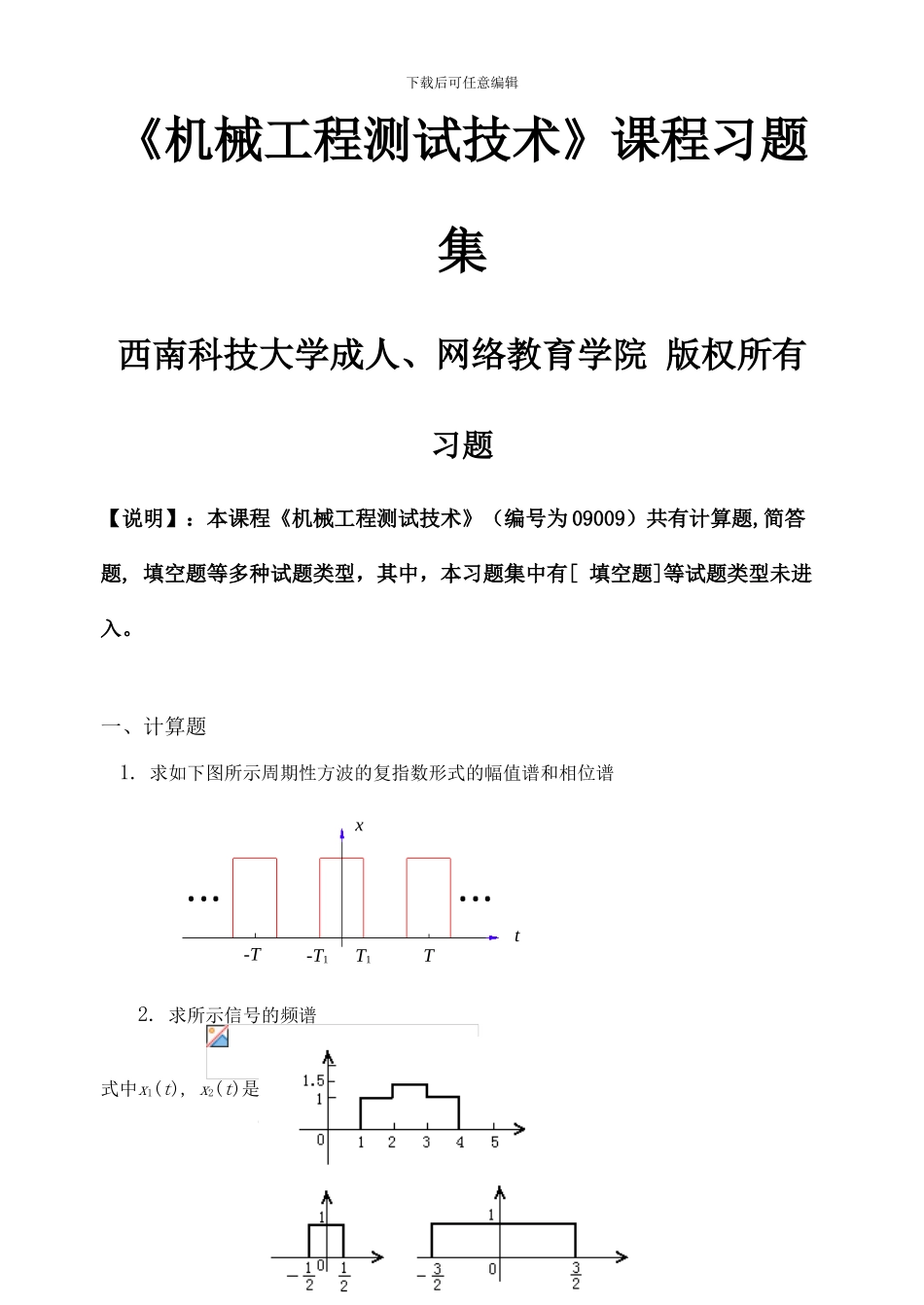

机械工程测试技术-习题集_第1页
1/13
机械工程测试技术-习题集_第2页
2/13
机械工程测试技术-习题集_第3页
3/13
下载后可任意编辑《机械工程测试技术》课程习题集西南科技大学成人、网络教育学院 版权所有习题【说明】:本课程《机械工程测试技术》(编号为 09009)共有计算题,简答题, 填空题等多种试题类型,其中,本习题集中有[ 填空题]等试题类型未进入。一、计算题1. 求如下图所示周期性方波的复指数形式的幅值谱和相位谱2. 求所示信号的频谱式中x1(t), x2(t)是所示矩形脉冲。 第 1 页 共 13 页txT1-T1T-T下载后可任意编辑3. 余弦偏置调制信号的频谱。4. 已 知 信 号 x(t)=5sin10t+5cos(100t-π/4)+4sin(200t+π/6) , 通 过 传 递 函 数 为 的测试系统,试确定输出信号的频率成分并绘出输出信号的幅值谱。5. 一阶温度传感器,其时间常数 τ=3.5 (s),试求:将其快速放入某液体中测得温度误差在 2%范围内所需的近似时间。6. 有一金属电阻应变片,其灵敏度 S=2.5,R =120Ω,设工作时其应变为 1200μ,问ΔR 是多少?若将此应变片与 2V 直流电源组成回路,试求无应变时和有应变时回路的电流各是多少?。7. 用时间常数为 0.5 的一阶装置进行测量,若被测参数按正弦规律变化,若要求装置指示值的幅值误差小于 2%,问被测参数变化的最高频率是多少?假如被测参数的周期是 2s和 5s,问幅值误差是多少?8. 已知低通滤波器的频率特性为,式中= 0.05s,当输入信号时,求其输出,并比较与的幅值与相位有何区别。9. 进行某次动态压力测量时,所采纳的压电式力传感器的灵敏度为 90.9nC/Mpa,将它与增益为 0.005v/nc 的电荷放大器相连,而电荷放大器的输出接到一台笔式记录仪上,记录仪的灵敏度为 20mm/v。试计算这个测量系统的总灵敏度。又当压力变化为 3.5Mpa 时,记录笔在记录纸上的偏移量是多少?10. 应 变 片 称 重 传 感 器 , 其 弹 性 体 为 圆 柱 体 , 直 径 D=10cm , 材 料 弹 性 模 量E=205×109N/m2,用它称 50 吨重物体,若用电阻丝式应变片,应变片的灵敏度系数S=2,R=120Ω,问电阻变化多少?11. 余弦信号被矩形脉冲调幅,其数学表达式为试求其频谱12. 已知某信号的截频 fc=125Hz,现要对其作数字频谱分析,频率分辨间隔=1Hz。问:1)采样间隔和采样频率应满足什么条件?2)数据块点数 N 应满足什么条件?3)原模拟第 2 页 共 13 页下载后可任意编辑信号的记录长度 T=?13. 求同周期的方波和正弦波的互相关函数14. 已知理想低通滤波器试求当函数通过...
