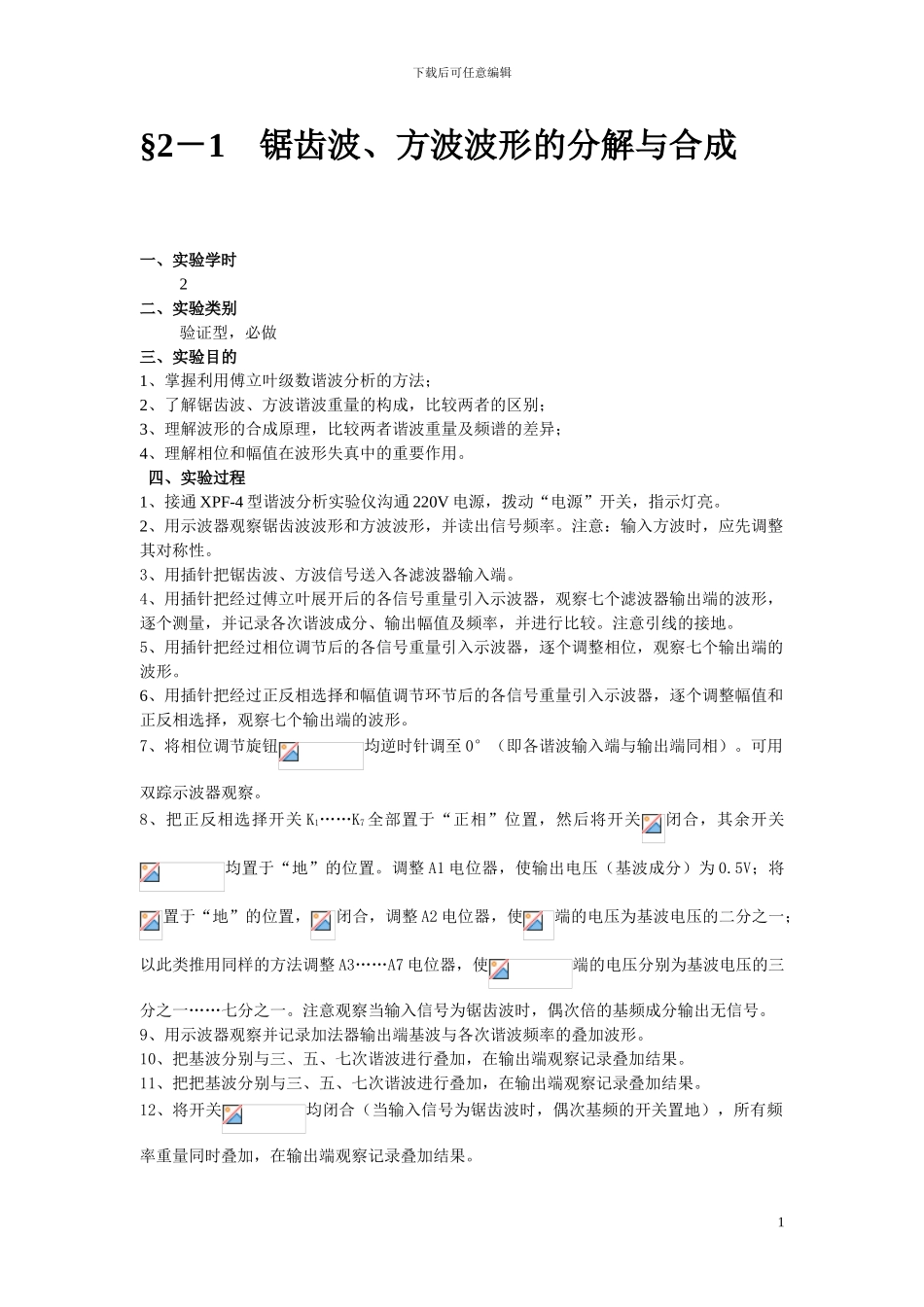

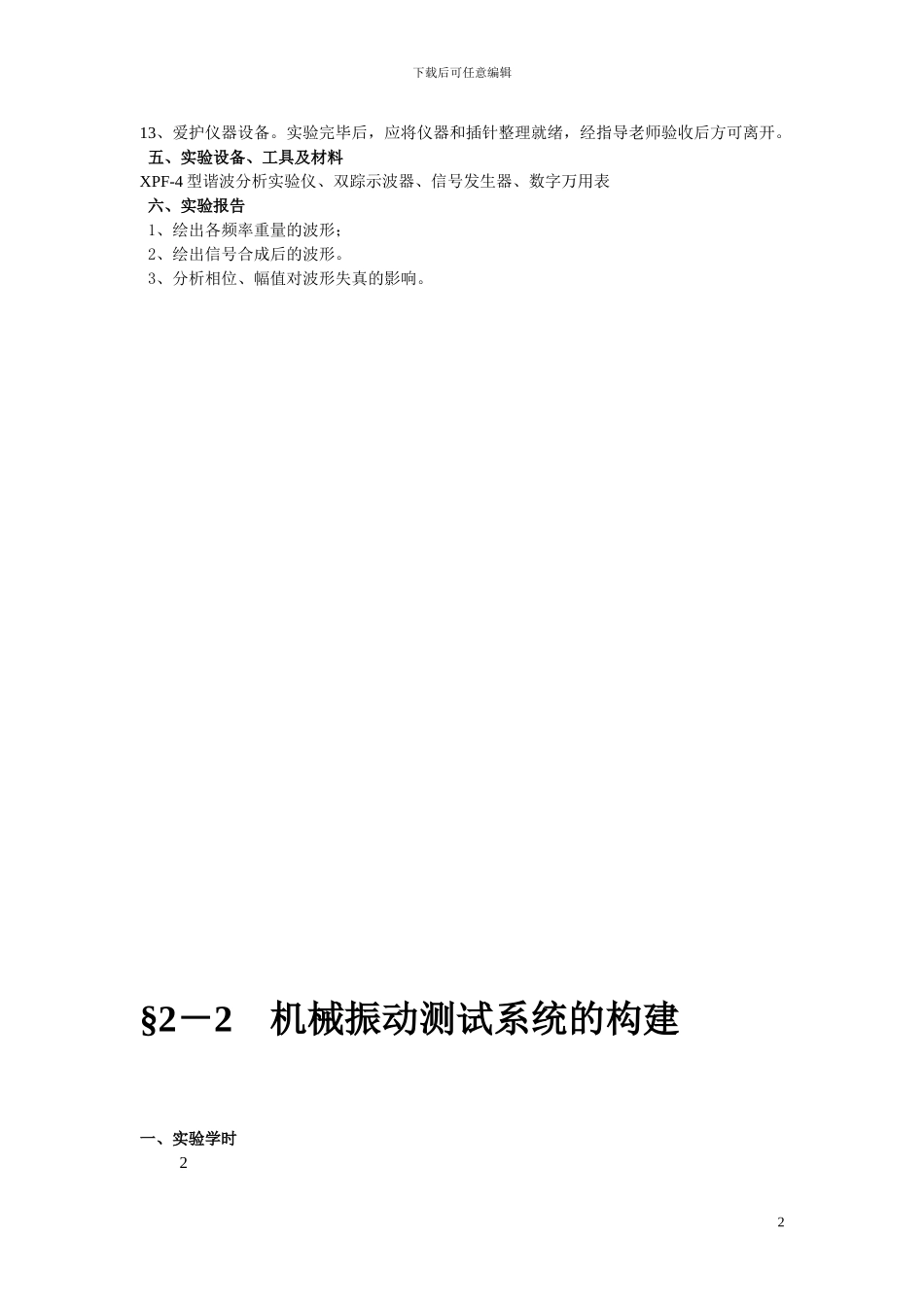

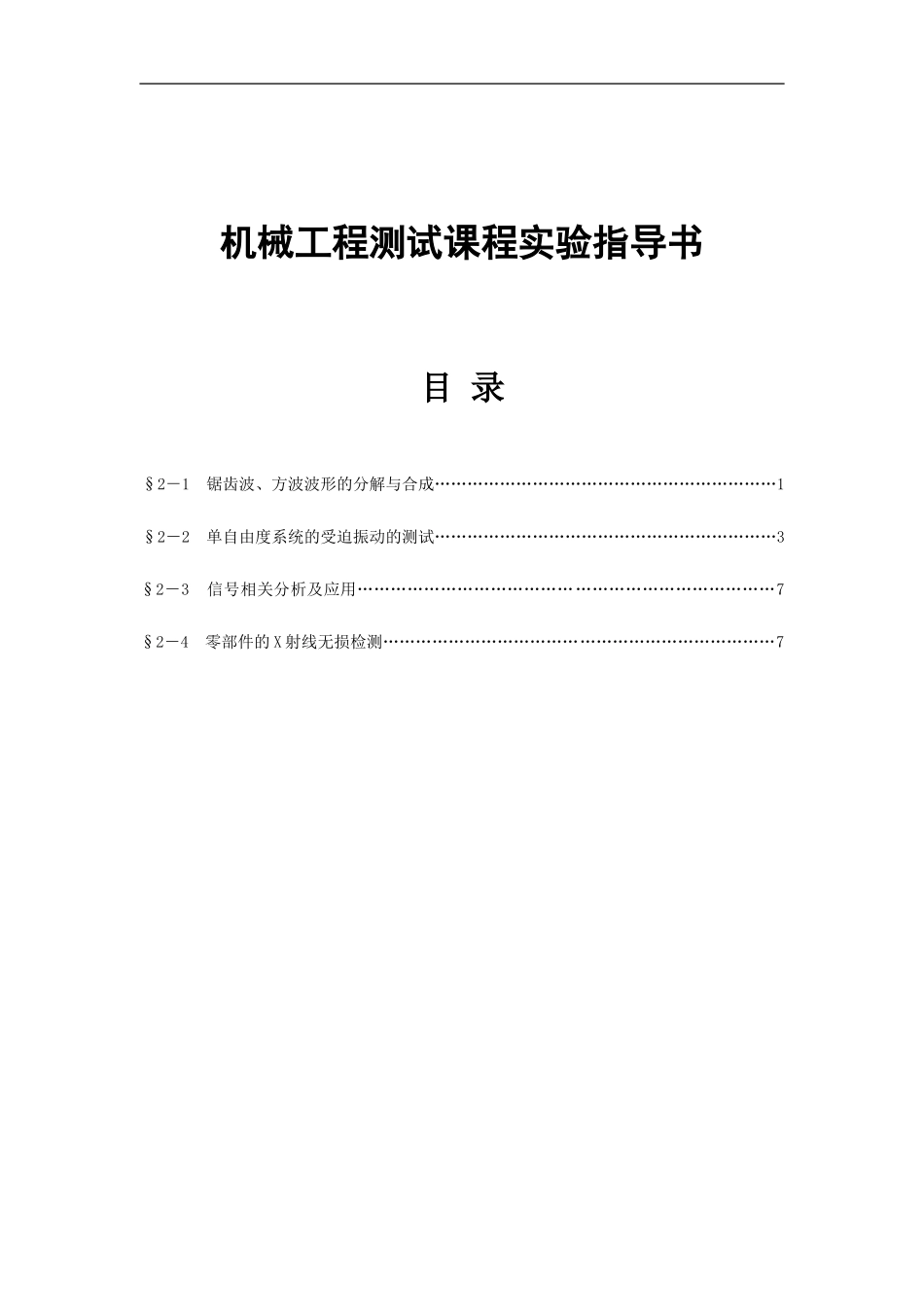

机械工程测试课程实验指导书目 录§2－1 锯齿波、方波波形的分解与合成………………………………………………………1§2－2 单自由度系统的受迫振动的测试………………………………………………………3§2－3 信号相关分析及应用…………………………………………………………………7§2－4 零部件的 X 射线无损检测………………………………………………………………7下载后可任意编辑§2－1 锯齿波、方波波形的分解与合成一、实验学时2二、实验类别验证型，必做三、实验目的1、掌握利用傅立叶级数谐波分析的方法；2、了解锯齿波、方波谐波重量的构成，比较两者的区别；3、理解波形的合成原理，比较两者谐波重量及频谱的差异；4、理解相位和幅值在波形失真中的重要作用。四、实验过程1、接通 XPF-4 型谐波分析实验仪沟通 220V 电源，拨动“电源”开关，指示灯亮。2、用示波器观察锯齿波波形和方波波形，并读出信号频率。注意：输入方波时，应先调整其对称性。3、用插针把锯齿波、方波信号送入各滤波器输入端。4、用插针把经过傅立叶展开后的各信号重量引入示波器，观察七个滤波器输出端的波形，逐个测量，并记录各次谐波成分、输出幅值及频率，并进行比较。注意引线的接地。5、用插针把经过相位调节后的各信号重量引入示波器，逐个调整相位，观察七个输出端的波形。6、用插针把经过正反相选择和幅值调节环节后的各信号重量引入示波器，逐个调整幅值和正反相选择，观察七个输出端的波形。7、将相位调节旋钮均逆时针调至 0°（即各谐波输入端与输出端同相）。可用双踪示波器观察。8、把正反相选择开关 K1……K7 全部置于“正相”位置，然后将开关闭合，其余开关均置于“地”的位置。调整 A1 电位器，使输出电压（基波成分）为 0.5V；将置于“地”的位置，闭合，调整 A2 电位器，使端的电压为基波电压的二分之一；以此类推用同样的方法调整 A3……A7 电位器，使端的电压分别为基波电压的三分之一……七分之一。注意观察当输入信号为锯齿波时，偶次倍的基频成分输出无信号。9、用示波器观察并记录加法器输出端基波与各次谐波频率的叠加波形。10、把基波分别与三、五、七次谐波进行叠加，在输出端观察记录叠加结果。11、把把基波分别与三、五、七次谐波进行叠加，在输出端观察记录叠加结果。12、将开关均闭合（当输入信号为锯齿波时，偶次基频的开关置地），所有频率重量同时叠加，在输出端观察记录叠加结果。1下载后可任意编辑1...
