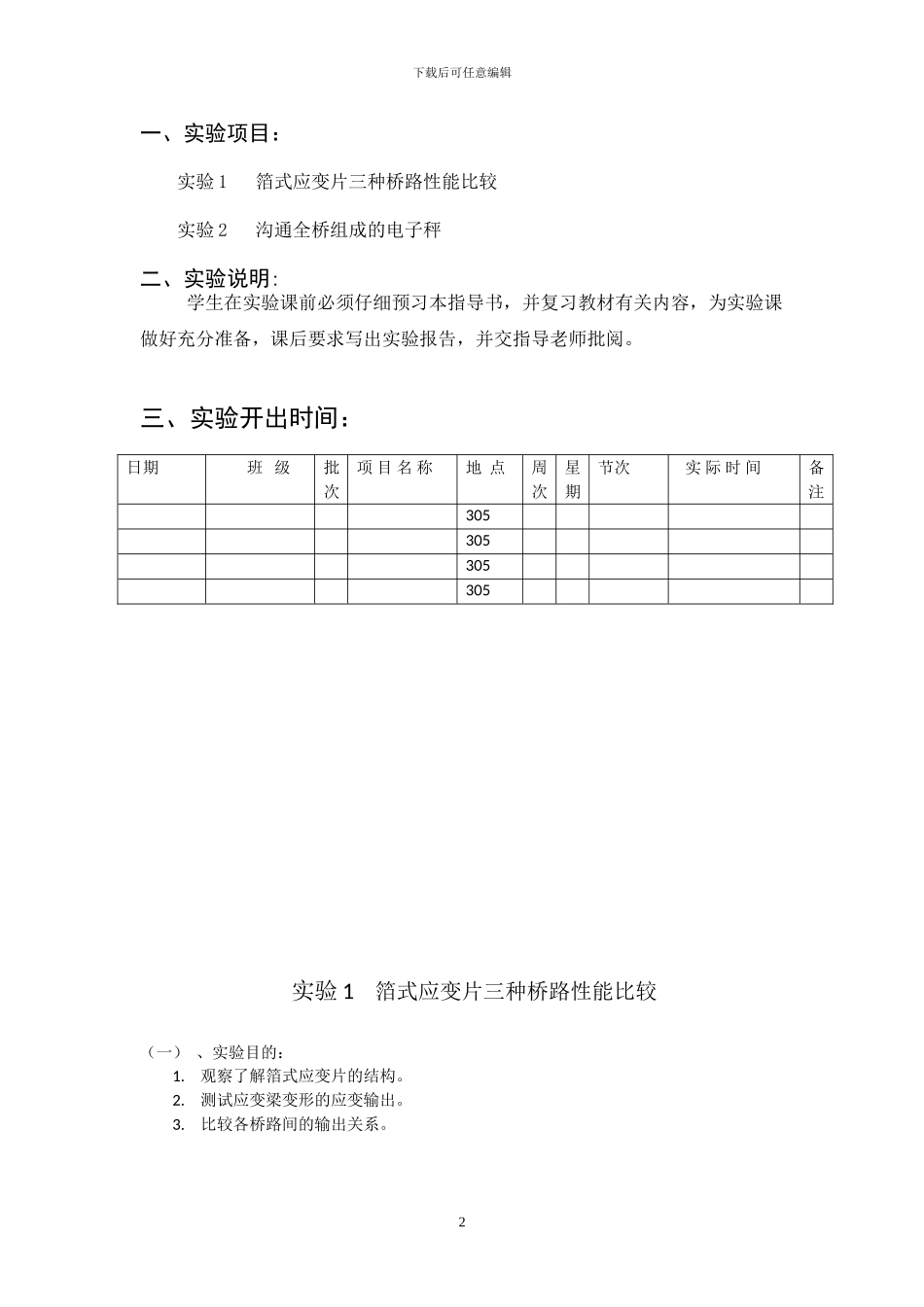

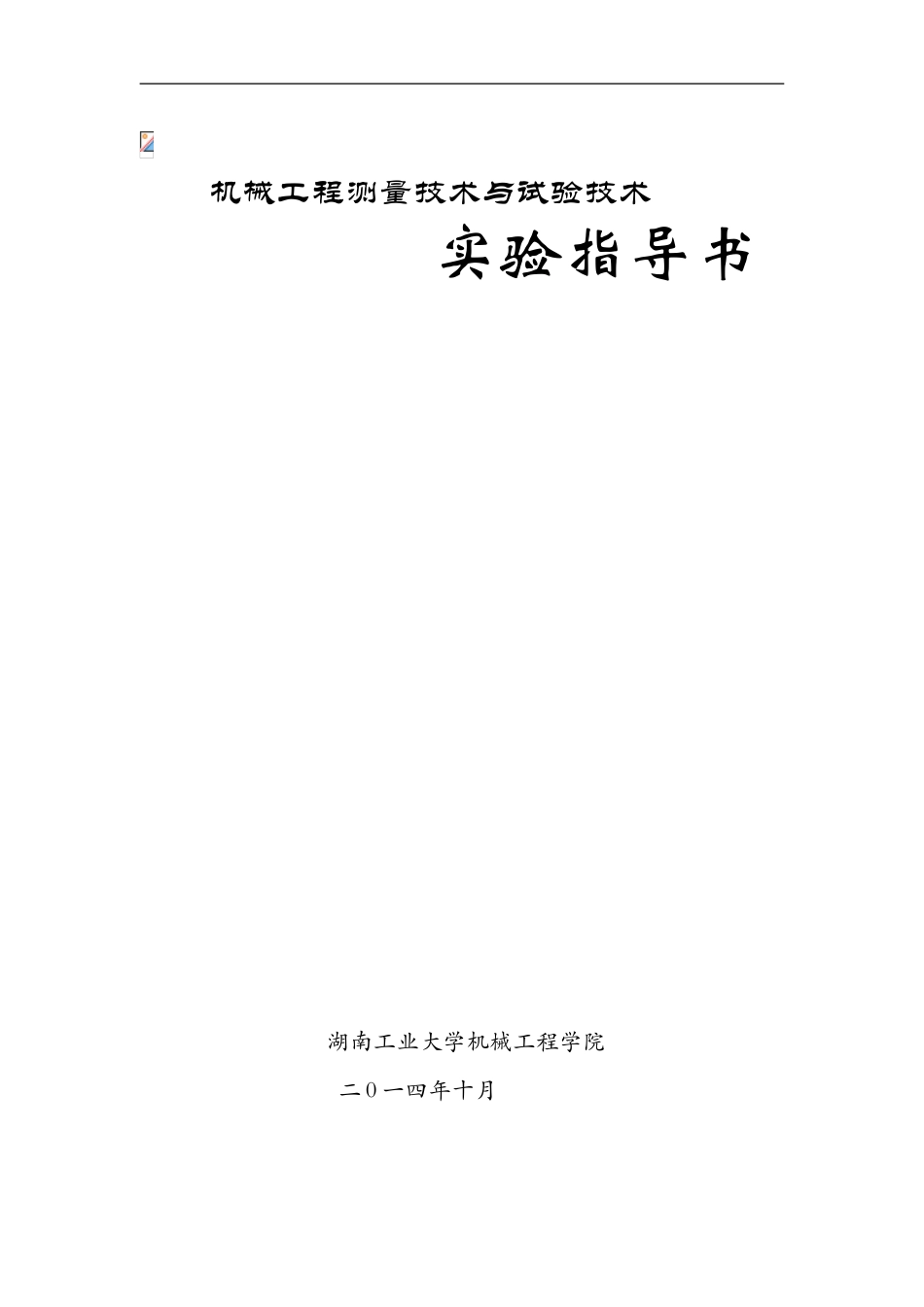

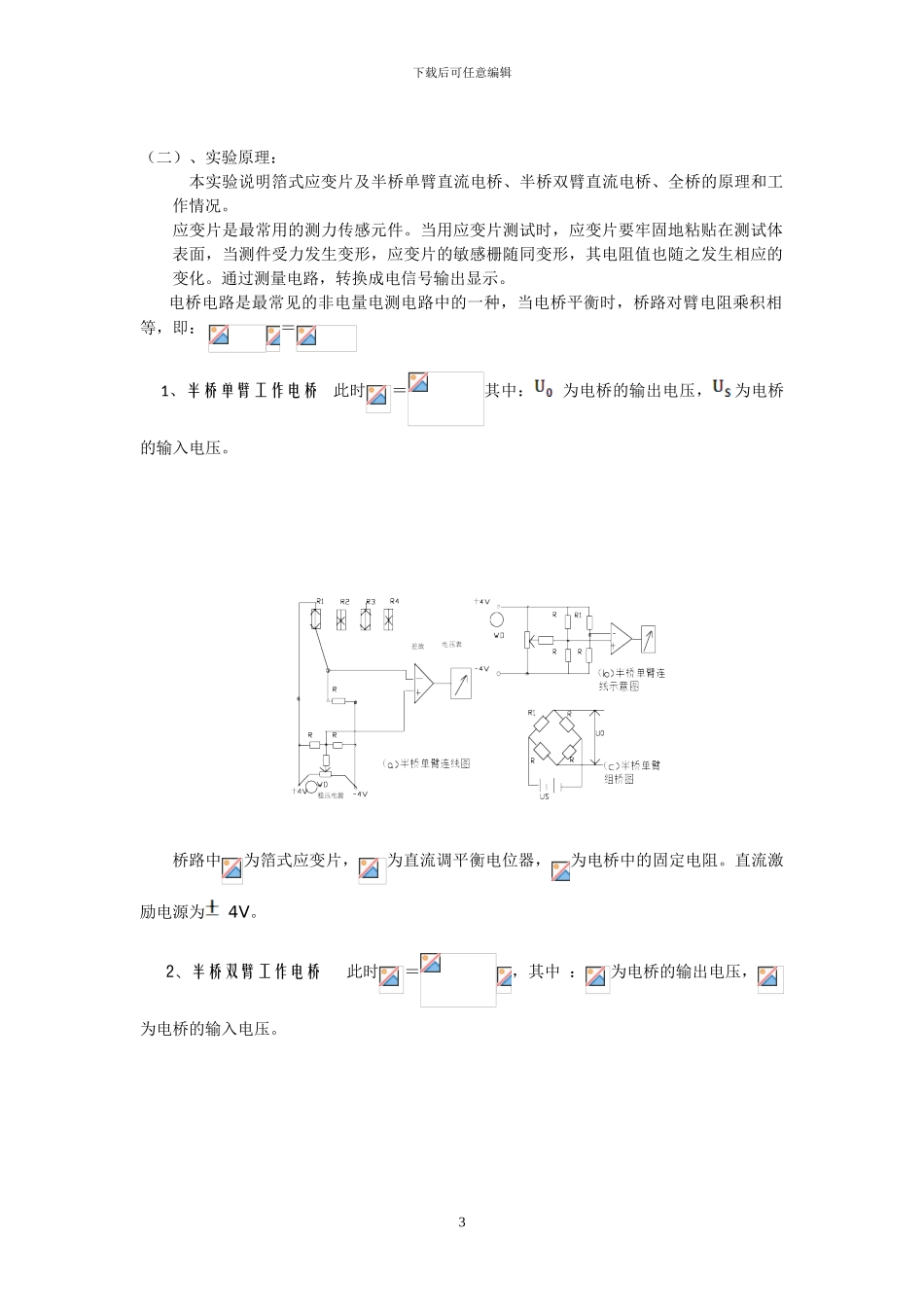

机械工程测量技术与试验技术实验指导书湖南工业大学机械工程学院 二 0 一四年十月下载后可任意编辑一、实验项目：实验 1 箔式应变片三种桥路性能比较实验 2 沟通全桥组成的电子秤二、实验说明: 学生在实验课前必须仔细预习本指导书，并复习教材有关内容，为实验课做好充分准备，课后要求写出实验报告，并交指导老师批阅。 三、实验开出时间：日期班 级批次项 目 名 称地 点周次星期节次实 际 时 间备注305305305305实验 1 箔式应变片三种桥路性能比较（一） 、实验目的：1.观察了解箔式应变片的结构。2.测试应变梁变形的应变输出。3.比较各桥路间的输出关系。2下载后可任意编辑（二）、实验原理：本实验说明箔式应变片及半桥单臂直流电桥、半桥双臂直流电桥、全桥的原理和工作情况。应变片是最常用的测力传感元件。当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生变形，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。通过测量电路，转换成电信号输出显示。 电桥电路是最常见的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，即： ＝ 1、半桥单臂工作电桥 此时＝其中： 为电桥的输出电压，为电桥的输入电压。 桥路中为箔式应变片，为直流调平衡电位器，为电桥中的固定电阻。直流激励电源为4V。 2、半桥双臂工作电桥 此时＝，其中 ：为电桥的输出电压，为电桥的输入电压。3下载后可任意编辑3、四臂（全桥）工作电桥 此时＝，其中：为电桥的输出电压，为电桥的输入电压。 由此可见，采纳四臂工作的电桥能获得线性输出，同时它的输出电压为半桥单臂工作电桥输出电压的四倍，为半桥双臂工作电桥输出电压的二倍。（三）、实验所需部件： 直流稳压电源（4V 档）、电桥、差动放大器、箔式应变片、悬臂梁、称重砝码、电压表。（四）、实验步骤：1、预热：确认接线无误后开启仪器电源,并预热数分钟。4下载后可任意编辑2、调零：先将差动放大器增益置最小的位置（逆时针方向旋转到底），然后缓慢调整电桥电位器,使测试系统输出接近零；再将差动放大器增益逐步往上调大至中间位置（不要调至最大位置），缓慢调整电桥电位器,使测试系统输出为零。3、加载：在悬臂梁上依次放上砝码，依次记录差动放大器输出电压值。（五）、注意事项：1、实验前应检查接插线是否完好，连接电路时应尽量使用较短的接插线，以避开引入干扰。 2、接插线插入插孔时轻轻地做一小角度的转动，以保证接触...
