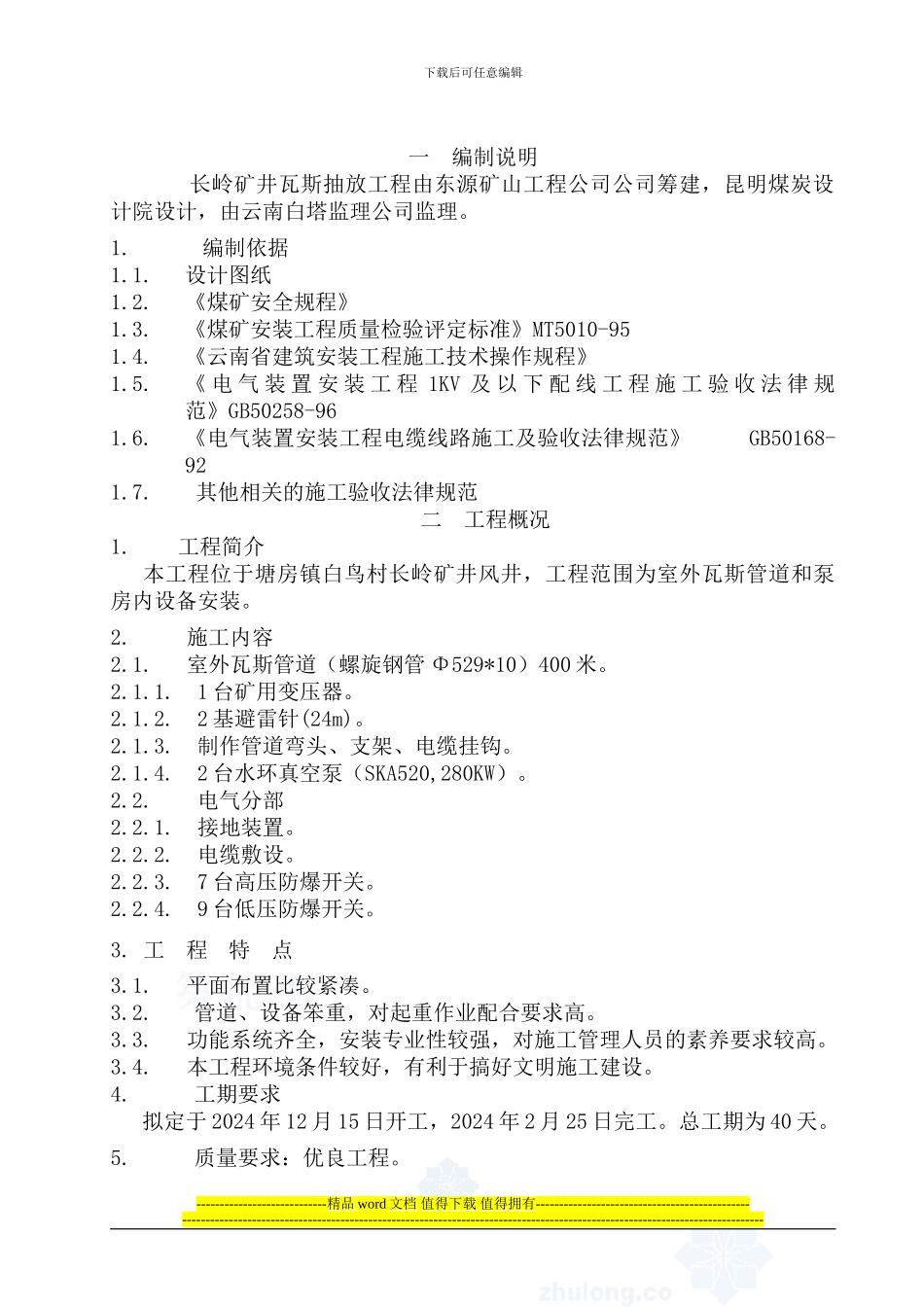

下载后可任意编辑一 编制说明 长岭矿井瓦斯抽放工程由东源矿山工程公司公司筹建，昆明煤炭设计院设计，由云南白塔监理公司监理。1.编制依据1.1.设计图纸1.2.《煤矿安全规程》1.3.《煤矿安装工程质量检验评定标准》MT5010-951.4.《云南省建筑安装工程施工技术操作规程》1.5.《 电 气 装 置 安 装 工 程 1KV 及 以 下 配 线 工 程 施 工 验 收 法 律 规范》GB50258-961.6.《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-921.7. 其他相关的施工验收法律规范二 工程概况1.工程简介本工程位于塘房镇白鸟村长岭矿井风井，工程范围为室外瓦斯管道和泵房内设备安装。2. 施工内容2.1. 室外瓦斯管道（螺旋钢管 Φ529*10）400 米。2.1.1. 1 台矿用变压器。2.1.2. 2 基避雷针(24m)。2.1.3. 制作管道弯头、支架、电缆挂钩。2.1.4. 2 台水环真空泵（SKA520,280KW）。2.2. 电气分部2.2.1. 接地装置。2.2.2. 电缆敷设。2.2.3. 7 台高压防爆开关。2.2.4. 9 台低压防爆开关。3. 工程特点3.1. 平面布置比较紧凑。3.2.管道、设备笨重，对起重作业配合要求高。3.3. 功能系统齐全，安装专业性较强，对施工管理人员的素养要求较高。3.4. 本工程环境条件较好，有利于搞好文明施工建设。4.工期要求拟定于 2024 年 12 月 15 日开工，2024 年 2 月 25 日完工。总工期为 40 天。5.质量要求：优良工程。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑三 施工管理及施工组织1．项目部管理架构 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------项目部技术员质检员钳工组电工组起重组材料组质安组资料组动力 开关柜安装各工种质安员材料采购瓦斯管运输材料选型定板材料保管交工技术资料各类文件往来专职电工避雷针组立义务消防队管道安装瓦斯泵安装非标加工各类安装班组下载后可任意编辑2．项目部人员构成1 、劳动力计划表劳动力计划表工种人数钳工4 人焊工4 人电工1 人...
