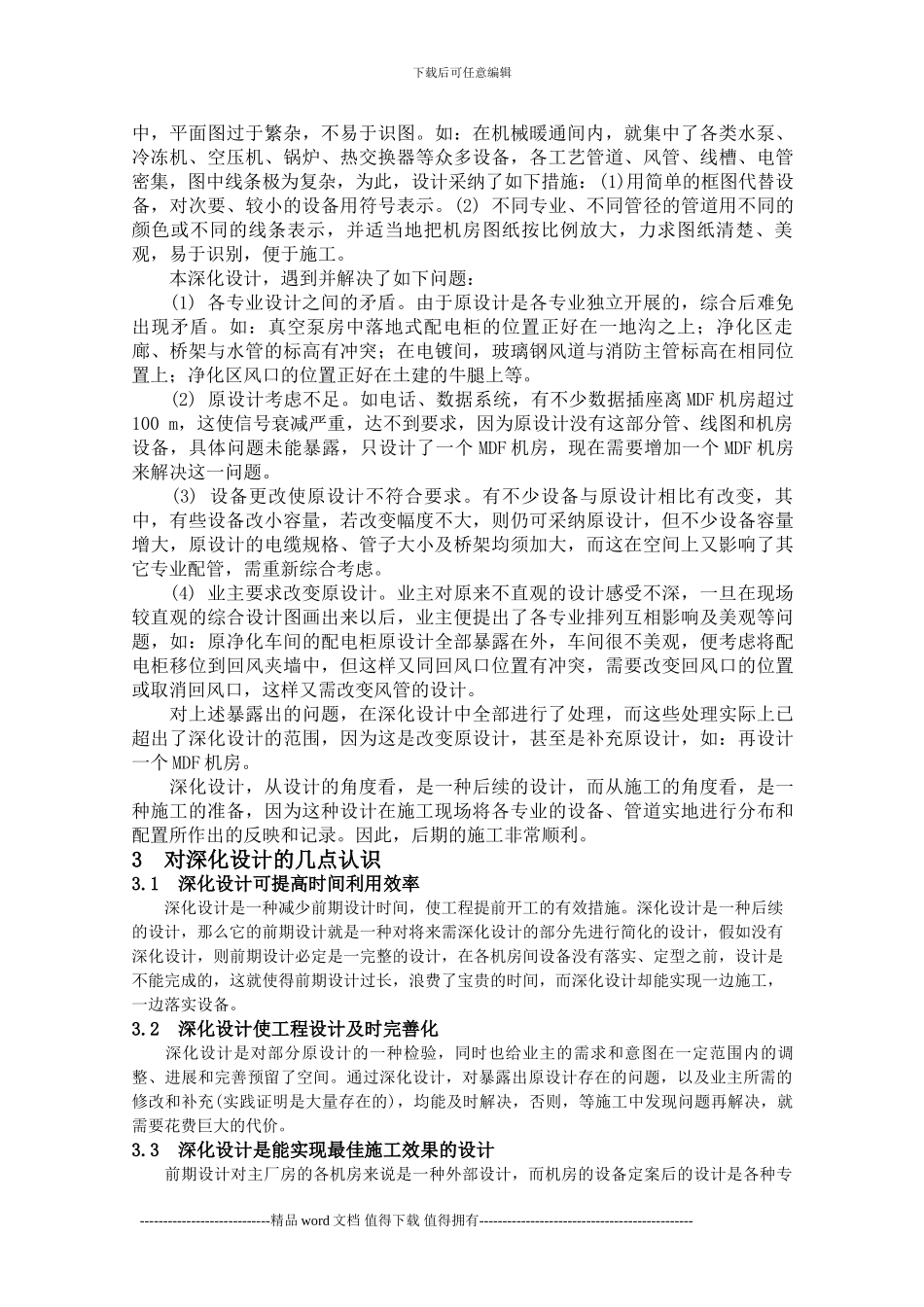

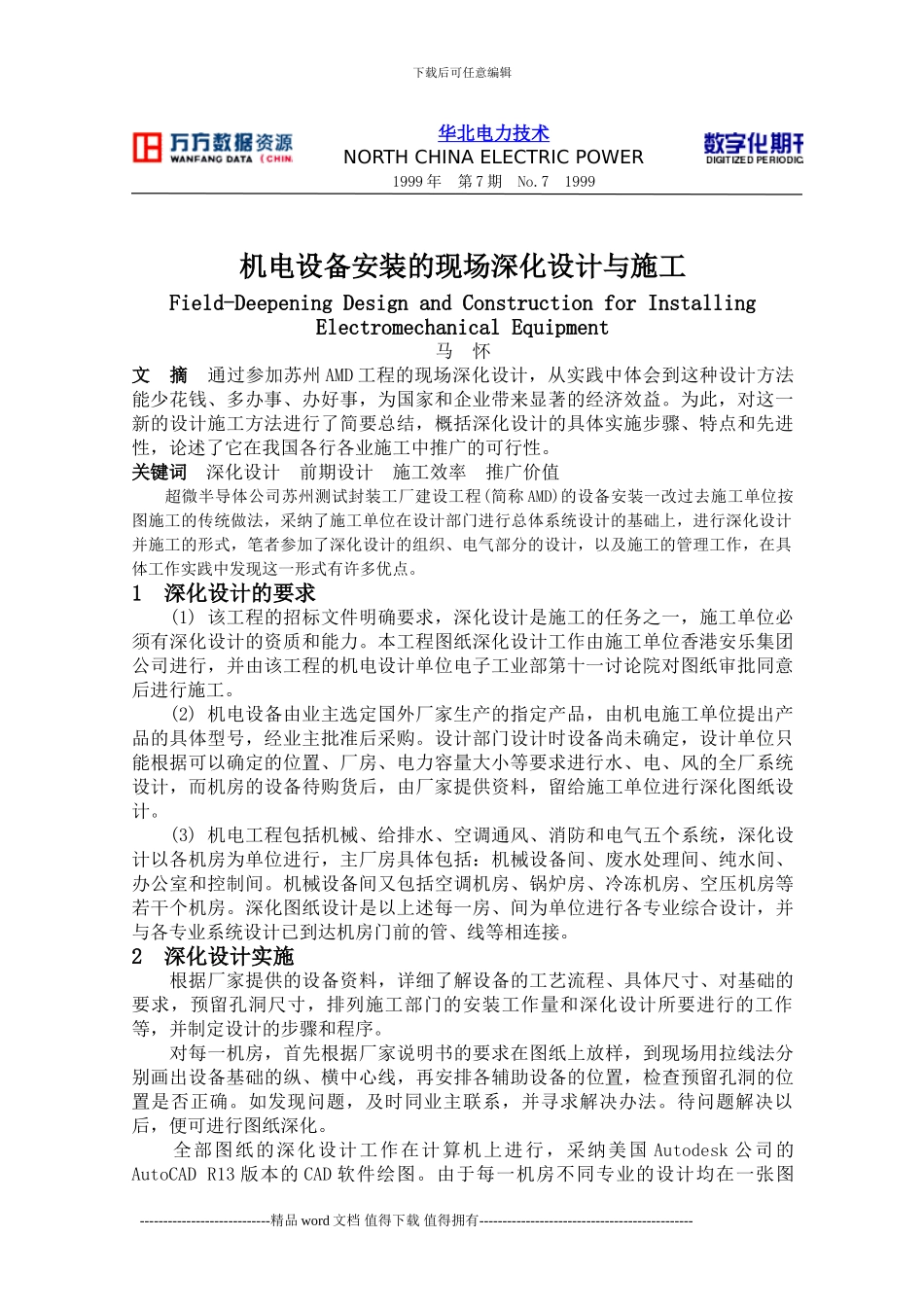

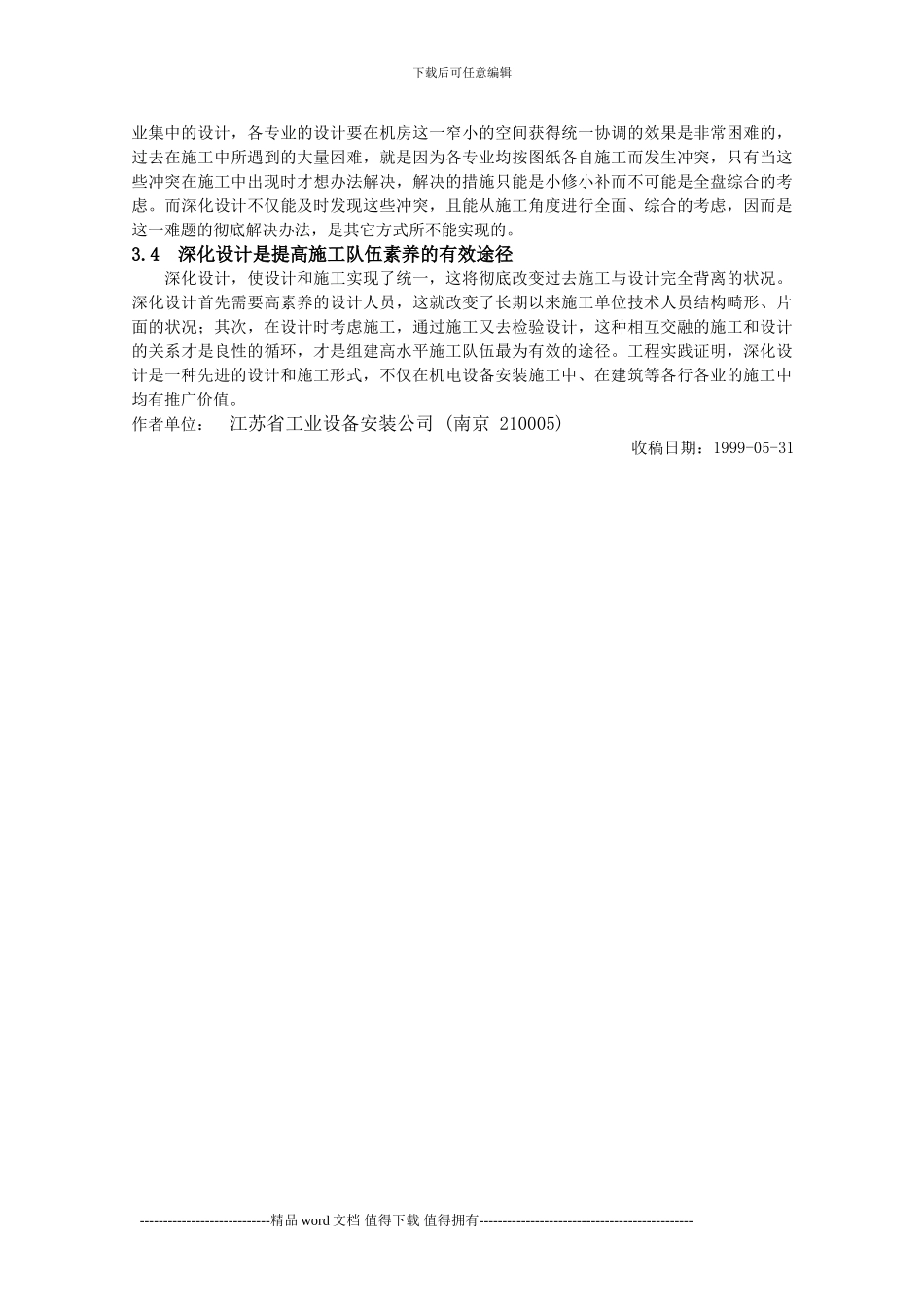

下载后可任意编辑华北电力技术NORTH CHINA ELECTRIC POWER1999 年 第 7 期 No.7 1999机电设备安装的现场深化设计与施工Field-Deepening Design and Construction for InstallingElectromechanical Equipment 马 怀文 摘 通过参加苏州 AMD 工程的现场深化设计，从实践中体会到这种设计方法能少花钱、多办事、办好事，为国家和企业带来显著的经济效益。为此，对这一新的设计施工方法进行了简要总结，概括深化设计的具体实施步骤、特点和先进性，论述了它在我国各行各业施工中推广的可行性。关键词 深化设计 前期设计 施工效率 推广价值 超微半导体公司苏州测试封装工厂建设工程(简称 AMD)的设备安装一改过去施工单位按图施工的传统做法，采纳了施工单位在设计部门进行总体系统设计的基础上，进行深化设计并施工的形式，笔者参加了深化设计的组织、电气部分的设计，以及施工的管理工作，在具体工作实践中发现这一形式有许多优点。1 深化设计的要求 (1) 该工程的招标文件明确要求，深化设计是施工的任务之一，施工单位必须有深化设计的资质和能力。本工程图纸深化设计工作由施工单位香港安乐集团公司进行，并由该工程的机电设计单位电子工业部第十一讨论院对图纸审批同意后进行施工。 (2) 机电设备由业主选定国外厂家生产的指定产品，由机电施工单位提出产品的具体型号，经业主批准后采购。设计部门设计时设备尚未确定，设计单位只能根据可以确定的位置、厂房、电力容量大小等要求进行水、电、风的全厂系统设计，而机房的设备待购货后，由厂家提供资料，留给施工单位进行深化图纸设计。 (3) 机电工程包括机械、给排水、空调通风、消防和电气五个系统，深化设计以各机房为单位进行，主厂房具体包括：机械设备间、废水处理间、纯水间、办公室和控制间。机械设备间又包括空调机房、锅炉房、冷冻机房、空压机房等若干个机房。深化图纸设计是以上述每一房、间为单位进行各专业综合设计，并与各专业系统设计已到达机房门前的管、线等相连接。2 深化设计实施 根据厂家提供的设备资料，详细了解设备的工艺流程、具体尺寸、对基础的要求，预留孔洞尺寸，排列施工部门的安装工作量和深化设计所要进行的工作等，并制定设计的步骤和程序。 对每一机房，首先根据厂家说明书的要求在图纸上放样，到现场用拉线法分别画出设备基础的纵、横中心线，再安排各辅助设备的位置，检查预留孔洞的位置是否正确。如发现问题，及时同业主联...
