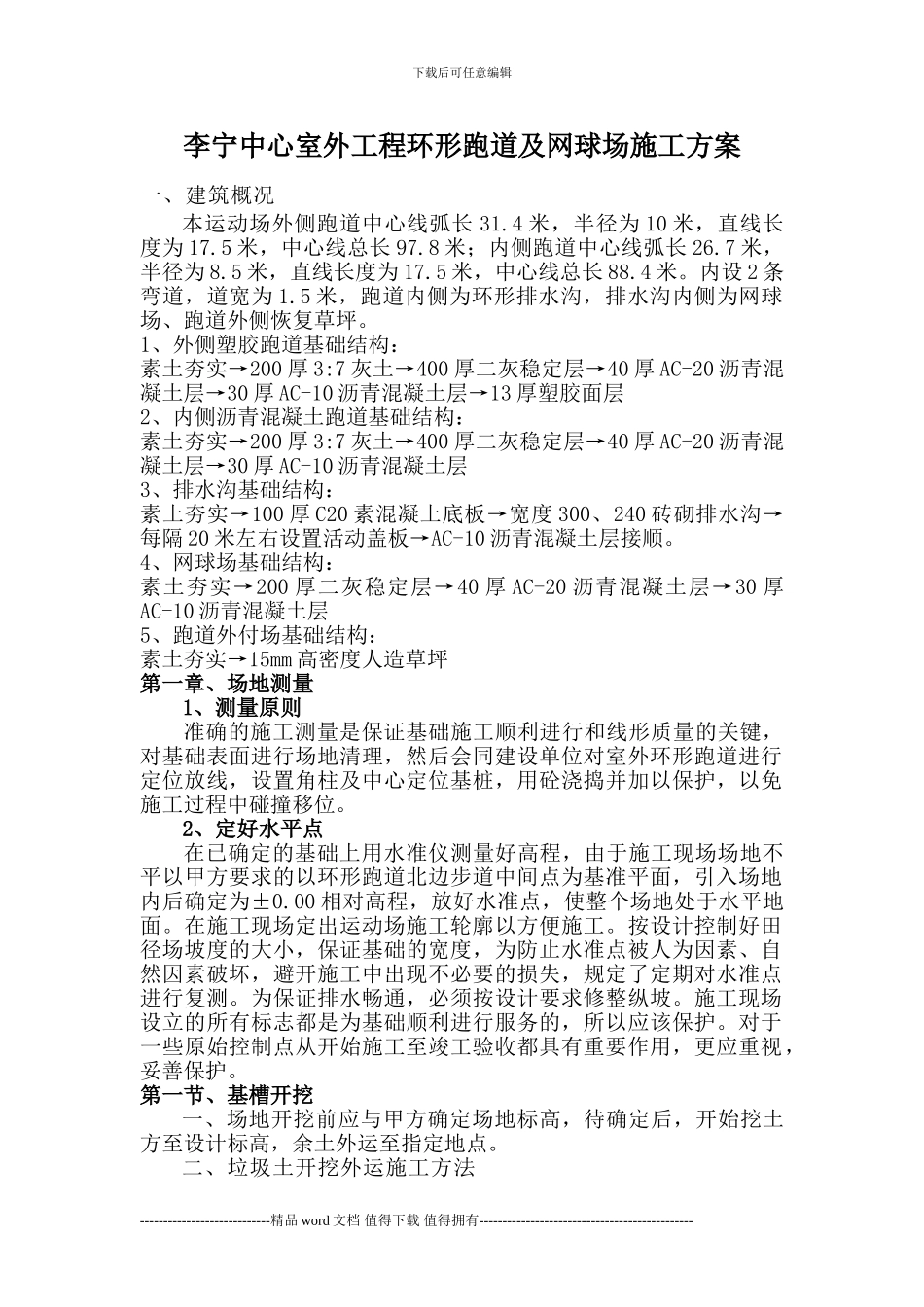

下载后可任意编辑李宁中心室外工程环形跑道及网球场施工方案一、建筑概况本运动场外侧跑道中心线弧长 31.4 米，半径为 10 米，直线长度为 17.5 米，中心线总长 97.8 米；内侧跑道中心线弧长 26.7 米，半径为 8.5 米，直线长度为 17.5 米，中心线总长 88.4 米。内设 2 条弯道，道宽为 1.5 米，跑道内侧为环形排水沟，排水沟内侧为网球场、跑道外侧恢复草坪。1、外侧塑胶跑道基础结构：素土夯实→200 厚 3:7 灰土→400 厚二灰稳定层→40 厚 AC-20 沥青混凝土层→30 厚 AC-10 沥青混凝土层→13 厚塑胶面层2、内侧沥青混凝土跑道基础结构：素土夯实→200 厚 3:7 灰土→400 厚二灰稳定层→40 厚 AC-20 沥青混凝土层→30 厚 AC-10 沥青混凝土层3、排水沟基础结构：素土夯实→100 厚 C20 素混凝土底板→宽度 300、240 砖砌排水沟→每隔 20 米左右设置活动盖板→AC-10 沥青混凝土层接顺。4、网球场基础结构：素土夯实→200 厚二灰稳定层→40 厚 AC-20 沥青混凝土层→30 厚AC-10 沥青混凝土层5、跑道外付场基础结构：素土夯实→15mm 高密度人造草坪第一章、场地测量1、测量原则准确的施工测量是保证基础施工顺利进行和线形质量的关键，对基础表面进行场地清理，然后会同建设单位对室外环形跑道进行定位放线，设置角柱及中心定位基桩，用砼浇捣并加以保护，以免施工过程中碰撞移位。2、定好水平点在已确定的基础上用水准仪测量好高程，由于施工现场场地不平以甲方要求的以环形跑道北边步道中间点为基准平面，引入场地内后确定为±0.00 相对高程，放好水准点，使整个场地处于水平地面。在施工现场定出运动场施工轮廓以方便施工。按设计控制好田径场坡度的大小，保证基础的宽度，为防止水准点被人为因素、自然因素破坏，避开施工中出现不必要的损失，规定了定期对水准点进行复测。为保证排水畅通，必须按设计要求修整纵坡。施工现场设立的所有标志都是为基础顺利进行服务的，所以应该保护。对于一些原始控制点从开始施工至竣工验收都具有重要作用，更应重视，妥善保护。第一节、基槽开挖一、场地开挖前应与甲方确定场地标高，待确定后，开始挖土方至设计标高，余土外运至指定地点。二、垃圾土开挖外运施工方法----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1、作业条件：（1）土方开挖前，将施工区域内的障碍物...
