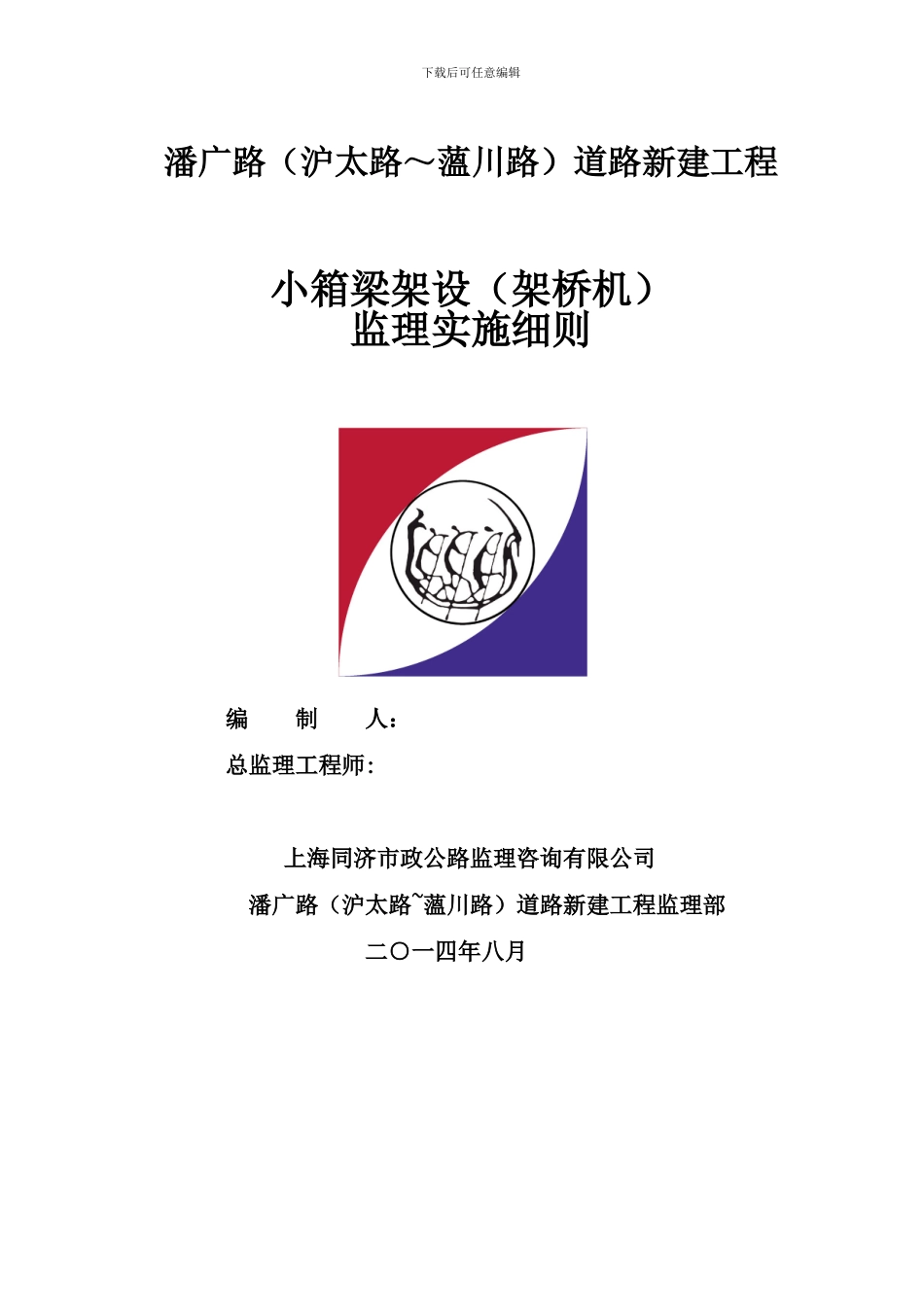

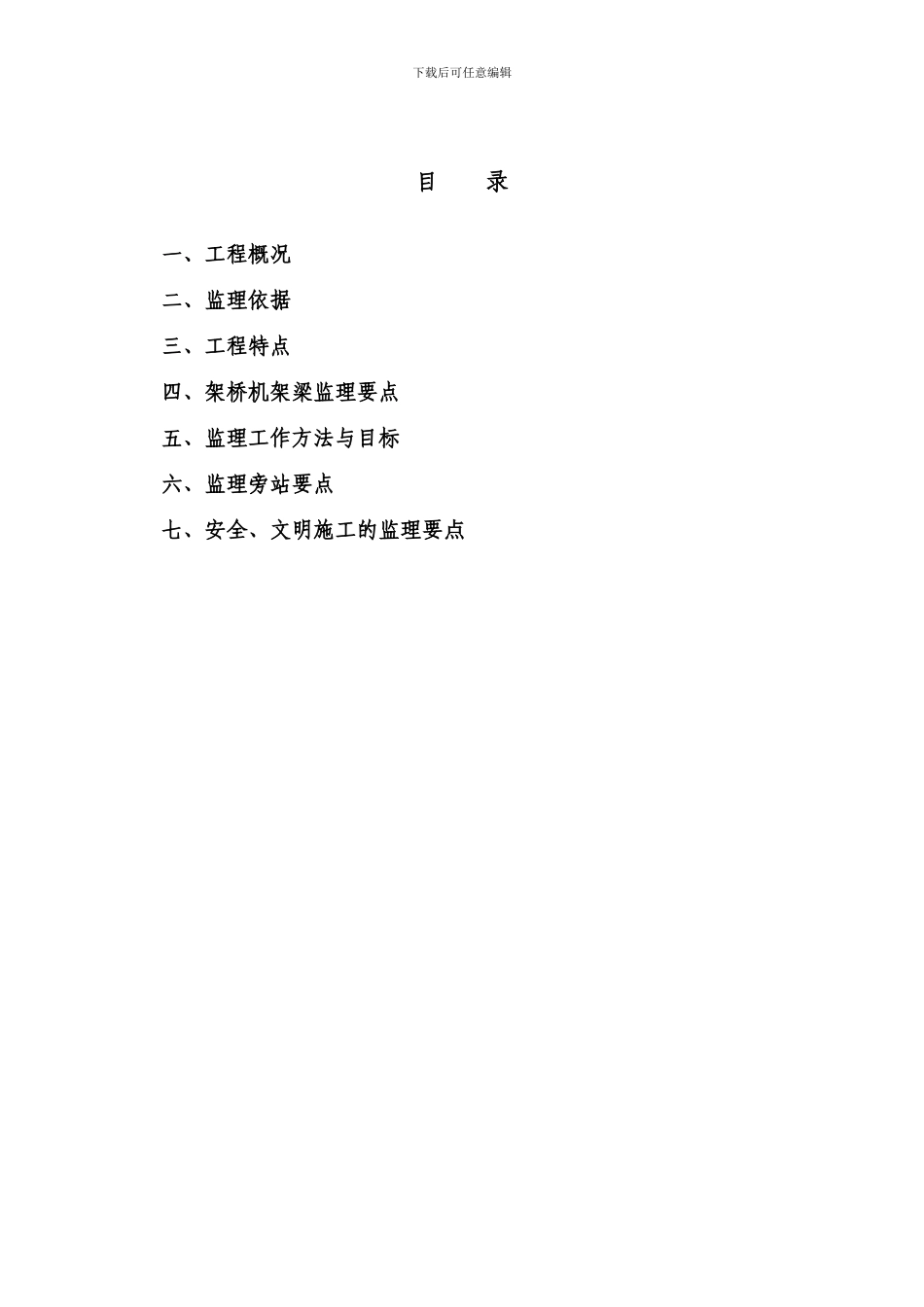

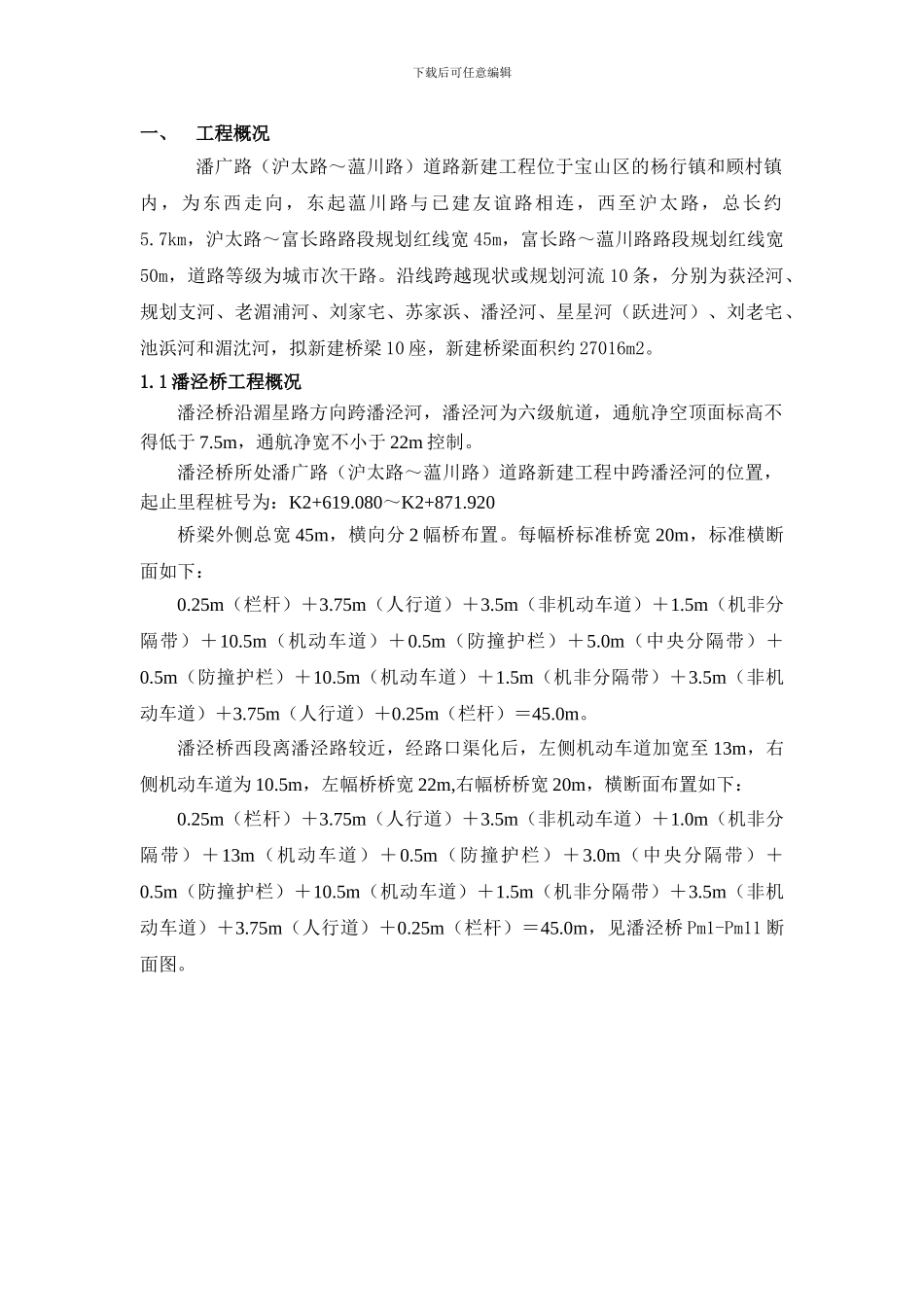

下载后可任意编辑潘广路（沪太路～薀川路）道路新建工程小箱梁架设（架桥机）监理实施细则编 制 人：总监理工程师:上海同济市政公路监理咨询有限公司潘广路（沪太路~薀川路）道路新建工程监理部二○一四年八月下载后可任意编辑目 录一、工程概况二、监理依据三、工程特点四、架桥机架梁监理要点五、监理工作方法与目标六、监理旁站要点七、安全、文明施工的监理要点下载后可任意编辑一、工程概况潘广路（沪太路～蕰川路）道路新建工程位于宝山区的杨行镇和顾村镇内，为东西走向，东起蕰川路与已建友谊路相连，西至沪太路，总长约5.7km，沪太路～富长路路段规划红线宽 45m，富长路～蕰川路路段规划红线宽50m，道路等级为城市次干路。沿线跨越现状或规划河流 10 条，分别为荻泾河、规划支河、老湄浦河、刘家宅、苏家浜、潘泾河、星星河（跃进河）、刘老宅、池浜河和湄沈河，拟新建桥梁 10 座，新建桥梁面积约 27016m2。1.1 潘泾桥工程概况潘泾桥沿湄星路方向跨潘泾河，潘泾河为六级航道，通航净空顶面标高不得低于 7.5m，通航净宽不小于 22m 控制。潘泾桥所处潘广路（沪太路～蕰川路）道路新建工程中跨潘泾河的位置，起止里程桩号为：K2+619.080～K2+871.920桥梁外侧总宽 45m，横向分 2 幅桥布置。每幅桥标准桥宽 20m，标准横断面如下：0.25m（栏杆）＋3.75m（人行道）＋3.5m（非机动车道）＋1.5m（机非分隔带）＋10.5m（机动车道）＋0.5m（防撞护栏）＋5.0m（中央分隔带）＋0.5m（防撞护栏）＋10.5m（机动车道）＋1.5m（机非分隔带）＋3.5m（非机动车道）＋3.75m（人行道）＋0.25m（栏杆）＝45.0m。潘泾桥西段离潘泾路较近，经路口渠化后，左侧机动车道加宽至 13m，右侧机动车道为 10.5m，左幅桥桥宽 22m,右幅桥桥宽 20m，横断面布置如下：0.25m（栏杆）＋3.75m（人行道）＋3.5m（非机动车道）＋1.0m（机非分隔带）＋13m（机动车道）＋0.5m（防撞护栏）＋3.0m（中央分隔带）＋0.5m（防撞护栏）＋10.5m（机动车道）＋1.5m（机非分隔带）＋3.5m（非机动车道）＋3.75m（人行道）＋0.25m（栏杆）＝45.0m，见潘泾桥 Pm1-Pm11 断面图。下载后可任意编辑潘泾桥立面图潘泾桥纵断面布置图1.2 荻径桥概况荻 泾 桥 为 9 跨 桥 ， 桥 梁 总 长 为 207.888m ， 桩 号 为 K0+375.016 ～K0+582.094,跨径为 9*23m，为 3 跨一联。桥梁外侧总宽 45m，横向两幅布置，每幅桥桥宽 20m，断面为，与河道逆时针斜交 17.6°...
