架梁施工方案VIP免费

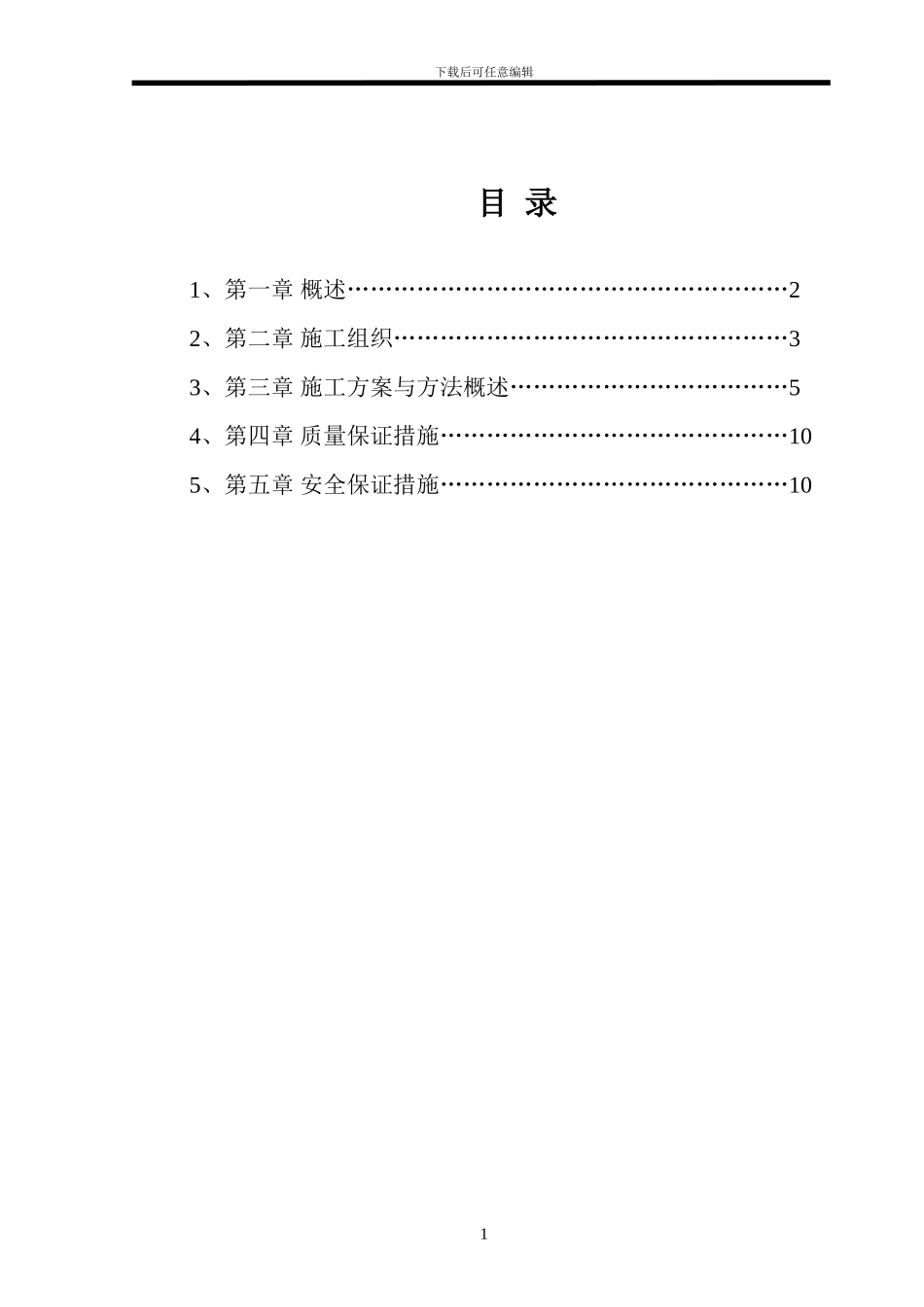

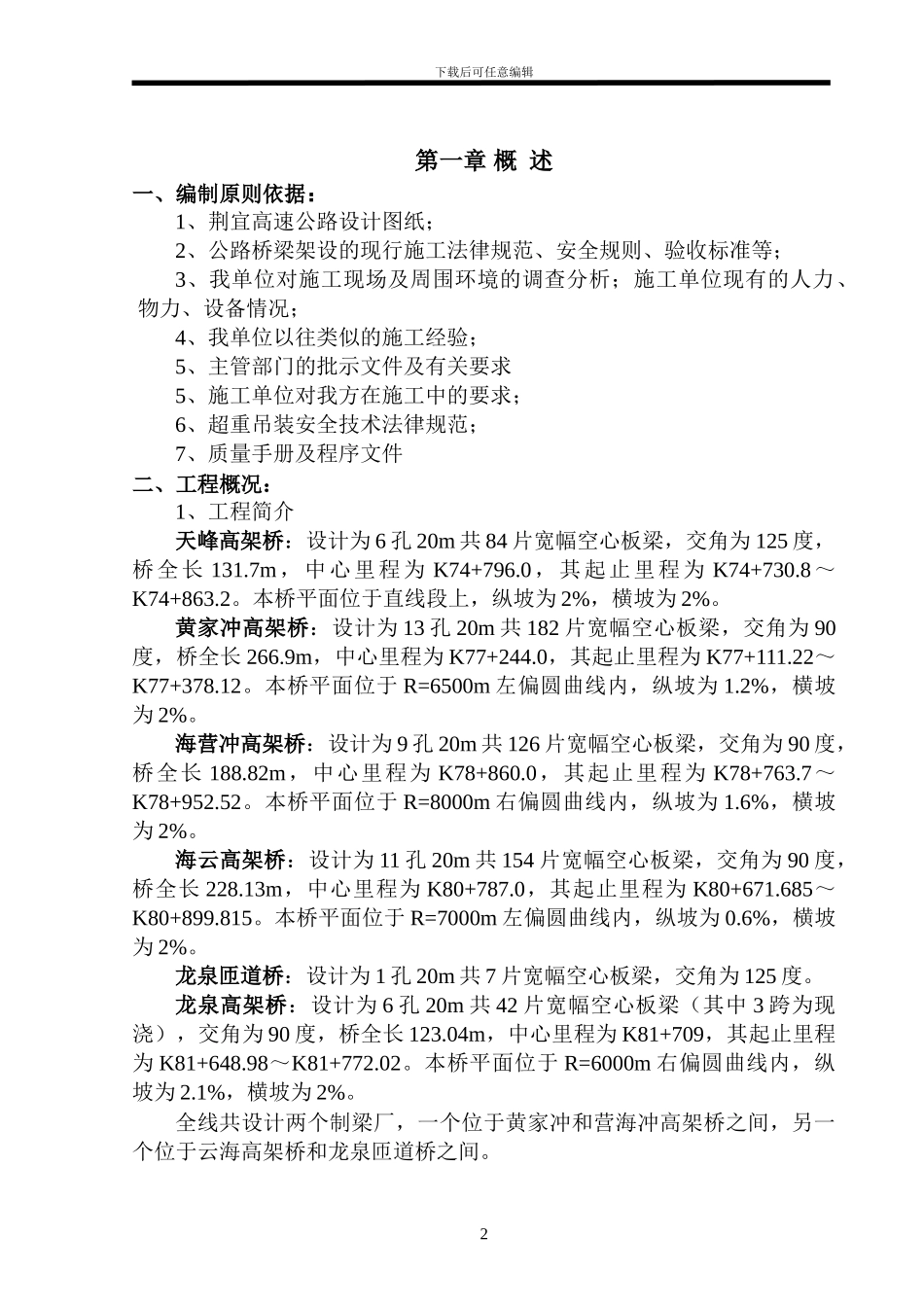

下载后可任意编辑目 录1、第一章 概述…………………………………………………22、第二章 施工组织……………………………………………33、第三章 施工方案与方法概述………………………………54、第四章 质量保证措施………………………………………105、第五章 安全保证措施………………………………………101下载后可任意编辑第一章 概 述 一、编制原则依据：1、荆宜高速公路设计图纸；2、公路桥梁架设的现行施工法律规范、安全规则、验收标准等；3、我单位对施工现场及周围环境的调查分析；施工单位现有的人力、 物力、设备情况；4、我单位以往类似的施工经验；5、主管部门的批示文件及有关要求5、施工单位对我方在施工中的要求；6、超重吊装安全技术法律规范；7、质量手册及程序文件二、工程概况：1、工程简介天峰高架桥：设计为 6 孔 20m 共 84 片宽幅空心板梁，交角为 125 度，桥全长 131.7m，中心里程为 K74+796.0，其起止里程为 K74+730.8～K74+863.2。本桥平面位于直线段上，纵坡为 2%，横坡为 2%。黄家冲高架桥：设计为 13 孔 20m 共 182 片宽幅空心板梁，交角为 90度，桥全长 266.9m，中心里程为 K77+244.0，其起止里程为 K77+111.22～K77+378.12。本桥平面位于 R=6500m 左偏圆曲线内，纵坡为 1.2%，横坡为 2%。海营冲高架桥：设计为 9 孔 20m 共 126 片宽幅空心板梁，交角为 90 度，桥全长 188.82m，中心里程为 K78+860.0，其起止里程为 K78+763.7～K78+952.52。本桥平面位于 R=8000m 右偏圆曲线内，纵坡为 1.6%，横坡为 2%。海云高架桥：设计为 11 孔 20m 共 154 片宽幅空心板梁，交角为 90 度，桥全长 228.13m，中心里程为 K80+787.0，其起止里程为 K80+671.685～K80+899.815。本桥平面位于 R=7000m 左偏圆曲线内，纵坡为 0.6%，横坡为 2%。龙泉匝道桥：设计为 1 孔 20m 共 7 片宽幅空心板梁，交角为 125 度。龙泉高架桥：设计为 6 孔 20m 共 42 片宽幅空心板梁（其中 3 跨为现浇），交角为 90 度，桥全长 123.04m，中心里程为 K81+709，其起止里程为 K81+648.98～K81+772.02。本桥平面位于 R=6000m 右偏圆曲线内，纵坡为 2.1%，横坡为 2%。全线共设计两个制梁厂，一个位于黄家冲和营海冲高架桥之间，另一个位于云海高架桥和龙泉匝道桥之间。2下载后可任意编辑三、目标承诺： 1、创优目标 该架梁工程确保省优，争取创部优工程。 2...
