某三层框架结构工程综合实例讲解1VIP专享VIP免费

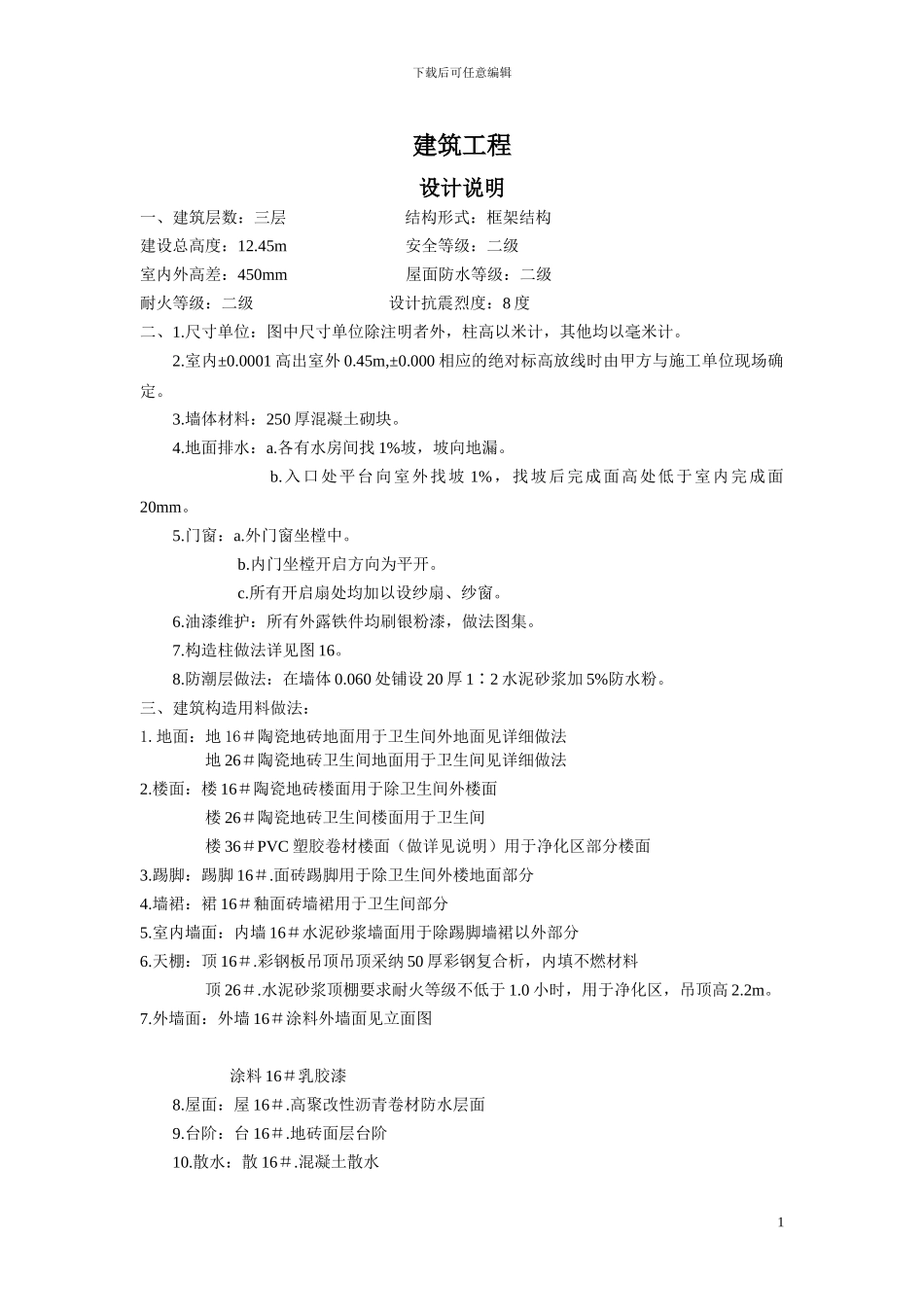

下载后可任意编辑建筑工程设计说明一、建筑层数：三层 结构形式：框架结构建设总高度：12.45m 安全等级：二级室内外高差：450mm 屋面防水等级：二级耐火等级：二级 设计抗震烈度：8 度二、1.尺寸单位：图中尺寸单位除注明者外，柱高以米计，其他均以毫米计。2.室内±0.0001 高出室外 0.45m,±0.000 相应的绝对标高放线时由甲方与施工单位现场确定。3.墙体材料：250 厚混凝土砌块。4.地面排水：a.各有水房间找 1%坡，坡向地漏。b.入口处平台向室外找坡 1%，找坡后完成面高处低于室内完成面20mm。5.门窗：a.外门窗坐樘中。b.内门坐樘开启方向为平开。c.所有开启扇处均加以设纱扇、纱窗。6.油漆维护：所有外露铁件均刷银粉漆，做法图集。7.构造柱做法详见图 16。8.防潮层做法：在墙体 0.060 处铺设 20 厚 1∶2 水泥砂浆加 5%防水粉。三、建筑构造用料做法：1.地面：地 16＃陶瓷地砖地面用于卫生间外地面见详细做法地 26＃陶瓷地砖卫生间地面用于卫生间见详细做法2.楼面：楼 16＃陶瓷地砖楼面用于除卫生间外楼面楼 26＃陶瓷地砖卫生间楼面用于卫生间楼 36＃PVC 塑胶卷材楼面（做详见说明）用于净化区部分楼面3.踢脚：踢脚 16＃.面砖踢脚用于除卫生间外楼地面部分4.墙裙：裙 16＃釉面砖墙裙用于卫生间部分5.室内墙面：内墙 16＃水泥砂浆墙面用于除踢脚墙裙以外部分6.天棚：顶 16＃.彩钢板吊顶吊顶采纳 50 厚彩钢复合析，内填不燃材料顶 26＃.水泥砂浆顶棚要求耐火等级不低于 1.0 小时，用于净化区，吊顶高 2.2m。7.外墙面：外墙 16＃涂料外墙面见立面图涂料 16＃乳胶漆8.屋面：屋 16＃.高聚改性沥青卷材防水层面9.台阶：台 16＃.地砖面层台阶10.散水：散 16＃.混凝土散水1下载后可任意编辑该工程为一制药厂生产车间及办公大数，共三层，请根据以上说明及所附图纸，按甲方提供清单工程量，乙方核对工程量组清单单价的方法，对该工程工程量及所需建筑安装工程费进行计算汇总，得出定额单价汇总表、清单单价分析表及清单单价汇总表等工作。门窗表类别洞口尺寸樘数备注宽高C-15600200011组合窗分格见图C-21500200048铝合金推拉窗C-3150011006铝合金百叶窗C-4150090001飘窗见建施大样图C-5270020002铝合金推拉窗C-6560020001组合窗分格见图M-1300027001不锈钢安全无框玻璃门M-2150027003不锈钢平开门M-3150021003成品木门M-41000210027成品木门M-580021006成品木门M-6150021003净化车间专用门耐火极限不小于 0.6 ...
