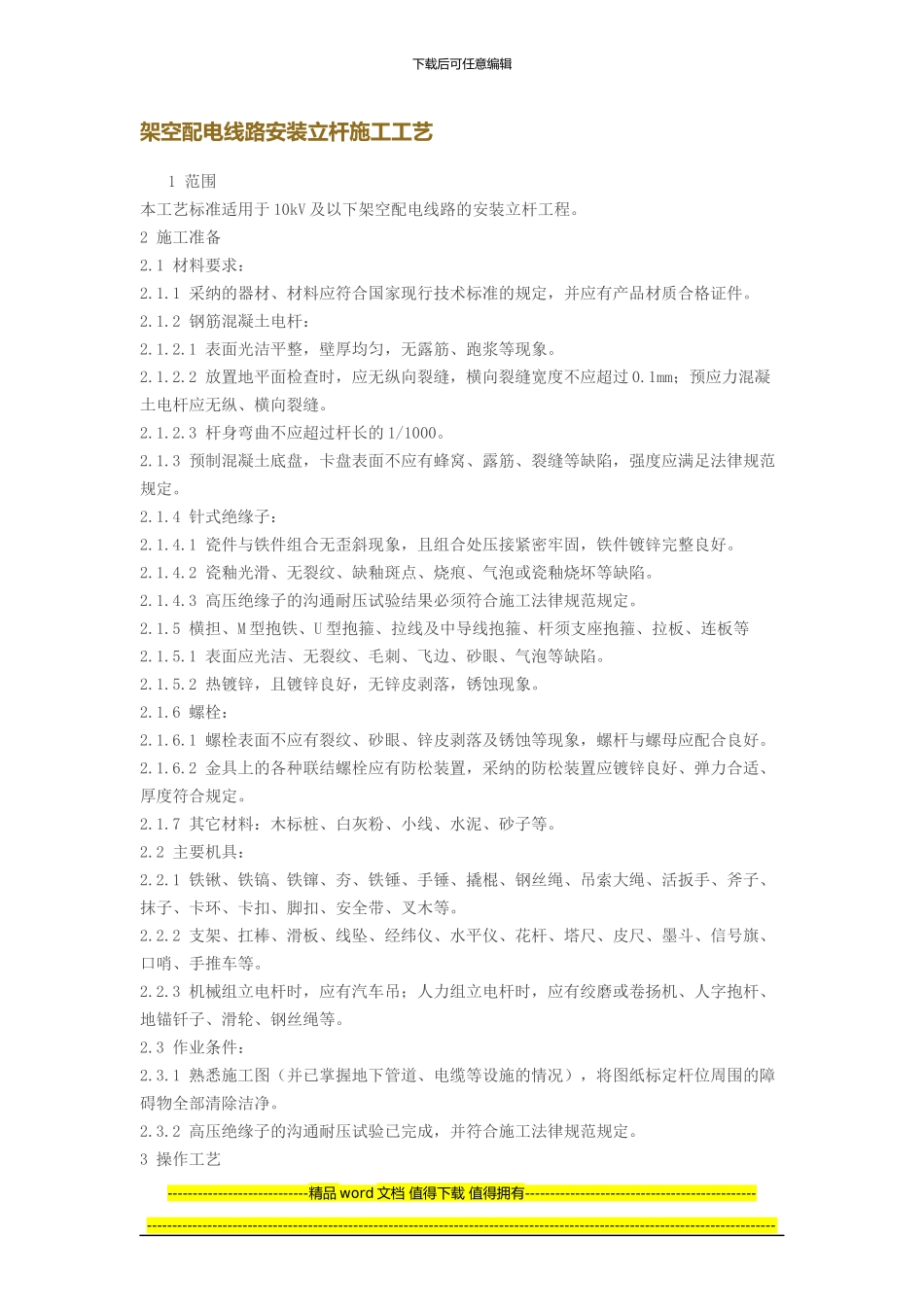

下载后可任意编辑架空配电线路安装立杆施工工艺1 范围本工艺标准适用于 10kV 及以下架空配电线路的安装立杆工程。2 施工准备2.1 材料要求：2.1.1 采纳的器材、材料应符合国家现行技术标准的规定，并应有产品材质合格证件。2.1.2 钢筋混凝土电杆：2.1.2.1 表面光洁平整，壁厚均匀，无露筋、跑浆等现象。2.1.2.2 放置地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过 0.1mm；预应力混凝土电杆应无纵、横向裂缝。2.1.2.3 杆身弯曲不应超过杆长的 1/1000。2.1.3 预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足法律规范规定。2.1.4 针式绝缘子：2.1.4.1 瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。2.1.4.2 瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.4.3 高压绝缘子的沟通耐压试验结果必须符合施工法律规范规定。2.1.5 横担、M 型抱铁、U 型抱箍、拉线及中导线抱箍、杆须支座抱箍、拉板、连板等2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2 热镀锌，且镀锌良好，无锌皮剥落，锈蚀现象。2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。2.1.6.2 金具上的各种联结螺栓应有防松装置，采纳的防松装置应镀锌良好、弹力合适、厚度符合规定。2.1.7 其它材料：木标桩、白灰粉、小线、水泥、砂子等。2.2 主要机具：2.2.1 铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木等。2.2.2 支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨斗、信号旗、口哨、手推车等。2.2.3 机械组立电杆时，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。2.3 作业条件：2.3.1 熟悉施工图（并已掌握地下管道、电缆等设施的情况），将图纸标定杆位周围的障碍物全部清除洁净。2.3.2 高压绝缘子的沟通耐压试验已完成，并符合施工法律规范规定。3 操作工艺----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.1 工艺流程：测位 → 挖坑 → 底盘就位 → 横担组装 ...
