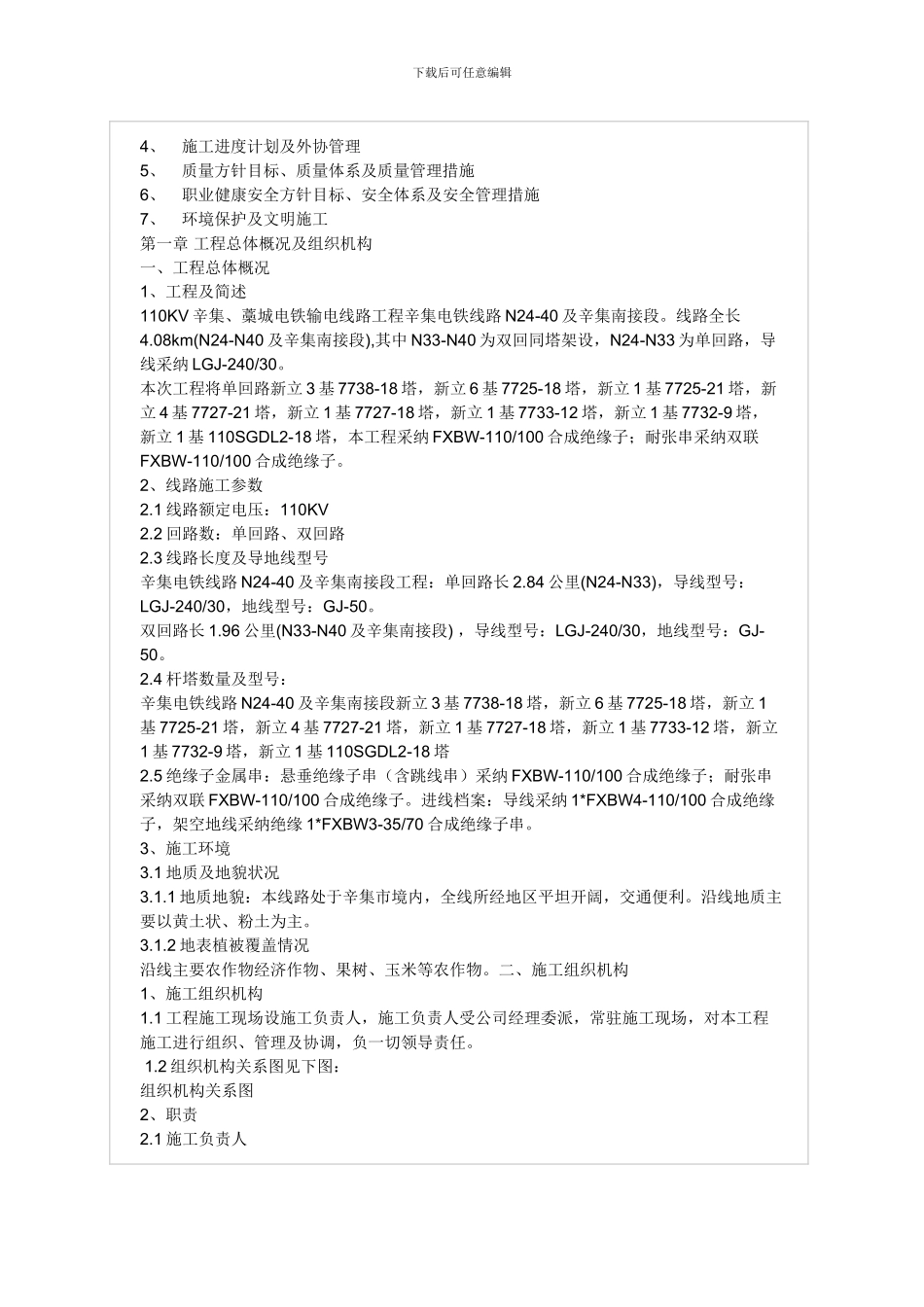

下载后可任意编辑 某 110KV 输电线路工程施工组织设计方案目 录1、 工程总体概述及组织机构2、 施工组织及现场总平面布置3、 主要施工方案和劳动组织精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑4、 施工进度计划及外协管理5、 质量方针目标、质量体系及质量管理措施6、 职业健康安全方针目标、安全体系及安全管理措施7、 环境保护及文明施工第一章 工程总体概况及组织机构一、工程总体概况1、工程及简述110KV 辛集、藁城电铁输电线路工程辛集电铁线路 N24-40 及辛集南接段。线路全长4.08km(N24-N40 及辛集南接段),其中 N33-N40 为双回同塔架设，N24-N33 为单回路，导线采纳 LGJ-240/30。本次工程将单回路新立 3 基 7738-18 塔，新立 6 基 7725-18 塔，新立 1 基 7725-21 塔，新立 4 基 7727-21 塔，新立 1 基 7727-18 塔，新立 1 基 7733-12 塔，新立 1 基 7732-9 塔，新立 1 基 110SGDL2-18 塔，本工程采纳 FXBW-110/100 合成绝缘子；耐张串采纳双联FXBW-110/100 合成绝缘子。2、线路施工参数2.1 线路额定电压：110KV2.2 回路数：单回路、双回路2.3 线路长度及导地线型号辛集电铁线路 N24-40 及辛集南接段工程：单回路长 2.84 公里(N24-N33)，导线型号：LGJ-240/30，地线型号：GJ-50。双回路长 1.96 公里(N33-N40 及辛集南接段) ，导线型号：LGJ-240/30，地线型号：GJ-50。2.4 杆塔数量及型号：辛集电铁线路 N24-40 及辛集南接段新立 3 基 7738-18 塔，新立 6 基 7725-18 塔，新立 1基 7725-21 塔，新立 4 基 7727-21 塔，新立 1 基 7727-18 塔，新立 1 基 7733-12 塔，新立1 基 7732-9 塔，新立 1 基 110SGDL2-18 塔 2.5 绝缘子金属串：悬垂绝缘子串（含跳线串）采纳 FXBW-110/100 合成绝缘子；耐张串采纳双联 FXBW-110/100 合成绝缘子。进线档案：导线采纳 1*FXBW4-110/100 合成绝缘子，架空地线采纳绝缘 1*FXBW3-35/70 合成绝缘子串。3、施工环境3.1 地质及地貌状况3.1.1 地质地貌：本线路处于辛集市境内，全线所经地区平坦开阔，交通便利。沿线地质主要以黄土状、粉土为主。3.1.2 地表植被覆盖情况沿线主要农作物经济作物、果树、玉米等农作物。二、施工组织机构1、施工组织机构1.1 工程施工现场设施工负责人，施工负责人受公司经理委派，常驻施工现场，对本工程施...
