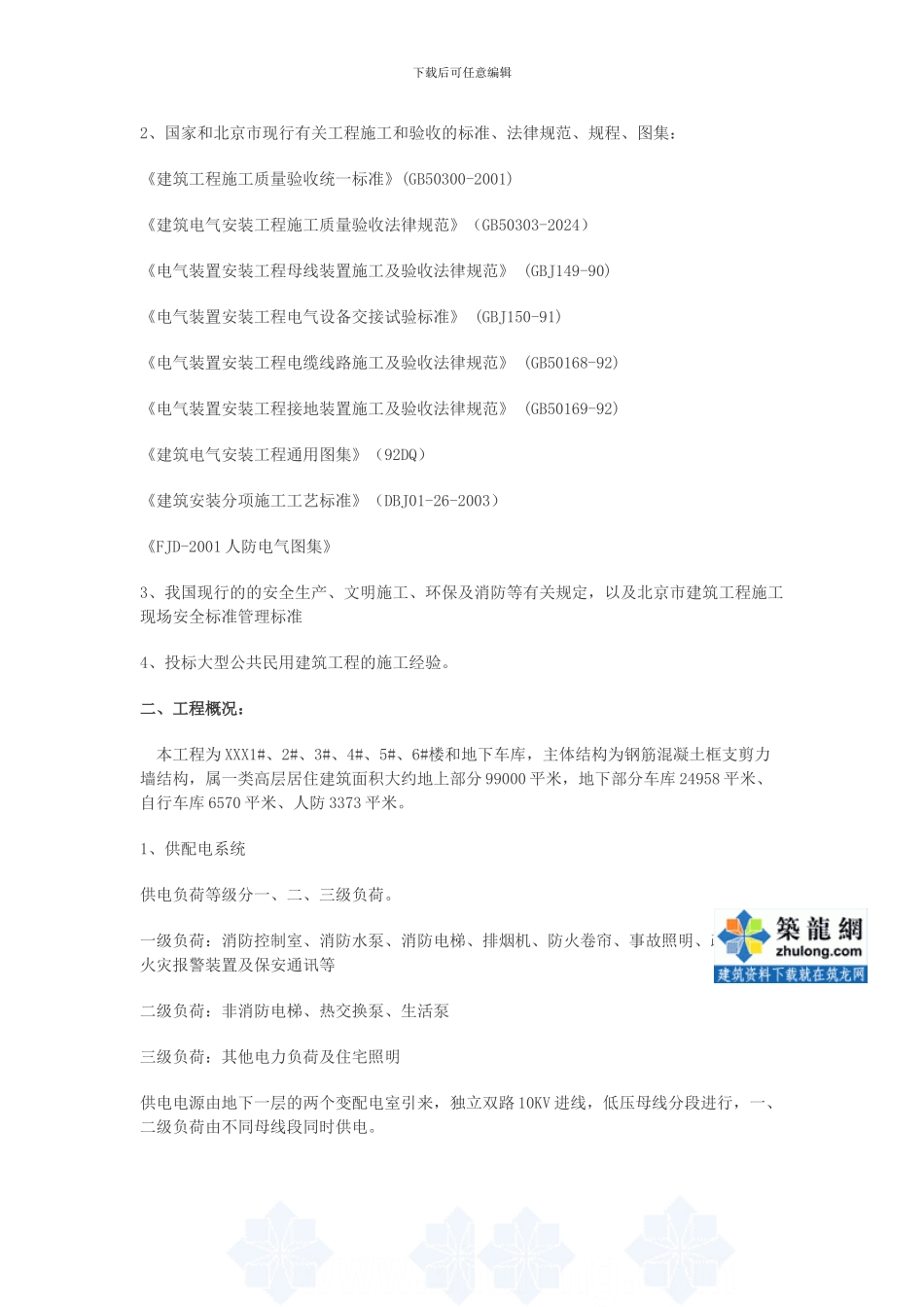

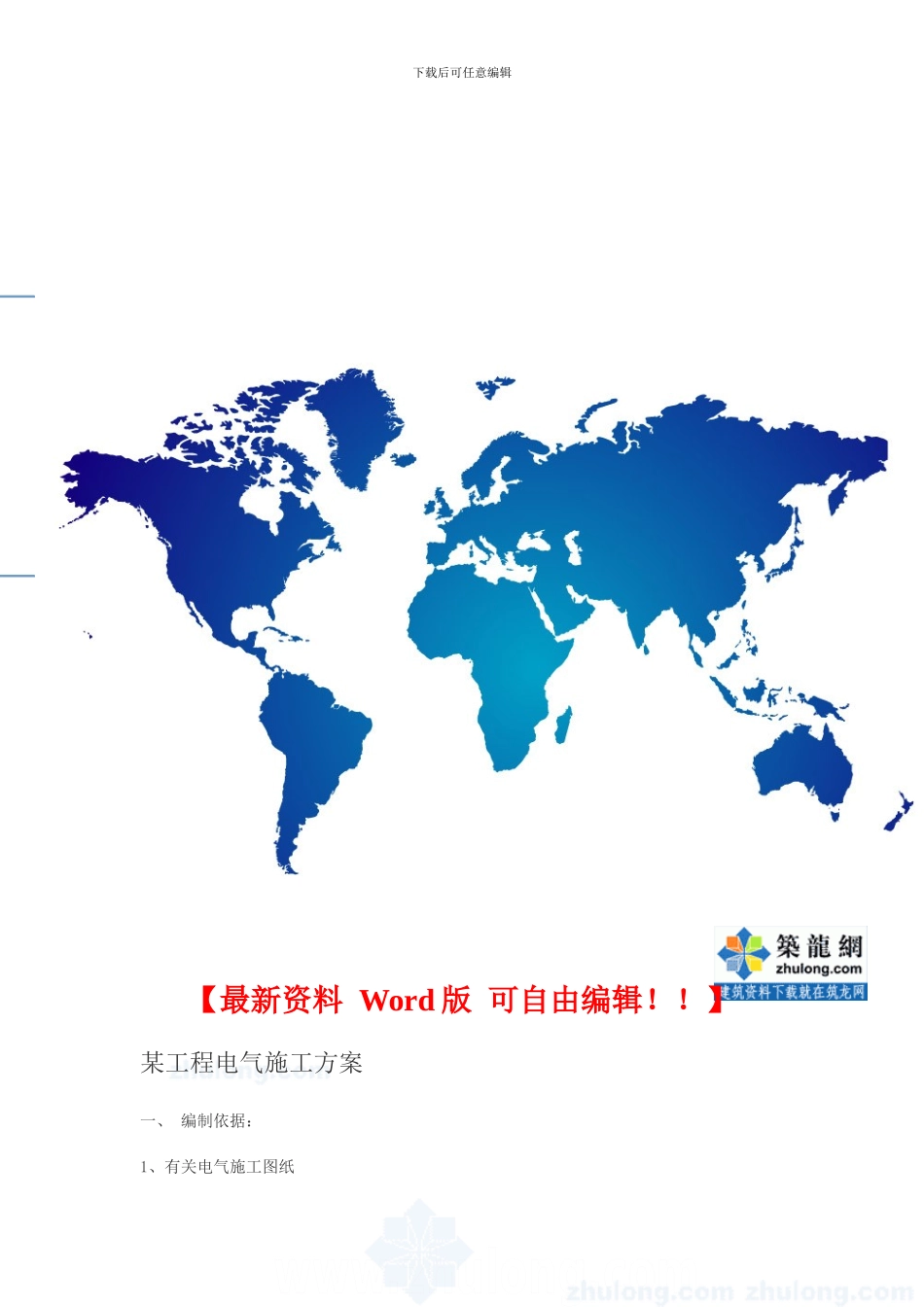

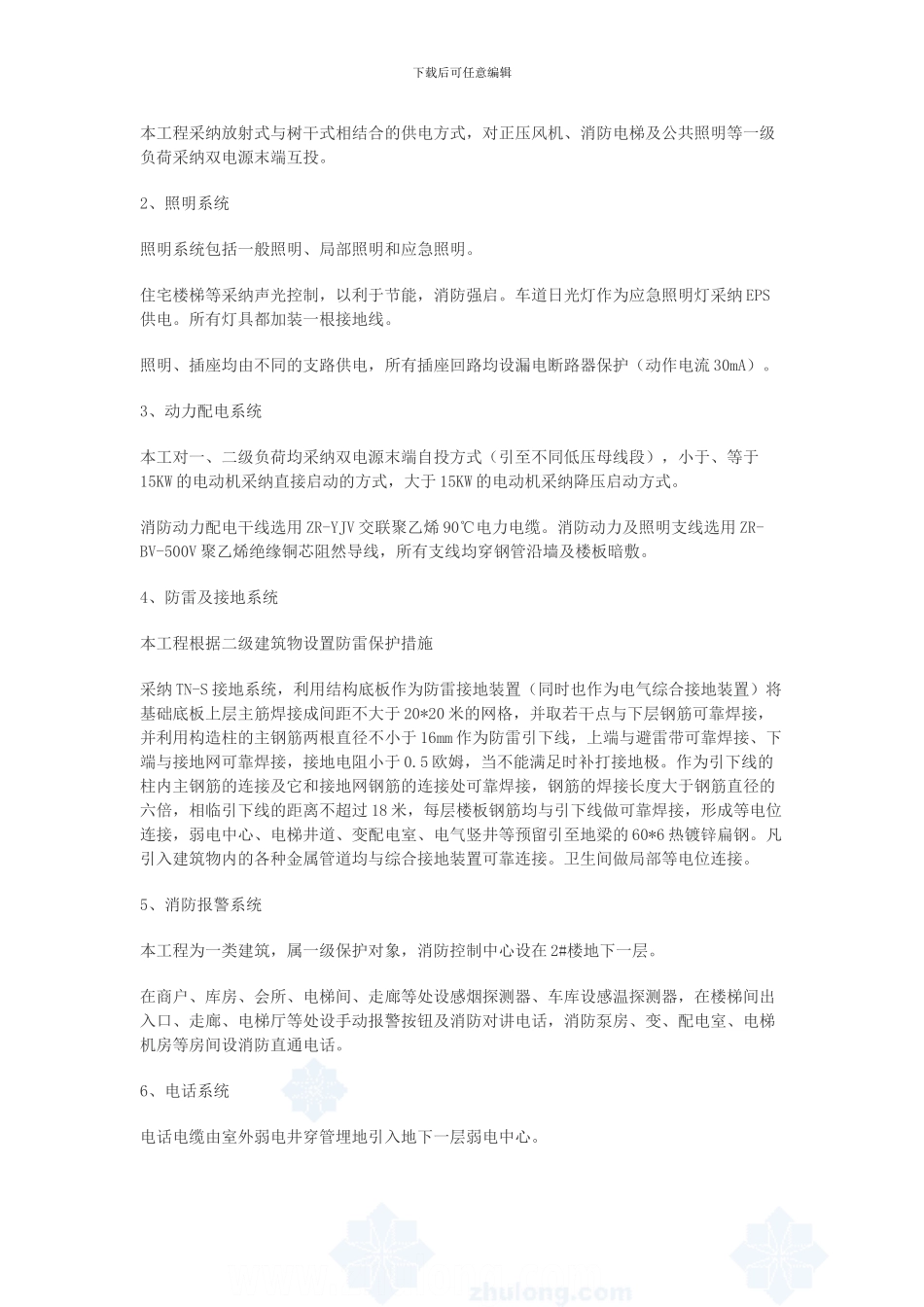

下载后可任意编辑 某工程电气施工方案一、 编制依据：1、有关电气施工图纸精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑2、国家和北京市现行有关工程施工和验收的标准、法律规范、规程、图集：《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑电气安装工程施工质量验收法律规范》（GB50303-2024）《电气装置安装工程母线装置施工及验收法律规范》 (GBJ149-90)《电气装置安装工程电气设备交接试验标准》 (GBJ150-91)《电气装置安装工程电缆线路施工及验收法律规范》 (GB50168-92)《电气装置安装工程接地装置施工及验收法律规范》 (GB50169-92) 《建筑电气安装工程通用图集》（92DQ）《建筑安装分项施工工艺标准》（DBJ01-26-2003）《FJD-2001 人防电气图集》3、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准管理标准4、投标大型公共民用建筑工程的施工经验。二、工程概况： 本工程为 XXX1#、2#、3#、4#、5#、6#楼和地下车库，主体结构为钢筋混凝土框支剪力墙结构，属一类高层居住建筑面积大约地上部分 99000 平米，地下部分车库 24958 平米、自行车库 6570 平米、人防 3373 平米。1、供配电系统供电负荷等级分一、二、三级负荷。一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯等二级负荷：非消防电梯、热交换泵、生活泵三级负荷：其他电力负荷及住宅照明供电电源由地下一层的两个变配电室引来，独立双路 10KV 进线，低压母线分段进行，一、二级负荷由不同母线段同时供电。下载后可任意编辑本工程采纳放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采纳双电源末端互投。2、照明系统照明系统包括一般照明、局部照明和应急照明。住宅楼梯等采纳声光控制，以利于节能，消防强启。车道日光灯作为应急照明灯采纳 EPS供电。所有灯具都加装一根接地线。照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流 30mA）。3、动力配电系统本工对一、二级负荷均采纳双电源末端自投方式（引至不同低压母线段），小于、等于15KW 的电动机采纳直接启动的方式，大于 15KW 的电动机采纳降压启动方式。消防动力配电干线选用 ZR-YJV 交联聚乙烯 90℃电力电缆。消防动力及照明支线选用 ZR-BV-500V 聚乙烯绝缘铜芯阻然导...
