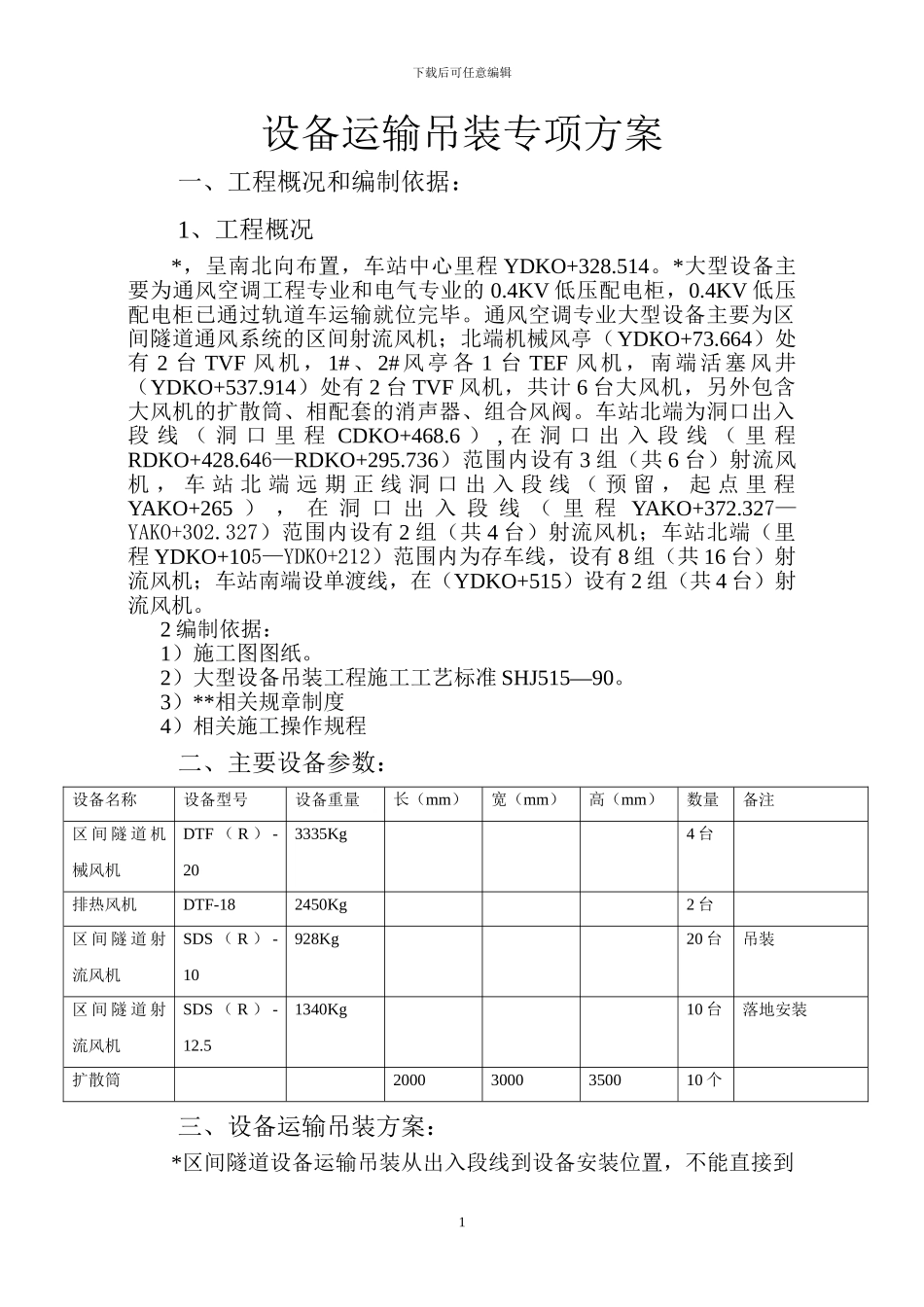

下载后可任意编辑设备运输吊装专项方案一、工程概况和编制依据：1、工程概况*，呈南北向布置，车站中心里程 YDKO+328.514。*大型设备主要为通风空调工程专业和电气专业的 0.4KV 低压配电柜，0.4KV 低压配电柜已通过轨道车运输就位完毕。通风空调专业大型设备主要为区间隧道通风系统的区间射流风机；北端机械风亭（YDKO+73.664）处有 2 台 TVF 风机，1#、2#风亭各 1 台 TEF 风机，南端活塞风井（YDKO+537.914）处有 2 台 TVF 风机，共计 6 台大风机，另外包含大风机的扩散筒、相配套的消声器、组合风阀。车站北端为洞口出入段 线 （ 洞 口 里 程 CDKO+468.6 ） , 在 洞 口 出 入 段 线 （ 里 程RDKO+428.646—RDKO+295.736）范围内设有 3 组（共 6 台）射流风机 ， 车 站 北 端 远 期 正 线 洞 口 出 入 段 线 （ 预 留 ， 起 点 里 程YAKO+265 ） ， 在 洞 口 出 入 段 线 （ 里 程 YAKO+372.327—YAKO+302.327）范围内设有 2 组（共 4 台）射流风机；车站北端（里程 YDKO+105—YDKO+212）范围内为存车线，设有 8 组（共 16 台）射流风机；车站南端设单渡线，在（YDKO+515）设有 2 组（共 4 台）射流风机。2 编制依据：1）施工图图纸。2）大型设备吊装工程施工工艺标准 SHJ515—90。3）**相关规章制度4）相关施工操作规程二、主要设备参数：设备名称设备型号设备重量长（mm）宽（mm）高（mm）数量备注区 间 隧 道 机械风机DTF （ R ） -203335Kg4 台排热风机DTF-182450Kg2 台区 间 隧 道 射流风机SDS （ R ） -10928Kg20 台吊装区 间 隧 道 射流风机SDS （ R ） -12.51340Kg10 台落地安装扩散筒20003000350010 个三、设备运输吊装方案：*区间隧道设备运输吊装从出入段线到设备安装位置，不能直接到1下载后可任意编辑达，涉及二次倒运，水平运输，垂直运输，且在轨行区施工作业，电缆的铺设也是同样的。各安装位置的设备运输吊装方案如下：1、洞口出入段线（里程 RDKO+428.646—RDKO+295.736）范围内设有 3 组（共 6 台）射流风机。6 台风机为落地安装，单台风机重 1340Kg。厂家设备运输至*出入段线处，距出入段线洞口（CDKO+468.6）大约 200m,用吊车将风机吊在区间施工平板车上，由于射流风机自带消声装置和扩散筒，长度达到 5970mm，需要两辆平板车或者在一辆平板车上实行加长措施，保证运输中安全。当设备...
