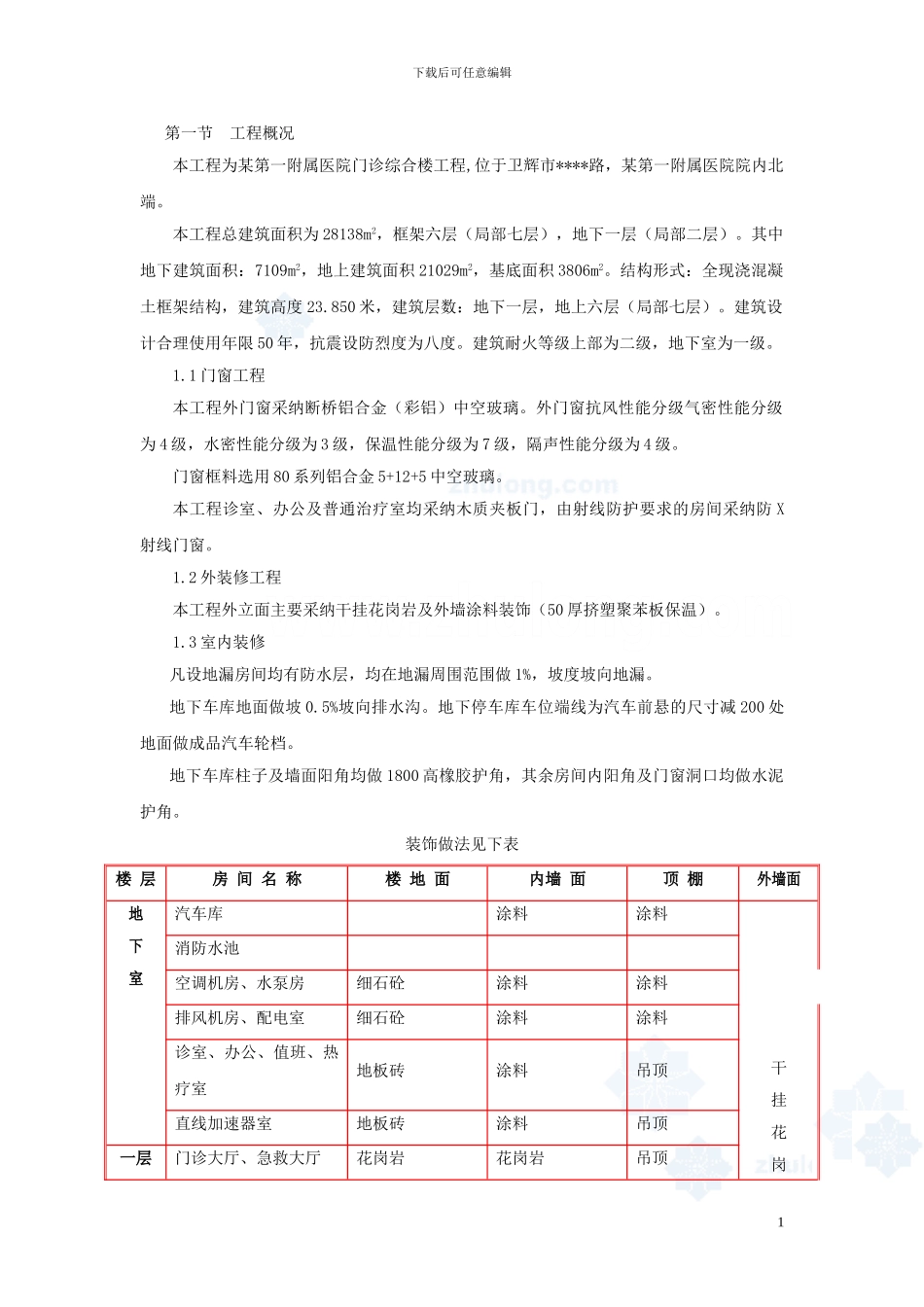

下载后可任意编辑第一节 工程概况本工程为某第一附属医院门诊综合楼工程,位于卫辉市****路,某第一附属医院院内北端。本工程总建筑面积为 28138m2,框架六层(局部七层),地下一层(局部二层)。其中地下建筑面积:7109m2,地上建筑面积 21029m2,基底面积 3806m2。结构形式:全现浇混凝土框架结构,建筑高度 23.850 米,建筑层数:地下一层,地上六层(局部七层)。建筑设计合理使用年限 50 年,抗震设防烈度为八度。建筑耐火等级上部为二级,地下室为一级。1.1 门窗工程本工程外门窗采纳断桥铝合金(彩铝)中空玻璃。外门窗抗风性能分级气密性能分级为 4 级,水密性能分级为 3 级,保温性能分级为 7 级,隔声性能分级为 4 级。门窗框料选用 80 系列铝合金 5+12+5 中空玻璃。本工程诊室、办公及普通治疗室均采纳木质夹板门,由射线防护要求的房间采纳防 X射线门窗。1.2 外装修工程本工程外立面主要采纳干挂花岗岩及外墙涂料装饰(50 厚挤塑聚苯板保温)。1.3 室内装修凡设地漏房间均有防水层,均在地漏周围范围做 1%,坡度坡向地漏。地下车库地面做坡 0.5%坡向排水沟。地下停车库车位端线为汽车前悬的尺寸减 200 处地面做成品汽车轮档。地下车库柱子及墙面阳角均做 1800 高橡胶护角,其余房间内阳角及门窗洞口均做水泥护角。装饰做法见下表楼 层房 间 名 称楼 地 面内墙 面顶 棚外墙面地下室汽车库涂料涂料干挂花岗消防水池空调机房、水泵房细石砼涂料涂料排风机房、配电室细石砼涂料涂料诊室、办公、值班、热疗室地板砖涂料吊顶直线加速器室地板砖涂料吊顶一层门诊大厅、急救大厅花岗岩花岗岩吊顶1下载后可任意编辑岩及外墙涂料挂号、收费、取药地板砖墙面砖吊顶候诊、就诊通道地板砖墙面砖吊顶诊室、治疗室、病房更衣、办公地板砖乳白色内墙漆吊顶二层一次候诊大厅、电梯厅花岗岩花岗岩吊顶候诊、就诊通道地板砖墙面砖吊顶诊室、治疗室、病房更衣、办公地板砖乳白色内墙漆吊顶留观病房卫生间地板砖面砖吊顶三层一次候诊大厅、电梯厅花岗岩花岗岩吊顶候诊、就诊通道地板砖墙面砖吊顶诊室、门诊化验办公、库房、内部走道地板砖乳白色内墙漆吊顶检验科试验室塑料地板乳白色内墙漆吊顶检验科遗传科医疗专用塑料地板乳白色内墙漆吊顶四层一次候诊大厅、电梯厅花岗岩花岗岩吊顶候诊、就诊通道地板砖墙面砖吊顶诊室、治疗室、办公、内部走道地板砖乳白色内墙漆吊顶内窥镜、人流手术医疗专用塑料地板乳白色内墙...
