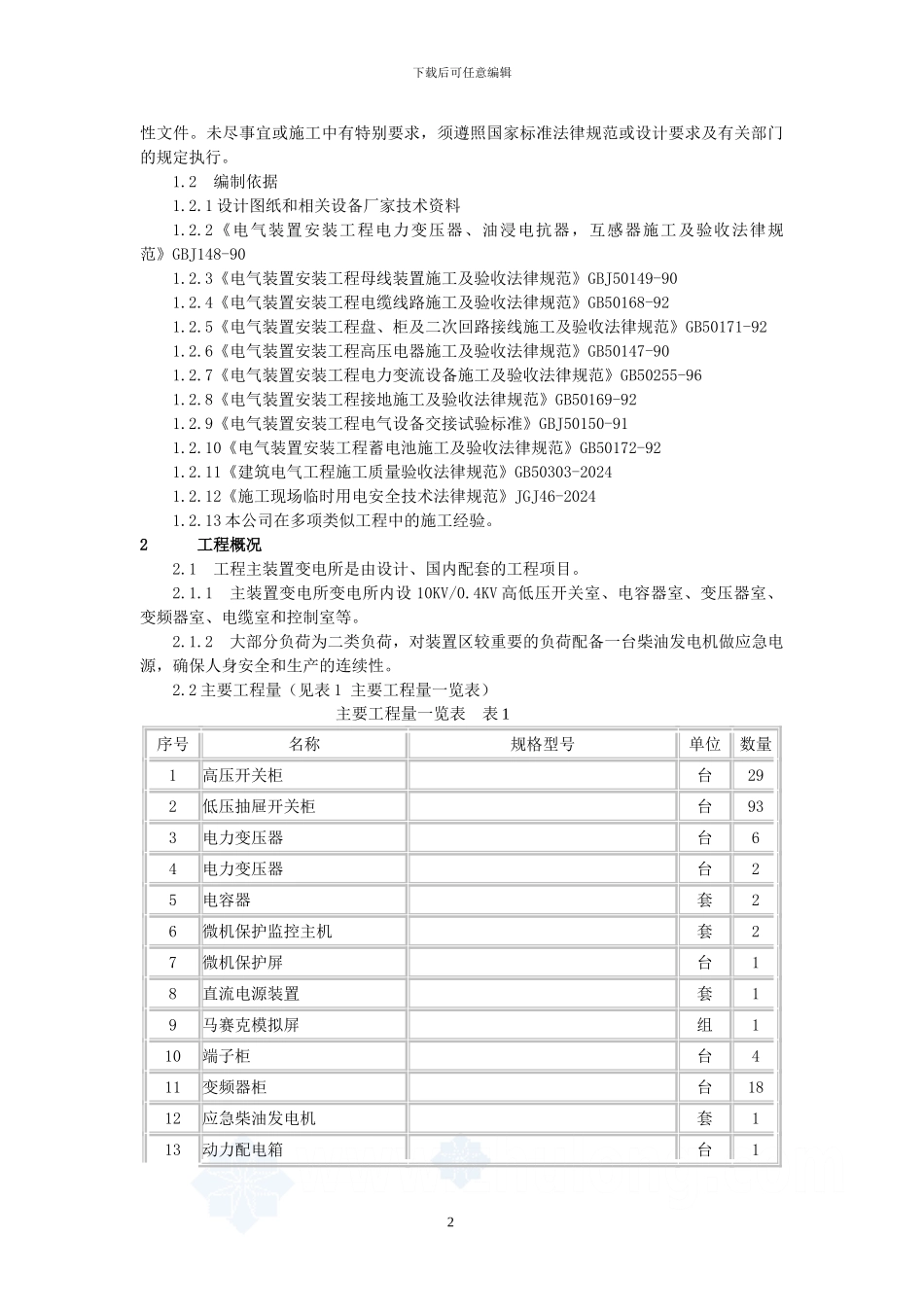

下载后可任意编辑电气工程安装施工方案施工单位：方案编制：方案审核：方案批准：年 月 日编制说明:1.1 适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、 变频柜、电缆线路、接地等电气装置的安装，是作业指导1下载后可任意编辑性文件。未尽事宜或施工中有特别要求，须遵照国家标准法律规范或设计要求及有关部门的规定执行。1.2 编制依据1.2.1 设计图纸和相关设备厂家技术资料1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收法律规范》GBJ148-901.2.3《电气装置安装工程母线装置施工及验收法律规范》GBJ50149-901.2.4《电气装置安装工程电缆线路施工及验收法律规范》GB50168-921.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-921.2.6《电气装置安装工程高压电器施工及验收法律规范》GB50147-901.2.7《电气装置安装工程电力变流设备施工及验收法律规范》GB50255-961.2.8《电气装置安装工程接地施工及验收法律规范》GB50169-921.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-911.2.10《电气装置安装工程蓄电池施工及验收法律规范》GB50172-921.2.11《建筑电气工程施工质量验收法律规范》GB50303-20241.2.12《施工现场临时用电安全技术法律规范》JGJ46-20241.2.13 本公司在多项类似工程中的施工经验。2 工程概况2.1 工程主装置变电所是由设计、国内配套的工程项目。2.1.1 主装置变电所变电所内设 10KV/0.4KV 高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。2.1.2 大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发电机做应急电源，确保人身安全和生产的连续性。2.2 主要工程量（见表 1 主要工程量一览表）主要工程量一览表 表 1序号名称规格型号单位数量1高压开关柜 台292低压抽屉开关柜 台933电力变压器 台64电力变压器 台25电容器 套26微机保护监控主机 套27微机保护屏 台18直流电源装置 套19马赛克模拟屏 组110端子柜 台411变频器柜 台1812应急柴油发电机 套113动力配电箱 台12下载后可任意编辑动力配电箱 台1动力配电箱 台114槽钢 t2215电力电缆 Km616控制电缆 Km213 施工准备3.1 由技术负责人组织参加施工的技工仔细熟悉施工图纸及相关设计文件、标准法律规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加...
